100 voltos hangrendszer alaprajz: tervezés, megvalósítás és gyakorlati megfontolások
Az 100V-os hangrendszerek alapvető célja a beszédérthetőség és a hatékony, moduláris kábelezés elérése nagy terekben, például iskolákban, áruházakban, stadionokban vagy ipari létesítményekben. A rendszer úgy működik, hogy a keverőerősítők jelét beépített transzformátorok 100 V-os feszültségre alakítják át, majd a hangsugárzók előtt található transzformátorok visszaalakítják a jelet a hangszórók számára megfelelő feszültségre. Így az egyes hangszórók párhuzamosan köthetők, és a teljesítmény összesített mértéke az erősítőn számít.
Miért és mikor érdemes 100V-os rendszert alkalmazni?
100V-os PA rendszerek előnyei közé tartozik a kevés aktív eszköz, a könnyű bővíthetőség és a egyszerű kábelezés tényezői. A rendszerek monó felépítésűek, mivel a menedzselhető területeken az emberek mozognak, és nincs szükség a sztereó élményre a hallgatók elhelyezkedése miatt. A kábelezés költséghatékony: a magasabb feszültség kisebb áramot jelent, ami kevesebb veszteséggel jár, és lehetővé teszi hosszabb szakaszok kiépítését is. A hangszórók transzformátorai a hangsugárzók impedanciájától függetlenül megengedik, hogy különböző teljesítményű hangszórókat kössünk össze.
Fő komponensek és felépítés
A 100V-os rendszer építése során a következő elemek jellemzőek:
- Hangszórók és hangdobozok (lehetnek mennyezeti, falba épített vagy oszlopos típusúak).
- Erősítők/keverőerősítők, amelyek több bemenetet és zónát kezelnek.

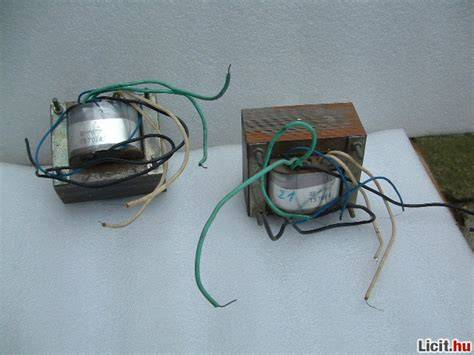

- Transzformátorok az erősítőkben és a hangszórók előtt a 100V-os szint eléréséhez és visszaalakításához.
- Audio Mátrix Routerek (opcionálisan), amelyek lehetővé teszik források kiválasztását és zónák közötti átemelést.
- Hangerőszabályzók és vezérlőegységek (zónás vagy teljes rendszerre kiterjedő megoldásokkal).
A 100V-os rendszer előnye, hogy a hangszórókat párhuzamosan köthetjük, és az egyes hangszórók teljesítményigényea transzformátorok révén kerül beolvasztásra. Így könnyen növelhető a rendszer teljesítménye a szükségletek szerint, és egyszerűbb a karbantartás is, mint nagy impedanciájú hagyományos rendszerek esetében.
Kábelezés és impedancia
A 100V-os rendszernél a kábelezés költséghatékonysága és a hosszabb vezetékek esetén is kezelhetősége kulcsfontosságú. A kábelkiosztásnál érdemes figyelembe venni a teljes rendszer-bemeneteket és a terhelés eloszlását. Az impedancia menedzselése érdekében a hangszórók párhuzamos és soros kapcsolatait gondosan meg kell tervezni, hogy az erősítő terhelése ne haladja meg a megengedettet. A 100V-os rendszerben a hangszórók összteljesítménye összeadódik, és ezt mindig az erősítő teljesítménye határozza meg.
Tervezési megfontolások iskolai és intézményi környezetben
Az iskola vagy intézmény szempontjából fontos döntés a feladatkör és a tervezett terület nagysága. A központi adó és a zónák közötti vezérlés meghatározza, hogy hány hangszóró lehet egyszerre aktív, és mekkora legyen a szükséges teljesítmény. A feladat része lehet-e az összes terem vagy teremcsoportok egyszerre történő működtetése? A válasz a kiemelt költségvetéssel és az oktatási célokkal összhangban alakul.
RS485-ös kommunikáció jó alap lehet a központi vezérléshez, különösen akkor, ha van saját mikrovezérlő és szükség van megbízható, sok ponton kiépíthető buszra. UTP kábelen nem ajánlott RS232-t vinni hosszú távolságokra; RS485 ebben az esetben jobb megoldás lehet. A sodrott érpár és a megfelelő árnyékolás kérdésével a zavarállóságot javítható.
Ha a központból vezérelt felépítésre törekszünk, a relékapcsolás egyszerű és megbízható, de figyelni kell a meghúzási áramokra és a hosszabb vezetékhosszokra. A hangszórókhoz vezető tápellátás és az impulzusáramok megfelelő védelme kiemelt feladat.
Gyakorlati példák és megoldások
Helyzetek szerint több megoldás létezik:
- Egyszerű, kis teljesítményű zónák kijelzése relékkel és központi adóval. Az egyszerűség kedvéért viszonylag kevés hangszóró kerül összehangolásra.
- Több zóna és nagyobb terület esetén Audio Mátrix Routerek alkalmazása a források és zónák közötti rugalmasság érdekében.
- Keresztmetszet-kímélő kábelezés és alacsony impedanciájú kapcsolatok, hosszabb távokra speciális megoldásokkal (például megfelelő diódás-tranzisztoros körökkel a vezérlésnél).
A gyakorlati döntésekhez tartozik a költségvetés felülvizsgálata, az iskolák és egyéb intézmények költségkerete, a hallgatói és tanári igények felmérése, valamint a kivitelező cég és gyártói megoldások összehasonlítása. A 100V-os rendszerek kiépítésekor a terv az, hogy a hálózat a legolcsóbb sorkeres kábellel legyen kiépítve, miközben a hangerő és érthetőség megmarad.
Hogyan válasszunk berendezéseket?
Érdemes a jól bevált, megbízható gyártók termékeit választani, mivel a 100V-os rendszerekben a megbízhatóság és a hosszú élettartam a siker kulcsa. A tervezés során vegyük figyelembe az épület specifikus akusztikai tulajdonságait és a jelenlegi igényeket, valamint a jövőbeni bővítési lehetőségeket. A központi adó és a zónák közötti címzés megkönnyíti a karbantartást és a konfigurációt. A választás során fontos szempontok: költségvetés, megbízhatóság, egyszerű telepítés, bővíthetőség és karbantartás.
Összefoglaló szemléltetés
A 100V-os hangrendszer alapelve: a transzformátorok révén magas feszültségen küldjük át a hangjelzést, így kisebb árammal lehet hosszú vezetékeken keresztül erősítőt táplálni, és a végpontnál a hangszórók számára visszaalakítjuk a jelet. Ez a megközelítés lehetővé teszi a könnyű bővíthetőséget, a költséghatékony kábelezést és a központi vezérlést, miközben megfelel az intézményi és közművek biztonsági és működési előírásainak.
100 V-os vonal vs. alacsony impedancia - Mi a különbség?
Rövid gyakorlati útmutató a tervezéshez
1) Határozd meg a helyeket és a zónákat, ahol hangosítás szükséges. 2) Követeld meg a szükséges teljesítményt az összes hangszóróra vonatkozóan, és válassz megfelelő központi erősítőt vagy keverőerősítőt. 3) Tervezd meg a kábelezést (hálózati és hangerő), figyelembe véve a 100V-os transzformátorokat és a kívánt redundanciát. 4) Döntsd el, szükség van-e Audio Mátrix Routerre a források és zónák közti kapcsoláshoz. 5) Alakíts ki megfelelő védelmet és impedancia-menedzsmentet a hosszabb kábelszakaszokat figyelembe véve. 6) Teszteld a rendszert, és fokozatosan növeld a hangerőt, ellenőrizve a hangminőséget és torzításokat.
