Családi ház villamos hálózatának szabványai és tervezése
Egy új családi ház építése során a kiválasztott villanyszerelő, aki a villanyszerelési munkákat végzi, az igények ismeretében tanácsolni fogja, hogy hány fázisra és hány amperre van szükség a családi ház villamos fogyasztói számára. Célszerű olyan villanyszerelőt választani, aki fogyasztásmérő hely (villanyóra hely) kialakítására is jogosult, mert így egy szakember kezében van az egész. A regisztrált villanyszerelő átveszi az áramszolgáltatói ügyintézést is. Mi mindenre érdemes gondolni a villamos hálózat telepítésekor? Lakóingatlanok és irodaépületek esetén is fontos, hogy az elektromos hálózat teljes mértékben kielégítse a helyiségeket használók igényeit.
Éppen ezért a hálózat tervezése során egyaránt figyelni kell az aljzatok, a lámpák, valamint a gyengeáramú eszközök helyének kialakítására. A tervezés során érdemes pontosan átgondolni, az ingatlan mely részeire kerüljenek aljzatok, hova érdemes villanykapcsolót, esetleg fali lámpát telepíteni, és hogy a konyha elektromos háztartási gépei várhatóan a konyha mely pontjaira kerülhetnek.
A Magyar Szabványügyi Testület 2025. március 1-jén közzétette az MSZ HD 60364-4-43:2024 Kisfeszültségű villamos berendezések. 4-43. rész: Biztonság.
Az áramszükséglet meghatározása családi házakban
Nem létezik univerzális válasz arra, hogy „mennyi áram kell egy otthonba”, mert az egyéni életviteltől, készülékektől és az épület méretétől is függ. Ha bizonytalan vagy, kérd villanyszerelő szakember véleményét, aki felméri az aktuális fogyasztást és javaslatot tesz a fázisbővítésre vagy ampernövelésre.
Ugyanilyen fontos tudni, hogy milyen teljesítményű villamos hálózat kialakítása lehet a leginkább célszerű. Egy átlagos lakás igényeit 1×32 amper, míg egy családi ház igényeit 3×16 amper elégítheti ki. Az otthoni áramszükséglet egyre fontosabb kérdés, különösen akkor, ha új készülékeket tervezünk beépíteni - például klímát, indukciós főzőlapot, elektromos fűtést vagy egy nagyobb teljesítményű sütőt. Ezek jelentősen megnövelhetik az energiaigényt. De vajon elég az 1 fázis, vagy már 3 fázisra van szükség?
Magyarországon az otthoni elektromos hálózat jellemzően 1 fázisú (230 V) vagy 3 fázisú (3×230 V, azaz 400 V) lehet. 1 fázis: kisebb lakásokhoz, alap háztartási eszközökhöz elegendő (pl. a világítás, híradás és számítástechnikai berendezések, mosógép, mosogatógép, sütő, hűtők, mikró). Körülbelül 7300 Watt teljesítményű fogyasztói teljesítmény összesen.
Ha ennél nagyobb teljesítményre van szükségünk akkor háromfázisú rendszer kiépítése javasolt, itt minimum 3×16A-nál kevesebb nem javasolt. A gyakorlatban 3×20A illetve 3×25A szokott előfordulni. Itt már belép a csatlakozási díj fizetése, például 3×16 A esetén 3×16=48 A - 32 A= 16A után kell fizetni, ami 16× 4500Ft így 72 eFt a fizetendő csatlakozási díj.
A szolgáltatótól vásárolt áram mennyiségét amperben (A) mérjük. Ha új, nagyobb fogyasztású készüléket telepítesz, érdemes ellenőrizni, hogy a meglévő amperkeret elegendő-e. A bővítéshez a mérőhelynek MSZ 447:2019 szabvány szerinti kivitelezésben kell lennie. Ez többek között megfelelő elosztódobozt, szabványos kábelezést és védelmet jelent.
A regisztrált villanyszerelő átveszi az áramszolgáltatói ügyintézést is. Hogy miért is van erre szükség? Egy meglévő családi házat lebontottak és a helyére új családi házat építettek ki. Feketén helyezték ki az órát egy fa dobozba, majd az építkezés során kialakították az új fogyasztásmérő (villanyóra) helyet a ma használatos szekrénnyel némi szakmai hiányosságokkal. Ezt követően átrakták a fogyasztásmérőt az új szekrénybe, a plombálások mindkét esetben megtörténtek. Az áramszolgáltatói nyilvántartásban ennek nyoma nem volt. Egy ellenőrzés során kiderültek a (érintésvédelmi és méretlen fővezeték szabálytalan vezetése) hiányosságok, melynek során elmarasztalták a tulajdonost. A vizsgálat hatására derült ki a villanyszerelő neve és vele közreműködő áramszolgáltatói dolgozó neve. A tanulság, válasszuk a hivatalos utat, mert így a nyilvántartásban végig követhető lesz az egész művelet, és így később nem kerülhetünk vitás helyzetbe.
Ma csatlakozási díjat az áramszolgáltatónak 32 A-ig nem kell fizetni, felette amperonként 4500.- Ft bruttó összeget kell fizetni. Három fázis esetén a három kismegszakító értékét együtt kell figyelembe venni. Elsődleges, hogy a beépített villamos fogyasztókból várhatóan egyidejűleg mennyit kívánunk használni, és ennek ismeretében tudjuk meghatározni az amper igényünket. Ma inkább ezt a módszert alkalmazzuk a szabvány és számítás helyett a gyakorlatban. Egy mai átlagos családi háznál az 1x32 A elegendő, ennél a szeletív védelem is tökéletesen működik.
Éjszakai (vezérelt) áram igény esetén nem kell csatlakozási díjat fizetni, ha a nappali áram igényét nem haladja meg. Éjszakai áramra való csatlakozás csak fixen történhet, vagyis nem dugaszoló aljzatról üzemelnek. Ilyen fogyasztók lehetnek a villany bojlererek, hőtárolós kályhák. Itt nem folyamatos az áramellátás van.
Szabványok és előírások
A villamos berendezések felülvizsgálatát szervezett formában 60 éve végzik Magyarországon. Tavaly decemberben megjelent a Villamos berendezések, villámvédelem és elektrosztatikus feltöltődés elleni védelem tűzvédelmi műszaki irányelv (röviden: villamos TvMI) hetedik kiadása, amely február 1-én lépett érvénybe.
A Magyar Szabványügyi Testület 2025. december 1-jén közzétette az MSZ EN IEC 61936-1:2022 1 kV-nál nagyobb váltakozó feszültségű és 1,5 kV-nál nagyobb egyenfeszültségű villamos energetikai létesítmények. 1.
A tűzálló kábel fogalma régóta ismert vagy legalábbis úgy gondoljuk, hogy tudjuk, mit jelent. Egyúttal azt is feltételezzük, hogy alkalmazásuk és dokumentálásuk rendje általánosan elfogadott és egyértelmű.
Az MSZ HD 60364-7-701:2007 szabvány a beépített fürdőkádat vagy zuhanyt tartalmazó helyiségek villanyszerelésével foglalkozik.
Az akkumulátorok és villamos energiatároló rendszerek műszaki bizottság a hasonló tevékenységet végző nemzetközi szervezetekhez hasonló módon végzi a hazai szabványosítási feladatokat.
Villámvédelmi rendszer, 2.
A Magyar Szabványügyi Testület 2025. május elején jelent meg az MSZ EN IEC 60079-11:2025 Robbanóképes közegek. 11.
Szinte minden építmény ki van téve a villámok valamilyen mértékű hatásának, azaz annak a potenciális veszélynek, hogy az építményt érő villámcsapás esetén személyi sérülés, fizikai károsodás vagy funkcióvesztés lép fel.
A Magyar Szabványügyi Testület közzétette az MSZ EN IEC 61851-25:2021 Villamos jármű vezetékes töltőrendszere. 25.
Egy újonnan létesülő épület esetén a villamos tervező feladata egyebek mellett az épület földelőrendszerének megtervezése is.
Egy 1974-ben létesült családi ház fogyasztásmérője előtt lévő 1×25 A névleges áramú kismegszakító a porszívó használatakor több esetben lekapcsolt. Az ügyfél a kismegszakító cseréjét kérte 1×32 A-re (1. kép).

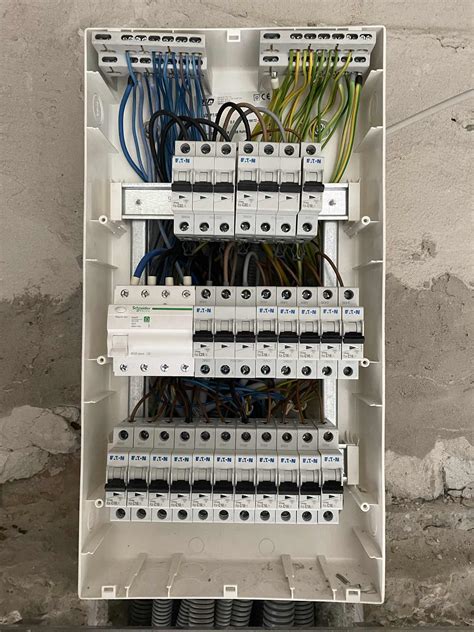

Lakáselosztó doboz / Kismegszakító doboz/szekrény 3 fázis
