Erősítő áramkör alaprajz: tervezési elvek, topológiák és példák
Az ipari méréstechnika a villamos és nemvillamos mennyiségek mérésével foglalkozó tudományág. A nem villamos mennyiségeket átalakítók segítségével villamos jellé alakítjuk, és a villamos jel könnyen mérhető, átalakítható, rajta matematikai műveletek végezhetők. Az erősítő áramkör alapvető feladata, hogy a gyenge bemeneti jelet nagyobb kimeneti jelé alakítsa úgy, hogy a jel alakja lehetőleg torzításmentes maradjon. A jó erősítő sarkalatos tulajdonságai közé tartozik a megfelelő zajosság, a stabil munkapont és a jó bemeneti-kimeneti illesztés.
A mérő- és precíziós erősítők szerepe
Pontos mérések esetén, amikor szükség van hidak, ellenállás-hőmérők, hőelemek és egyéb átalakítók által adott kis jelszintek erősítésére, a nagy CMRR mellett precíziós mérőerősítők alkalmazása indokolt. Ezek olyan kapcsolások, amelyeknek a visszacsatolt erősítése igen pontosan beállítható, igen nagy bemeneti ellenállással rendelkeznek és felépítésük igen változatos lehet. A mérőerősítő elemzése során az azonos fázisú elnyomás igen jó, így szimmetrikus és aszimmetrikus vezérléssel is jól működik, és a kimeneti jel a két bemeneti erősítő különbségeként jelenik meg.
A feszültségmérők és árammérők alkalmazása során a bemeneti jel erősítésére van szükség a kívánt mérési tartomány eléréséhez, miközben a belső ellenállások figyelembe vételéről sem szabad megfeledkezni. Deprez-műszerek és hasonló megoldások példáin keresztül megfigyelhető, hogy a mérendő jel frekvenciája és a műveleti erősítő sávszélessége meghatározzák a mérés dinamikáját.
Aföld és áramkör-építés alapelvei
Az áramkörök felépítését alapvetően a feszültség- és áramérzékelés igényei határozzák meg. A passzív átalakítók (ohmos, induktív és kapacitív elemek) és az aktív elemek (például operációs erősítők) kombinációja adja a kívánt erősítést és illesztést. A munkapont beállítása, a hőmérséklet-eltolódások és a zajok figyelembe vétele nélkülözhetetlen a stabil teljesítmény érdekében. A DC csatolás és a csatolókondenzátorok szerepe kiemelkedő, mivel ezek befolyásolják a sávot és a torzítást, különösen többszörös fokozatú erősítők esetén.
A tranzisztor-alapú erősítők működése a várt: a bemeneti elektródákat követően a kollektor vagy drain áramát a kimeneti jel alakítja át. A bipoláris tranzisztorok esetében a bázisáram vezérli a közvetlenül kapcsolt kimenetet, míg a FET-ek esetében a GATE befolyásolja a SOURCE-on átfolyó áramot. A munkapontot stabilizálni kell Re és Ce elemekkel, hogy a közép- és alacsonyfrekvenciás jelátvitel is kifogástalan legyen.
Többfokozatú erősítők és csatolási módok
A többfokozatú erősítők gyakran szükségessé válnak a kívánt teljesítmény eléréséhez. A DC csatolás közvetlen összekapcsolást tesz lehetővé, de munkaponti eltolódásokkal járhat. Emiatt a legtöbb esetben csatolókondenzátorokat alkalmazunk, amelyek RC időállandókat hoznak létre, és biztosítják a kívánt törésponti frekvenciákat. Az emitterkondenzátor szerepe, hogy a Re ellenállást a működési tartományban rövidre zárja, elkerülve a gátlást.
A transzformátorok pedig az erősítő kimenet és a terhelés közötti impedancia- és frekvenciagazdálkodás eszközei. Primer és szekunder oldalakkal a megfelelő átvitelt lehet elérni alacsony- vagy magas impedanciájú terheléshez egyaránt. A középfelvezetéses szekunder tekercseléssel például két ellentétes fázisú vezérlőjelet lehet generálni. A transzformátoros megoldások nagy torzítás elleni segítséget adhatnak, de hozzájárulnak a tömeghez és a keskeny működési frekvenciatartományhoz.
Kimeneti topológiák és magasabb hatékonyságú megoldások

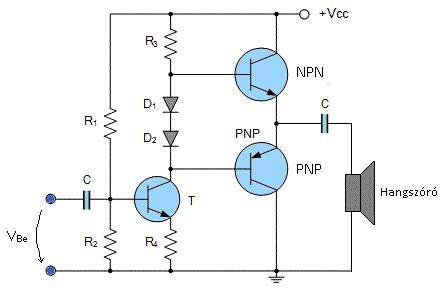

A visszacsatolt erősítők elnyomják a bemeneti jellel ellentétes fázisú zavarokat, de a visszacsatolás okozhat gerjesztési problémákat és zajokat is bizonyos körülmények között. A különböző osztályú erősítők (A, B, AB, D és egyéb korszerű PWM-alapú megoldások) közötti választás a felhasználói követelményekhez igazodik: sávszélesség, torzítás, hatásfok és méret. A D osztályú kapcsolóüzemű erősítők például kiváló hatásfokot érhetnek el, miközben a kimenetük PWM-szélesség-módszeren keresztül adja a terhelést. Az AB osztály pedig kompromisszumos megoldást kínál a torzítás csökkentése és a hatásfok tekintetében.
Gyakorlati alkalmazások példái
A direkts készítéseknél nyilvánvaló, hogy a hangerő-szabályozás és a söntös megoldások dinamikus, zökkenőmentes működést biztosítanak. A tápegységek viszont kulcsfontosságúak: a linearitás és a zajcsökkentés érdekében a tápegység stabilitását és a terhelés függvényében történő áramellátást szükséges tervezni. A végső hangzás és a dinamikai tartomány a kiválasztott topológián és az alkatrészminőségen múlik.
- A közös emitteres erősítőket feszültség- és áramerősítésre egyaránt használják.
- Invertáló és nem invertáló végfokozatok eltérő bemeneti csatlakoztatást igényelnek.
- A tranzisztorok méretezése és a hőleadás figyelembe vétele kritikus a hosszú élettartam érdekében.
Gyakorlati tervezési útmutató
Az erősítés mértéke, a bemeneti és kimeneti impedancia illesztése, a zajforrások és a hőmérsékletváltozások mind befolyásolják a végeredményt. A jó tervezés magában foglalja:
- Megfelelő Q-pont kiválasztását és tápforrás stabilizálását.
- Csatolókondenzátorok megfelelő értékekkel történő elhelyezését a sávszélesség és a torzítás kezelése érdekében.
- A visszacsatolás helyes megválasztását a kívánt torzításcsökkentés és a sávszélesség egyensúlyának érdekében.
- A tápegység és a hőmérséklet-kompenzáció tervezését a tartós működés érdekében.
Összegzés a gyakorlati példákról
A cikk példákat ad a mérőberendezésekhez és hangfrekvenciás erősítőkhöz kapcsolódó gyakorlati megoldásokra, kiemelve a precíz mérő- és erősítő áramkörök tervezésének kulcselemeit és a különböző topológiák előnyös alkalmazási területeit. A kapcsolási rajzok és a példák hangsúlyozzák, hogy az erősítőket nem csak elméletben, hanem gyakorlatban is konstrukciók és kísérletek útján érdemes megközelíteni, figyelembe véve a realisztikus korlátokat, például a hőt, a zajt és a terhelést.
Analóg és digitális erősítők: néhány záró gondolat
Az erősítők mindenben jelen vannak a modern elektronikában. Ezek működtetik az audioerősítő áramkörét, a kommunikációs rendszereket és a jelfeldolgozóket. Minden erősítő középpontjában az áramkör rajz áll - egy térkép, amely bemutatja, hogyan kapcsolódnak az alkatrészek a jelek erősítéséhez anélkül, hogy torzítanák az eredeti hullámformájukat. Az erősítő egy olyan eszköz, amely a gyenge jeleket erősebbé teszi, anélkül, hogy alapvető formájukat megváltoztatná.
