Salakpanel szerkezeti alaprajz: fontos tilalmak és részletek a praktikus tervezéshez
A fővárosi panelhirdetések és a táblás építés részletei között kiemelt figyelmet érdemel a salakpanel szerkezeti alaprajz megértése: miként készülnek, milyen elemeket tartalmaznak és hogyan olvashatóak az építészeti terveken. A szöveg összefoglalja a salakpanel és a kapcsolódó szerkezeti elemek tipikus elrendezését, a méretezés és jelölés szabályait, valamint az alaprajzok készítésének általános menetét a tervkészítés életútjának kontextusában.
Általános fogalmak és kontextus
Az építészeti rajzokon rendszerint sokkal nagyobb tárgyak, másfajta anyagok szerepelnek, nagyobb léptékben készülnek. Az alaprajz az épület vízszintes síkmetszete, az épület minden egyes szintjéről külön alaprajzot készítenek. Az alaprajzokon fel kell tüntetni többek között a beépített berendezési tárgyakat, ajtó-, ablak- és egyéb nyílásokat, az ábrázolt szintek szintváltását és szintmagasságát, valamint meg kell nevezni az egyes helyiségek rendeltetését, alapterületét és burkolatát. A méretek megadásánál a méretvonalak végződésénél gyakran 45º-os kis ferde vonalakat alkalmaznak, és a ferde vonalaknak egyirányban kell állniuk.
Salakpanel szerkezeti felépítése és alaprajzi elrendezése
A salakpanel egy előregyártott épületszerkezet, amelynek paneltípusai és illesztési módjai meghatározzák az épület külső és belső megjelenését, valamint a hő- és hangtechnikai tulajdonságokat. A táblás építés elvei szerint a falpanelek és a közötti kapcsolatok szerepe kiemelkedő: a vasbeton perembordák és a közbülső bordák adják meg a panelek formáját és teherbíró képességét, míg a habszilikát vagy könnyűbeton belső töltés biztosítja a hő- és tömegsúlyt. A falpanelek felületképzése, illesztési hézagai és a burkolatok megoldásai a gyártási és beépítési technológiától is függenek. A külső héjak és belső burkolatok törékeny felületeinek védése érdekében fontos a megfelelő illesztési hézagok kialakítása és a nedvesség elleni védelem.
A panelek fő beszállítói és a kivitelezés szempontjából kiemelt fontosságú, hogy a falpanelek teherhordó vagy önhordó funkcióval bírjanak, és hogy a panelek közötti határfelületeket úgy tervezzék meg, hogy a levegő és nedvesség elleni szigetelés megfelelő legyen. A tömítések és a hézagkitöltők alkalmazása révén a közös hézagok közel azonosak maradnak, és a vázrész és a panelek közötti érintkezési felületek jól záródnak.
Alaprajz készítésének alapelvei a salakpaneles szerkezeteknél
Az alaprajzokon a beépített berendezési tárgyak részletes feltüntetése mellett meg kell adni a helyiségek rendeltetését, alapterületét és burkolatát. Ajtók és ablakok jelölésekor a nyílászárók tengelytávolságai és nyitási irányai kerülnek megadásra, a parapettmagasság és a nyílások méretei pedig a megfelelőségi követelmények szerint kerülnek feltüntetésre. A falpanelek illesztési hézagai lehetnek látható vagy fedett megoldások, ezek megjelenítésével a homlokzati hatás és a belső esztétika egyaránt befolyásolható.

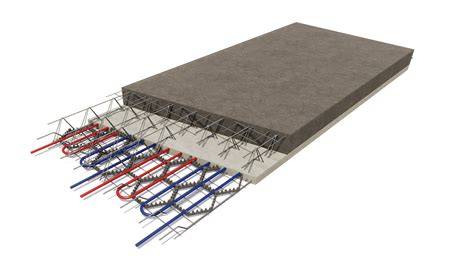

Az alaprajzokon és metszeteken a falpanelek vastagsága és a födémpanelek elhelyezése fontos részlet, amely befolyásolja a belső tér érzetét és a statikai stabilitást. A födémpanelek alsó felületének korai vakolása gyakorlati kockázatokat jelenthet az esőzés ideje alatt, ezért ezt a gyártási és beépítési technológia figyelembevételével kell tervezni.
Munkafolyamat és tervdokumentáció
Az építészeti tervrajzok életútja a megrendeléssel kezdődik: kézi vázlatrajzokkal indul, amely segít kiszűrni a nem kívánt megoldásokat és egyeztetni a helyszínrajzot. Az egyes szintek alaprajzai alapján készülnek a metszetek és a homlokzati rajzok, majd az engedélyezési eljárás lezárásával elrendelhető a kiviteli terv elkészítése. Az építési engedélyezési terv dokumentáció tartalmazza a földhivatal által hitelesített ingatlan-nyilvántartási térképet, helyszínrajzot, alaprajzokat, metszeteket és homlokzatokat, valamint a tartószerkezeti, gépészeti és elektromos tervek vázát és a leíró dokumentációt.
A kivitelezési terv (kiviteli terv) tartalmazza a helyszínrajzot, részletes alaprajzokat és metszeteket, a tartószerkezeti terveket, épületgépészeti, elektromos és üzemeltetési terveket, valamint részletterveket, méretkimutatásokat és konszignációkat. Alaprajz készítésénél az alapvető metszősík ritkán halad a padlószint felett 1 m-re, de előfordulhat, hogy a részterületek tekintetében a metszővonalak más magasságokra kerülnek. A metszetek síkja általában merőleges a főfödémek tengelyére, és a háromdimenziós érzetet a különböző rétegfelépítések tükrözik.
Jelölések és részletek a tervezésben
Jelképes jelölések az ajtók, ablakok, padló- és falburkolatok, beépített berendezések esetében különböző jelképekkel történnek, amelyek a kivitelre és a helyiségben elfoglalt méretre utalnak. A küszöböt két vékony vonal jelöli, az ajtókat nyitott állapotban a nyitási ívvel együtt, a falpanelekhez kapcsolódó nyílászárók pedig a többrétegű üvegezést vagy az egyrétegű kivitelezést tüntetik fel külön jelölésekkel. A kéménynyílásokat négyszögekkel jelölik, amelyek átlósan két részre osztódnak, az egyik részt be kell feketíteni, míg a szellőzőnyílásokat üres négyszögek és átlók segítségével szemléltetik. A jelölések célja, hogy a kivitelezés során minden résztér pontosan és egyértelműen legyen meghatározva.
Infografika és vizuális kiegészítések
Gyorstalpaló Kezdő Animátoroknak (2. rész - Animációs Tervezés)
Összegző gondolatok a tervezést segítő szemszögből
Az alaprajz és a salakpaneles szerkezetek ismerete nélkülözhetetlen a hatékony és funkcionális tértervezéshez. A modulhálózat és a panelek típusai befolyásolják a kivitelezés ütemét, a födém- és falrendszer közötti kapcsolódási pontokat, valamint a hosszú távú karbantartási és energiahatékonysági szempontokat. A tervezés során fontos a helyszínrajz, az északi irány jelölése, a mérnöki leírások és a vonatkozó nemzeti szabványok betartása, hogy a végső kivitelezés megbízható és tartós legyen.
