Családi lakóház alapozásának alapépítményei: leírás és gyakorlati útmutató
A sávalap egy baromi drága műfajnak tűnik, minek is kell ez egyáltalán Nekem? Nos, a feladata egyszerű, és nagyszerű: a falazatot tartja, ami elég fontos a komfort szempontjából… Már az állékony falazat. Minél jobban csináljuk meg az alapjainkat, annál kevesebb lesz a repedés a falainkon. Családi házat szeretnénk építeni, aminek falai vannak. A falak viszik függőlegesen lefele a tető terheit, és szépen átadják az alaptesteknek. Az alaptestek meg a teherviselő talajnak. Mivel a falak folyamatos, vonalszerű megoszló terhelést adnak, nem pontszerűt, az alátámasztásuk is vonalszerű kell legyen.

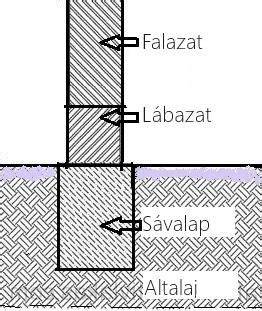

A sávalap fogalma és elvi szerepe
A sávalap egy olyan alapozási rendszer, amely a teherhordó falak alatt folyamatos alátámasztást biztosít, ezt nevezzük alaptestnek. A sávalap alapteste készülhet vasbetonból, betonból, és ugyan ma már kevésbé elterjedt, de épülhet kőből és téglából is. Az alaptest anyagának meghatározásának egyik szempontja a gazdaságosság mellett, hogy milyen anyagok állnak rendelkezésre az építkezés közelében. A sávalap, azaz alaptest talajban való elhelyezésének másik fontos szempontja a fagyhatár. Az alapozási síknak mindig a fagyhatár alá kell kerülni, mert ha a talajban lévő vízrészecskék megfagynak, azzal megemelhetik az alapot, ez pedig elmozdulást jelenthet az egész épületre nézve. A sávalapozás a legelterjedtebb alapozási mód a lakóépületek esetében.
Alapozási mélység és méretek
Az alap alsó síkjának vízszintesnek kell lennie; csak a talaj szemszerkezetének megfelelő meredekséggel szabad lépcsőzetesen változtatni a mélységet, ezt nevezik az alap lépcsőzésének. A lejtős terepen, a felszínnel párhuzamosan kialakított alapozási sík az épület megcsúszását okozhatja. Az alapozási sík mélysége Magyarországon a fagyhatár környékén kb. 80 cm körül lehet, ezt alapvető szabályként jegyzik meg a hazai viszonyokra adaptált gépészeti szemléletben. A sávalap vastagságára és mélységére nem szabad spórolni, mert a kisebb alapozási mélység kisebb teherbírást jelent.
Gyakori hibák az alapban
Tervezési hiba, ha nem veszik figyelembe az altalaj tulajdonságait, esetleg statikailag alultervezik az alapot. A kivitelezési hibák közé tartozik, ha az alap vastagsága vagy mélysége nem megfelelő. Gyakorta előforduló baki, hogy változó mélységű alap alsó síkját alakítják ki hibásan. A lejtős terepen a felszínnel párhuzamos alapozási sík az épület megcsúszását okozhatja. Az alapozás bármilyen problémája az épület homlokzatán vagy belső falain repedések formájában üt ki.
Betonozási és vasalási alapelvek
A ház alapozásának kiásása és az alap zsaluzása a központi munkálatok. A sávalap vasalásának szabályai között szerepel, hogy a betonvasak átmérője és elhelyezése szigorúan követendő; a vasalásnak folytonosnak kell lennie, különösen a sarkokon és a T-elágazásoknál. A vasalatot dróttal kell kötözzük, és semmiképpen sem szabad hegesztéssel összekötni, mert az gyengíti az acél anyagát. Egy sávalapban 4-8 szál 12-es vasat érdemes futtatni a teljes hosszán, és ügyelni kell arra, hogy a vasalat ne legyen peremesen laza a talaj alatt.
beton és tömörítés fontossága
A betonozás során a bedolgozott anyag tömörítése kulcsfontosságú. A levegőbuborékok eltávoznak a vibrációval vagy kézi tömörítéssel, és ez növeli a beton szilárdságát. Ha saját keverésű a beton, akkor a cement választására is figyelni kell, és érdemes megbízható, gyorsan bedolgozható cementet választani. A mixerautóval kihozott mixerbetonból a bedolgozás után a beton tömörítése és a vasalás biztosítja a megfelelő kötést. A beton kötése érdekében a 28 napos szilárdulás szükséges; az első 4-5 nap a legkritikusabb a kötés gyorsasága szempontjából, ezért érdemes gyakori locsolással nedvesen tartani a felületet.
Betonozási módok
Mixeres betonozás: olcsóbb, de helyigényes és több emberi kapacitást igényel. Stetteres betonozás: rendkívül gyors, nagy táp- és elosztási lehetőséget biztosít, de költségesebb, és nagy felkészültséget igényel a tervezéstől a kivitelezés végéig. A döntés attól függ, hogy a terület könnyen megközelíthető-e, és mennyire megbízható a logisztika a beton utánpótlásában. A beton nyomószilárdságát C-számokkal jelölik (pl. C16/20) a nemzetközi és EuroCode jelölések keverten jelennek meg a gyakorlatban, ezért fontos a kivitelezés során a tervdokumentáció és a számlázás egyértelműsítése.
A vízszigetelés és a hőszigetelés szerepe
A vízszigetelés létfontosságú a nedvesség elleni védelemben. Ha a talajvízszint magas vagy nedves a talaj, bitumenes vízszigetelő lemez alkalmazása szükséges a falak mentén. A lábazati beton és a pincefalak szigetelése kiegészítő rétegekkel történik, például extrudált polisztiro HAB (XPS) használatával. A vízszigetelés a lábazatra felhajolva 20-30 cm magasra érjen, hogy biztosítsa a falak védelmét a talajvíztől és a csapóesőtől. A hőszigetelésre XPS táblákat alkalmaznak, amelyeket üvegszövet hálóval erősített vakolattal vonnak be a mechanikai védettség érdekében.
A földmunka és a technológia
A földmunka precíz elvégzése alapozásnál nélkülözhetetlen. A fagyhatár alá helyezett alap az egyik legfontosabb feltétele a hosszú távú stabilitásnak. Az alapozás lépései közé tartozik az alap kiásása, a zsaluzás és a kavicsréteg elhelyezése, majd a betonozás vasalással megerősítve. A tömörítés és a megfelelő kavics- és talajszint biztosítása elengedhetetlen a süllyedés elkerülésére. A földvíz-elvezetés és a talajvíz elleni védelem kulcsfontosságú, így szükség esetén dréncsövek telepítésére is sor kerülhet.
Tippek a költséghatékony alapozáshoz
- Érjen el a fagyhatár alá a zsaluzat és a kavicsréteg megfelelő tömörítésével.
- Kérjen több árajánlatot mixerbetonra (3 ajánlat a legjobb kiindulási alap).
- Vegye figyelembe a mixerbeton szállítási távolságát és a szállítás díjait.
- Biztosítsa a szükséges zsalut és a megfelelő vízszigetelést a kiöntés előtt.
- Ügyeljen a betonozás közbeni nedvesítési és tömörítési folyamatokra a kötés érdekében.
Tervezés és projektmenedzsment
Az alapozás tervezése előtt érdemes talajmechanikai jelentést készíttetni a telekről. A jelentés segít meghatározni a talaj teherbíró képességét és az alapozási módot. A Műszaki Ellenőr szakértői csapata minden lépésnél az Ön érdekét képviseli. Tervezőirodánk elsősorban új családi- és társasházak tervezésével foglalkozik, és a teljes projektmenedzsmentet is átvállalhatja a tervek elkészítésétől az engedélyeztetésig.
Építkezz okosan ! - 15. rész - Alapozási munkálatok
Összefoglaló a sávalapról
A sávalap a falak vonalszerű alátámasztását biztosítja, és a talajteher átadását végzi. A megfelelő talajelőkészítés, a megfelelő mélység és vastagság, a pontos vasalás és a gondosan kivitelezett betonozás együtt biztosítják a hosszú távú stabilitást. A kifejtett technológiák és tippek alapján elkerülhetők a gyakori hibák, és a családi ház alapja hosszú éveken át megbízhatóan szolgálhat.
