Elektromos ablakemelő beépítés és javítás lépésről lépésre: útmutató a meglévő beszámolók alapján

A cikk célja, hogy összefogja az elektromos ablakemelők beépítését és hibaelhárítását megvilágítva a gyakori problémákat, a kapcsolók és motorok bekötésének alapelveit, valamint a szükséges kiegészítő alkatrészeket. Az írás a megadott nyers szövegekben előforduló gyakorlati tapasztalatokat és tippeket sűríti össze logikus sorrendbe, kiegészítve a logikailag összefüggő részeket, hogy segítsen a laikus és a haladó szerelőknek egyaránt.

Alapelvek és működés

Az ablakemelő kapcsolók direkt erre vannak, zömében közvetlenül kapcsolják a motorokat. A kapcsolóban 2db morzeérintkező van. Alapból mindkettő zár valahova. Ha egyik irányba nyomod a gombot, az egyik oldal marad, ahogy volt, a másik pedig vált, tehát ahol eddig zárt, bont és ahol eddig bontva volt zár. A másik irányba ugyanez a másik oldallal. Alapból testet szokás kapcsolni a motorok mindkét szálára, tehát a nyugvó (NC) érintkezőkre ez megy, a NO-re meg a +12V. A 2db COM lesz a kimenet a motornak. Tehát alapból test kerül a motor mindkét szálára, nem csinál semmit. Annyi trükk van a kapcsolóval, hogy nincs mind a 6 pont kivezetve, általában a NO pontok közösítve vannak.

Utólagos beépítés és bontási szemlélet

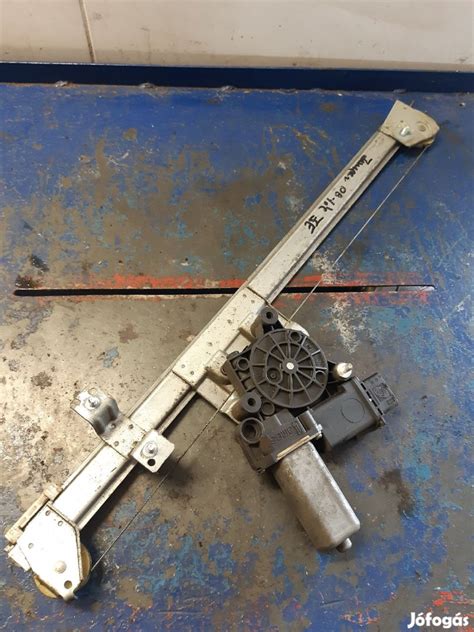

Ha gyárilag nem volt benn elektromos ablakemelő, de én szereztem egy bontott zafirából, tehát gyári a mechanika, és egy BOSCH motor van rajta. Az elektromos részét kiépítette a szerelőm, de elakadt ott, hogy a motoron 6 csatlakozó van. A motor tartalmaz valami elektronikát is. Tudna valaki segíteni, hogy hogyan tovább? Hogy kell bekötni a motort? A készlet mindent tartalmaz, amire csak szükség lehet: két emelőmotor, vezetékek, kapcsolók, csatlakozók, biztosíték foglalat, csavarok a beépítéshez, használati útmutató, ill. a beépítést segítő papírsablonnok, aminek a segítségével kivághatjuk pl a kapcsoló helyét az ajtókárpiton, vagy ahova csak szeretnénk rakni. A motor jobb oldali dupla kapcsolója és a kapcsolók elhelyezése helyenként eltérő lehet, ezért érdemes a típus specifikus útmutatót követni.

Vezetékek és bekötés alapjai

• A vezetékek elvezetése a kábelcsatornán keresztül a műszerfal alá vagy a váltóboxhoz történik.
• A tápellátás biztosítása: az akkumulátortól (+12V) és a gyújtás utáni ACC pontról kapjon feszültséget a rendszer, egy megfelelő méretű biztosítékon keresztül.
• A test (-) vezetéket a kasztni egyik fémes pontjához kötjük.
• A motortérben vagy a műszerfal alatt található a biztosítékdoboz, és ott azonosítható az ablakemelőhöz tartozó biztosíték.
• A motor két vezetékét az ajtó kábelcsatornáján keresztül vezetjük el a kapcsolókhoz vagy a váltóboxhoz.
• A kapcsolók csatlakozóihoz dugjuk rá a kábeleket, a kapcsolók azonban gyakran a középkonzolhoz lettek tervezve, ezért hosszabbításra lehet szükség.

Kapcsolók és számadatok

A mozgatáshoz a vezetőoldali ablak esetén is szükség van a kapcsolók megfelelő funkcióira. A kapcsolók lehetővé teszik, hogy a motor mindkét oldalát vezéreljük, szükség esetén pedig a központi zárral és a gépjármű mikrokapcsolóival integrálható legyen a rendszer.

Utólagos beépítés lépései

1. Ajtókárpit levétele és a belső burkolatok hozzáférhetőségének megteremtése.
2. A motor kiválasztása és elhelyezése az ajtóban úgy, hogy ne lógjon ki a kárpit síkjából és ne akadályozza a fel-le mozgást.
3. A motor rögzítése minimum két tartófül felhasználásával mindkét oldalon.
4. A vezetékek vezetése a kábelcsatornán keresztül a műszerfal alá és a kapcsolók számára.
5. A kapcsolók kiválasztása és a kábelezés megbízható megoldása: a hosszabbítás igény szerint szükséges lehet.
6. A tápellátás bevezetése: AC illetve ACC pontokról érkező +12V és a test közösítése megfelelő pontokon.
7. A motor bekötésének ellenőrzése és a rendszer próbája.

Hibaelhárítás és gyakori problémák

A tanítási (kalibrálási) folyamat

Egyes modellek esetében az ablak tanítására van szükség, hogy a rendszer felismerje a teljes fel-le mozgási tartományt. A lépések típusonként eltérhetnek, ezért érdemes a kézikönyvet megnézni. Általános lépések: zárjuk be az ajtókat, kapcsoljuk be a gyújtást, húzzuk fel az ablakot felső pozícióba, tartsuk néhány másodpercig, majd engedjük le alsó pozícióba és ismételjük ezt a ciklust minden érintett ablaknál.

Helyreállítási és karbantartási tippek

• Lépések, ha az ablak nem mozog: ellenőrizni kell a motor épségét és a kapcsolók érintkezőit, valamint a vezetékeket és a csatlakozókat.
• Ha a berendezés nehezen mozog, ellenőrizni kell a bowden és a vezető elemek állapotát; szükség szerint cserélni.
• Az ajtókárpit eltávolítása után láthatóvá válik az emelőszerkezet és rögzítési pontjai; ennek ismerete segít a javításban.
• Az ablaküveget megvezető gumi sinek nagymértékben befolyásolják a mozgást; szennyeződés esetén alapos tisztítás, majd szilikon spray a karbantartás érdekében.

Speciális megoldások és kiegészítő elemek

Utólagos gyári elektromos ablakemelő beépítés esetén a készlet általában a következőket tartalmazza: két emelőmotor, vezetékek, kapcsolók, csatlakozók, biztosíték foglalat, csavarok, ajtókárpit vagy a tekerő helyének lefedése, karfa burkolat és a kapcsolók helye. A jobb oldalba lehet, hogy ki kell vágni vagy speciel beépíteni a kapcsolót, hogy a bal oldalba illeszkedjen a dupla kapcsoló. A gyári kapcsoló elrendezése és a kábel hosszának megkötése kulcsfontosságú.

Gyakori problémák és tippek összefoglalva

• Ablak nem mozog - mechanikai probléma lehet (bovden szakadás, vezetősínek elkoszolódása) vagy elektronikus hiba (kapcsoló vagy motor).
• Fordított működés - kábelek felcserélése a motoron.
• Ablak ritkán működik - kábelhiba vagy érintkezési probléma.
• Biztonsági megfontolások - mielőtt megkezdjük a javítást, kapcsoljuk le az akkumulátor negatív pontját, hogy elkerüljük a rövidzárlatokat és áramütéseket.

Szervizre és szakemberre vonatkozó irányelvek

Bizonyos esetekben (különösen újabb autóknál vagy komplex elektromos hibáknál) a házi módszerek nem elegendőek, és érdemes szakembert bevonni. Használhatóak azonban a fentebb leírt alapelvek és lépések önálló diagnózishoz és részleges javításhoz is.
