Mini ITX Ház építése: Kompakt Erőművek Korlátozott Tényezői
A számítógép-építés világában hosszú ideig a nagyméretű toronyházak domináltak, amelyek bőséges helyet kínáltak a legerősebb komponenseknek és a komplex hűtési rendszereknek is. Az elmúlt években azonban egyre erőteljesebb trend figyelhető meg a kompakt, kis méretű (Small Form Factor - SFF) gépek iránt, amelynek középpontjában a Mini ITX alaplap szabvány áll. A Mini ITX házak lenyűgöző mérnöki teljesítmények: képesek egy csúcskategóriás gamer vagy munkaállomási konfiguráció erejét egy cipősdoboz méretű, esztétikus és helytakarékos formába sűríteni.

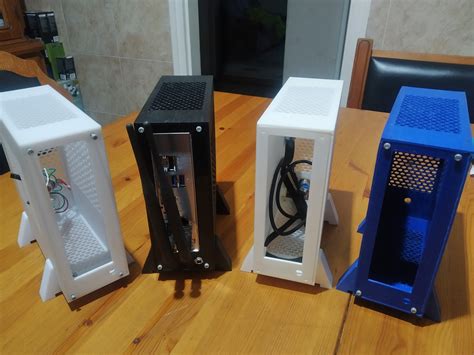

A Mini ITX szabvány egy 170x170 mm méretű alaplapot definiál, amely kisebb, mint a Micro ATX (244x244 mm) vagy a standard ATX (305x244 mm) lapok. Ez a kompakt méret lehetővé teszi a rendkívül kis térfogatú számítógépházak tervezését. A Mini ITX házak térfogata jellemzően 20 liter alatt van, de a legkisebb, úgynevezett "ultra-kompakt" modellek akár 5-10 literesek is lehetnek. Ez a méretcsökkenés vonzóvá teszi őket azok számára, akiknek korlátozott hely áll rendelkezésükre az asztalon, gyakran szállítják a gépüket (pl. LAN partikra), vagy egyszerűen csak egy letisztult, minimalista esztétikájú munka- vagy szórakoztató központot szeretnének a nappaliban.
Korlátok és Kompromisszumok
A méret azonban kompromisszumokkal jár. A legnyilvánvalóbb korlát a bővíthetőség. A Mini ITX alaplapok általában csak egyetlen PCIe x16 slottal rendelkeznek a videokártya számára, két RAM slottal, és korlátozott számú SATA és M.2 csatlakozóval. Ez a legtöbb felhasználó és játékos számára elegendő, de akiknek több bővítőkártyára (pl. hangkártya, hálózati kártya) van szükségük, azoknak ez a formátum nem megfelelő.
A legnagyobb kihívást azonban a kompakt méretből adódóan a hőmérséklet-menedzsment, azaz a hűtés jelenti. Egy kis, zsúfolt térben a nagy teljesítményű processzorok és videokártyák által termelt hő gyorsan felhalmozódhat, ami a komponensek teljesítményének csökkenéséhez (thermal throttling) vagy akár túlmelegedéshez is vezethet. A Mini ITX házak tervezői ezért rendkívül kreatív elrendezési megoldásokat és szellőzési stratégiákat alkalmaznak.
Belső Elrendezés és Tápegység
A Mini ITX házak esetében két alapvető belső elrendezési stílus dominál: a hagyományos "cipősdoboz" és a "szendvics" elrendezés. A hagyományos elrendezés a klasszikus toronyházak kicsinyített mása, ahol az alaplap függőlegesen helyezkedik el, és a videokártya közvetlenül az alaplap PCIe slotjába csatlakozik. A tápegység általában a ház elejében vagy tetején kap helyet. Ez a felépítés egyszerűbb és olcsóbb, de a videokártya szélessége és a CPU hűtő magassága gyakran korlátozottabb, mivel a komponensek osztoznak a ház szélességén.
Ezzel szemben a "szendvics" elrendezés egy sokkal kompaktabb és termikusan hatékonyabb megoldást kínál, amelyet a prémium SFF házak, mint például a népszerű DAN A4-SFX vagy a Louqe Ghost S1, tettek népszerűvé. Ebben a kialakításban az alaplap és a videokártya a ház két ellentétes oldalán, egymásnak háttal helyezkedik el, egy központi "gerincen". A videokártya egy speciális, hajlékony PCIe riser kábellel csatlakozik az alaplaphoz.

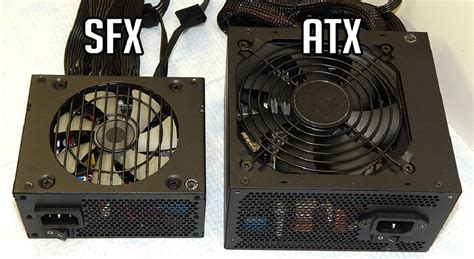

A tápegység szintén sarkalatos pont. Míg egyes nagyobb Mini ITX házak támogatják a szabványos ATX méretű tápegységeket, a legtöbb kompakt modell kisebb formátumot, SFX vagy SFX-L tápot igényel. Ezek a miniatürizált tápegységek drágábbak lehetnek, mint ATX társaik, de elengedhetetlenek a helykihasználás maximalizálásához. Az SFX-L formátum valamivel hosszabb, mint a szabvány SFX, ami lehetővé teszi egy nagyobb, 120 mm-es, halkabb ventilátor beépítését.
Hűtési Stratégiák
Az egyik legfontosabb szempont egy nagy teljesítményű Mini ITX gép építésénél a hatékony hűtés. A korlátozott belső tér miatt a légáramlás megtervezése kiemelten fontos. A legjobb hűtési teljesítményt általában a nagymértékben perforált, "mesh" panelekkel ellátott házak nyújtják, mivel ezek minimális ellenállást jelentenek a levegő útjában. A cél egy egyértelmű légáramlási útvonal kialakítása, ahol a hűvös levegő bejut a házba (intake), áthalad a forró komponenseken (CPU, GPU), majd a meleg levegő távozik a házból (exhaust).
A léghűtés a leggyakoribb és legköltséghatékonyabb megoldás. A CPU hűtő kiválasztásakor a legfontosabb korlátozó tényező a ház által megengedett maximális hűtőmagasság. Két fő típus létezik: a felülről fújó (top-down) és a toronyhűtők. A felülről fújó hűtők, mint például a népszerű Noctua NH-L9i vagy NH-L12S, alacsony profilúak és a processzorra merőlegesen fújják a levegőt, ami segít hűteni az alaplap VRM (feszültségszabályozó modul) és RAM komponenseit is.
A folyadékhűtés, különösen az AIO (All-in-One) rendszerek, egyre népszerűbbé válnak a Mini ITX világában. Egy AIO rendszer egy CPU blokkból, egy radiátorból és a kettőt összekötő csövekből áll. A radiátorra szerelt ventilátorok hűtik a rendszerben keringő folyadékot. Az AIO hűtés előnye, hogy a processzor által termelt hőt közvetlenül a ház szélére, a radiátorhoz szállítja, ahol hatékonyan ki lehet fújni a házból. Ez különösen előnyös a nagyon szűk, rossz szellőzésű házakban. A leggyakoribb radiátor méretek az ITX házakban a 120mm, 140mm, 240mm és 280mm.
My Best Mini PC Case Yet
Anyagok és Építési Minőség
Az építési minőség és az anyaghasználat jelentőséggel bír. A legtöbb ház acélból és műanyagból készül, de a prémium kategóriában gyakori a teljes egészében alumíniumból készült konstrukció. Az alumínium házak könnyebbek, jobban vezetik a hőt, és esztétikailag is magasabb minőséget képviselnek, igaz, az áruk is magasabb.
Kompatibilitás és Összeszerelés
Egy Mini ITX gép építése sokkal több tervezést és odafigyelést igényel, mint egy hagyományos ATX gépé. A legelső lépés a komponensek kompatibilitásának alapos ellenőrzése. A ház gyártójának weboldalán mindig részletes specifikációs lista található, amely tartalmazza a videokártya maximális hosszát, magasságát és vastagságát (slot szám), a CPU hűtő maximális magasságát, a támogatott tápegység formátumot (ATX, SFX, SFX-L) és a radiátor kompatibilitást.
A videokártya a legproblémásabb komponens. A modern, csúcskategóriás kártyák gyakran hatalmasak, 2.5 vagy akár 3 slot vastagságúak, és a hosszuk is meghaladhatja a 300 mm-t. Sok kompakt ITX ház egyszerűen nem képes befogadni ezeket a "szörnyetegeket".
A szerelési folyamat egy kirakós játékhoz hasonlít, ahol a sorrendnek kulcsfontosságú szerepe van. Általános szabály, hogy érdemes minél több komponenst (CPU, RAM, M.2 SSD) az alaplapra szerelni, mielőtt azt behelyeznénk a házba. A kábelmenedzsment különösen nagy kihívást jelent a szűkös térben. A moduláris tápegység használata szinte elengedhetetlen, mivel így megszabadulhatunk a felesleges kábelektől. A lapos, szalagkábelek vagy az egyedileg készített, méretre vágott kábelek sokat segíthetnek a légáramlás javításában és a rendezett belső kialakításában.
A tárolóeszközök elhelyezése is korlátozott. A legtöbb ITX ház egy vagy két 2.5 hüvelykes SSD/HDD helyet kínál. A legjobb megoldás azonban az M.2 formátumú SSD-k használata, amelyek közvetlenül az alaplapra szerelhetők, így nem foglalnak helyet a házban és nem igényelnek extra adat- és tápkábeleket.
| Komponens | Max. Méret/Specifikáció | Megjegyzés |
|---|---|---|
| Videokártya Hossz | 300 mm | Ellenőrizze a ház specifikációját! |
| CPU Hűtő Magasság | 150 mm | Fontos a ház méretéhez képest. |
| Tápegység Formátum | SFX / SFX-L | ATX csak nagyobb házakban lehetséges. |
| SSD/HDD Helyek | 1-2 x 2.5" | M.2 SSD ajánlott a helytakarékosság miatt. |
Ahogyan már utaltunk rá, a tápegység (PSU) kiválasztása nagyon fontos pontja egy Mini ITX gép építésének. Míg a nagyobb, 20 liter körüli ITX házak néha befogadják a szabványos ATX tápokat, ez jelentős kompromisszumot jelent a belső tér rovására, gyakran korlátozva a videokártya hosszát vagy a hűtési lehetőségeket. A valódi SFF élményhez a kisebb formátumú tápegységek, az SFX és az SFX-L szükségesek. Az SFX és az SFX-L közötti különbség a mélységükben rejlik. Az SFX-L valamivel mélyebb, ami lehetővé teszi egy nagyobb, 120 mm-es ventilátor beépítését a szabványos 92 mm-es helyett. Ez általában halkabb működést eredményez, különösen alacsony és közepes terhelésen, amikor a ventilátor lassabban forog vagy teljesen le is áll. A választás a két formátum között gyakran a ház kompatibilitásától függ; egyes ultrakompakt házak csak a kisebb SFX tápokat fogadják be.
A moduláris kábelezés nem luxus, hanem szinte kötelező eleme egy ITX építésnek. A moduláris tápegységek lehetővé teszik, hogy csak azokat a kábeleket csatlakoztassuk, amelyekre ténylegesen szükségünk van, drasztikusan csökkentve a felesleges kábelrengeteget. Ez nemcsak esztétikailag előnyös, hanem a légáramlás szempontjából is kritikus. A kevesebb kábel kevesebb akadályt jelent a levegő útjában, ami jobb hűtési teljesítményt eredményez.
