Könnyűszerkezetes ház műszaki leírása: alapelvek, szerkezetek és döntési szempontok

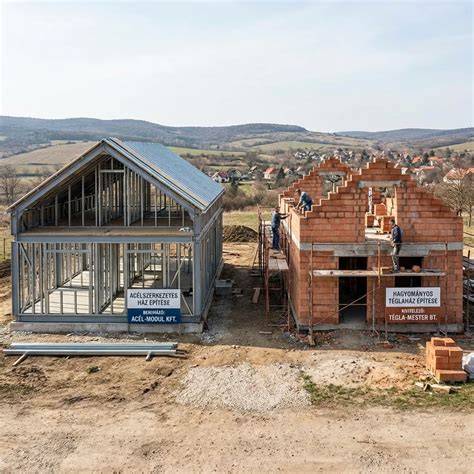

A könnyűszerkezetes házakkal foglalkozó cikksorozatunk első részében összefoglaltuk és ismertettük a könnyűszerkezetes házak tulajdonságait. Mostani írásunkban az épületek fajtáit vesszük górcső alá. Ha a mostani építőipari árak mellett egy közepes igényszintet célzunk meg, akkor azt tapasztalhatjuk, hogy a “hagyományos” téglaszerkezetes épületek négyzetméteráron való bekerülési költsége nagyságrendileg azonos az előregyártott, könnyűszerkezetes épületekkel. Mivel a munkadíjak jelentős részét teszik ki a kivitelezés teljes díjának, így a szerkezetek kiválasztásakor fontos szempont az, hogy a kivitelezés mennyi időt vesz igénybe.
Az építési idő könnyűszerkezetes házak esetében jobban kalkulálható. Amennyiben a könnyűszerkezetes épületek és a hagyományos szerkezetek között a bekerülési összeg nem mutat nagy eltérést, vagyis az ár szintjén nem tudunk dönteni a szerkezetekről, akkor érdemes megvizsgálnunk a telek adottságait és beépítési mutatóit. Egy új építésű ingatlan esetében szempont lehet, hogy mekkora bruttó és nettó alapterületet tudunk építeni a telekre. Emellett szintén fontos tényező, hogy melyik szerkezettel milyen szerkezeti vastagságok érhetők el.
Napjainkban fontos szerepet játszik a fenntarthatóság, az újrahasznosítás és a környezetvédelem is. Ilyen szemmel is érdemes körbejárni a lehetőségeket, hiszen komoly eltéréseket tapasztalhatunk. Ezenkívül, akárcsak minden más, az épületek is rendelkeznek várható élettartammal, amit jellemzően az építőanyagok függvényében lehet meghatározni a megfelelő karbantartások esetén. Ez a várható élettartam a könnyűszerkezetes épületek esetén 70-90 év, míg a faszerkezetek esetén 50-100 év.
Az acélszerkezetes épületek vázrendszereit üzemben előregyártott acélprofilokból készítik, amik általában hidegen hengerelt, horganyzott “U” és “C” profilok. Réteges falszerkezet alatt azt értjük, hogy a fal nem egyetlen anyagból épül fel. Nem homogén, hanem egyéb hőszigetelő és felületképző rétegeket is kap a falazat. A hagyományos belső vakolattal ellátott téglafal a külső oldali hőszigeteléssel és vakolással az egyik legelterjedtebb réteges falszerkezetünk.
Az előregyártott könnyűszerkezetes rendszerben a réteges falszerkezet lehet előregyártott SIP panel, vagy helyszínen felépített rétegrend. A főfalak vastagsága átlagosan 15-20 cm, a belső falak vastagsága pedig 10 cm. A homlokzati falak rétegrendje, azaz a réteges szerkezet anyagainak vastagsága és pontos anyagmegjelölése a tervezési feladat része. A helyszínen készített rétegrend esetén kőzetgyapottal töltik ki a vázaszerkezet közötti réseket, majd erre kerül egy réteg OSB lap. Ezek után következik a külső oldali hőszigetelés és a homlokzati felületképzés. A belső oldalra párazáró fóliát és belső oldali gipszkartonréteget helyeznek fel.
Dönthetünk úgy is, hogy a helyszínen felhelyezett kőzetgyapottal való kitöltést SIP panelekkel helyettesítjük. Tudnunk kell azt is, hogy a párazáró fólia felhelyezésével az épületeket páratechnikailag “lezárjuk”. Így az épületben keletkezett pára és nedvesség nem tud természetes módon távozni az épületből. Azzal is számolnunk kell, hogy a szerkezet minimális hőtároló tömeggel rendelkezik. Hőtároló tömeg alatt azokat az épületszerkezeteket értjük, amelyek a beeső napsugárzás, légáramlás és az épületen belüli levegő hatására felmelegednek vagy lehűlnek. A szerkezetek hőtároló- és hőcsillapító képessége teszi lehetővé azt, hogy nyáron az épület képes csökkenteni a levegő hőmérsékletét. Hiszen nehezebben melegszik át, télen pedig fordítva, nehezebben hűl le.
A SIP panel elnevezés alatt hőszigetelt építési táblát értünk. A SIP rendszer részét képezi a falszerkezet és tetőszerkezet, viszont a födém kialakításhoz kiegészítő fa vagy fémgerendákat kell alkalmaznunk, hogy a megfelelő teherbírást kialakítsuk. Azért, hogy az épület légtömörsége - huzatmentessége, illetve a szerkezeteken keresztül minél kisebb hőáramlása - biztosított legyen, az elemek közé habtömítés kerül. A polisztirol hőszigetelés és a panelek közti légtömörséget biztosító habtömítés ebben az esetben is egy páratechnikailag zárt rendszert eredményez.
A fa mint építőanyag nagy múltra tekint vissza a történelem során. A faházak - akár gerendaházak, akár készházak - számos előnnyel rendelkeznek. A fa súlyának és szilárdságának megfelelő aránya lehetővé teszi a szerkezeti méretek optimalizálását. Ez azt jelenti, hogy az építés a legkedvezőbb és egyben a legkevesebb fölösleges anyaghasználatot teszi lehetővé. A fa tartószerkezeti elemeken kívül készítenek faagyagú hőszigetelést is farostlemezből. A farostszigetelés nagy tömörségének köszönhetően viszonylag jó hangszigetelést is biztosít, az átmelegedéséhez pedig több idő kell, mint amennyi ideig a nyári időszakban a Nap megsüti, így lényegében a farostszigetelés nem tud átmelegedni.
A faszerkezet páradiffúziós szempontból is jól működő rendszer. A páradiffúzió a párának a hideg felülettel történő kondenzációja, vízkicsapódása. Azaz, ha a levegőben található nagy mértékben jelen lévő pára találkozik egy hidegebb falfelülettel, ott vízkicsapódás, rosszabb esetben penészesedés keletkezik. Minél hidegebb a határolófelület, annál nagyobb az esélye a párakicsapódásnak. Viszont a fa képes felvenni páraterhelés esetén az épületben keletkezett párát, szükség esetén pedig képes leadni is azt, így az épület páradiffúziós szempontból nyitott, természetesen képes “lélegezni”.
Az előregyártás a könnyűszerkezetes házak egyik nagy előnye. Ez azt jelenti, hogy az épület szerkezeti elemeit, falait, födémeit, tetőelemeit egy üzemben gyártják le. A milliméterpontos méretezésnek és gyártásnak köszönhetően az épületek kivitelezési pontatlansága minimális a helyszíni gyártáshoz képest, a kivitelezés elhanyagolható hulladékkal jár. A felsorolt könnyűszerkezetes technikák mindegyike bátran választható és alkalmazható. Az épületre szabott, egyedi tervezés fontossága ebben az esetben is kiemelendő!
A főbb fal- és rétegrendek részletezése
A helyszínen készített rétegrend esetén a vázszerkezet közötti réseket kőzetgyapottal töltik ki, majd erre kerül egy OSB lap, ezt követi a külső oldali hőszigetelés és a homlokzati felületképzés. A belső oldalra párazáró fóliát és belső oldali gipszkartonréteget helyeznek fel. A SIP panel pedig tartalmazza a falszerkezetet és a tetőszerkezetet, a födém kialakításhoz pedig kiegészítő fa vagy fémgerendákat kell alkalmazni a teherbírás érdekében. Az elemek közé HABTömítés kerül a légtömörség és a minimális hőáramlás érdekében.
Az építési megfontolásoknál érdemes figyelembe venni, hogy a párazáró fólia lezárja a páratechnikai útvonalat, így a belső páratartalom alakulását is befolyásolja. A hőtároló tömeg hiánya miatt a könnyűszerkezetes szerkezetek gyorsabban reagálnak a külső hőmérséklet-változásokra, ezért a légtömörség és a rétegrend kiemelten fontos. A faszerkezetek viszont jobb páradiffúziót tesznek lehetővé, ami a belső levegő minőségét és a penészesedés kockázatát befolyásolja.
Az anyagokra vonatkozó összefüggések
- A fa súlya és szilárdsága lehetővé teszi a szerkezeti méretek optimalizálását.
- A farostszigetelés jó hangszigetelést ad, és lassítja a felmelegedést.
- A SIP panelek gyakran tartalmazzák a falszerkezetet és tetőszerkezetet; a födémhez extra keretrendszert igényelnek.
- A vázszerkezetek közötti üregek töltése kőzetgyapottal vagy SIP panelekkel történhet.
- A belső és külső rétegek kölcsönhatása határozza meg az energiahatékonyságot és a páratechnikai stabilitást.
Élettartam és karbantartás
A könnyűszerkezetes házak várható élettartama 70-90 év, a faszerkezeteké 50-100 év. Az építőanyagok függvényében a karbantartás kulcsfontosságú, hiszen az idő múlásával a nedvesség és a hőmérséklet-ingadozások hatásai befolyásolhatják a struktúra stabilitását és energiahatékonyságát.
Könnyűszerkezetes Grafitos SIP ház szerkezetkész kivitelezése
Telek és beépítés - hogyan döntsünk?
Amennyiben a bekerülési összeg nem ad egyértelmű előnyt egyik szerkezet felé sem, érdemes megvizsgálni a telek adottságait és beépítési mutatóit. Milyen alapterületre van szükség a telekre, és milyen vastagságú szerkezet érhető el? Ezek a tényezők befolyásolják a végső döntést és a kivitelezés időigényét is.
Összegzés: választható és egyedi tervezésre felhívó megközelítés
Az előregyártott könnyűszerkezetes technikák mindegyike bátran alkalmazható, és az épületre szabott, egyedi tervezés kiemelten fontos. A különböző technikák kombinálhatók, és a választás során érdemes figyelembe venni a tartósságot, a hőtároló képességet, a páradiffúziós tulajdonságokat, az energiatakarékosságot és a kivitelezési időt.
