Layher állványépítés: Innováció és hatékonyság a digitalizáció jegyében
Az építőiparban, ahogyan az élet minden más területén, rendkívül nagy erőkkel hódít tért a digitalizáció. Az állványozásban is roppantul fontos a profi műszaki tervezés, hiszen a hatékony működés mellett óriási költségcsökkentési lehetőséget rejt magában. A Layher partnerei sikere érdekében feltette magának a kérdést, hogyan lehet az építőiparban alkalmazott BIM - Building Information Modeling - koncepciót az állványozásra is adaptálni, hiszen a bevált Layher rendszerek lehetővé teszik a gyors és biztonságos munkavégzést, azonban nem tartoznak a tényleges épületstruktúrához.
Ezenkívül az állványok önálló szerkezetként is alkalmazhatók, úgy mint hidak, lépcsők, lépcsőtornyok. 2019-ben a Bauma szakvásáron a Layher bemutatta a Scaffolding Information Modeling, röviden Layher SIM rendszerét, amely a folyamatok digitalizálásával segít az állványozást még hatékonyabbá tenni.

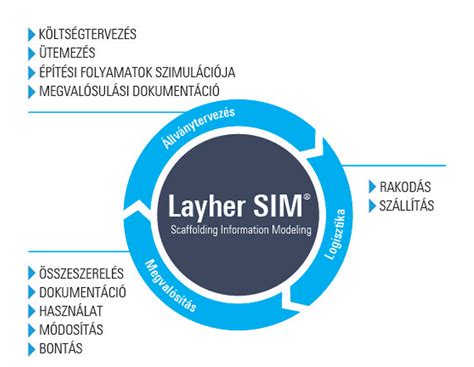

Layher SIM: Az állványozás jövője - Digitális tervezés az átlátható és hatékony megvalósításért
A Layher egy 3D modelleken alapuló koncepciót dolgozott ki az állványozási folyamatok digitalizálására, mely lefedi az összes fő tényezőt, ami befolyásolja az állványozást a tervezéstől kezdve, a logisztikán át, a kivitelezésig. A Layher SIM nem csak lehetővé teszi az állványozók számára az állványszerkezetek hatékonyabb megtervezését, összeszerelését és kezelését, hanem a BIM-mel együtt, egymást kiegészítve használható.
A SIM részeként az integrált Layher szoftvermegoldás, a LayPLAN SUITE egy rendkívül hatékony eszköz az ügyfelek kezében. A felhasználóbarát LayPLAN CLASSIC segítségével az előre meghatározott állványozási munkák könnyen és gyorsan megtervezhetők. A komplexebb mérnöki tervezést igénylő állványszerkezetekhez pedig a LayPLAN CAD ajánlott.
Helyszíni tervezés és ütemezés
Az állványszerkezetek megbízható 3D-s tervezése csak egy a sok előny közül. Ehhez hozzáadódik még az állványzat valósághű megjelenítése, amely lehetővé teszi a munka összehangolását más szakágakkal, valamint az építési sorrend szimulációja. További előny a megtervezett állványzat exportálási lehetősége a statikai programokba, valamint az anyaglisták és a felépítési vázlatok könnyű kinyerése.
Az átláthatóság minden munkafolyamatnál a költségek csökkenését, valamint a biztonság és a jövedelmezőség növekedését eredményezi. Amikor az építőipari vállalkozók együtt dolgoznak a Layher állványokat építő ügyfelekkel, a hatékony és zavartalan építési folyamatoknak köszönhetően nagyfokú tervezési biztonságra, költségellenőrzésre és mindenekelőtt időben befejezett projektekre számíthatnak.

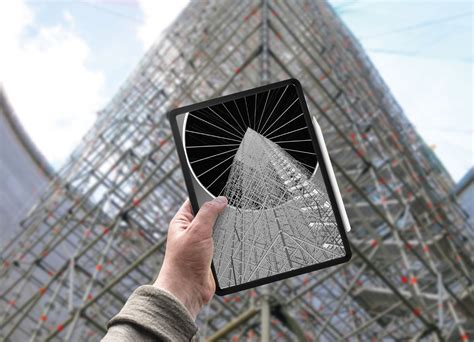

Layher SIM alkalmazása Magyarországon: Tiszaújvárosi MOL kolonnák beállványozása
Az építőiparban, ahogyan az élet minden más területén, egyre nagyobb mértékben hódít teret a digitalizáció. Az állványozásban is roppantul fontos a profi műszaki tervezés, hiszen a hatékony működés mellett óriási költségcsökkentési lehetőséget rejt magában. A Layher partnerei sikere érdekében feltette magának a kérdést, hogyan lehet az építőiparban alkalmazott BIM (Building Information Modeling) koncepciót az állványozásra is adaptálni, hiszen a bevált Layher rendszerek lehetővé teszik a gyors és biztonságos munkavégzést, azonban nem tartoznak a tényleges épületstruktúrához.
Ezenkívül az állványok önálló szerkezetként is alkalmazhatók, úgy mint hidak, lépcsők, lépcsőtornyok. 2019-ben a Bauma szakvásáron a Layher bemutatta a Scaffolding Information Modeling, röviden Layher SIM rendszerét, amely a folyamatok digitalizálásával segít az állványozást még hatékonyabbá tenni.
Az üzem élettartam növelését megvalósítandó projekthez szükség volt a kolonnák állapotának előzetes felmérésére és felújítására, amelyhez több alacsonyabb és két magasabb (86 és 81 méter) kolonna beállványozása valósult meg. A projekt során modern fotogrammetriai módszereket alkalmaztak, melyek rendkívül alkalmasak ipari környezetben a komplex berendezések pontos feltérképezésére. Drónfelvételek alapján 3D pontfelhőt készítettek a kolonnákról, ezt AutoCad-be importálták, ahol elkészítették a statikailag is helytálló, pontos állványterveket. Az állványozásban is a digitalizáció a jövő.
LayPLAN SUITE: Integrált szoftvermegoldás az állványtervezéshez
Az állványzat építése során az idő és az anyag kulcsfontosságú tényezők. Annak érdekében, hogy mindkettőt a lehető leghatékonyabban ki tudjuk használni, a Layher megalkotta a LayPLAN SUITE integrált szoftvermegoldást.
LayPLAN CLASSIC
A LayPLAN CLASSIC modullal könnyen és gyorsan konfigurálhatók a Layher Allround és Blitz rendszerekhez egyedi állványmegoldások akár homlokzati állványokról, szerelőállványokról vagy szabadon álló tornyokról, ideiglenes tetőkről legyen szó.
LayPLAN CAD
A LayPLAN CAD lehetőséget biztosít komplexebb állványszerkezetek mérnöki pontosságú, háromdimenziós tervezésére. Központi eleme egy átfogó elemkatalógus, amely a szerkezet drótvázas ábrázolása mellett lehetővé teszi az állványelemek valósághű 3D-s megjelenítését is.
LayPLAN Material Manager
A LayPLAN Material Manager segítségével az összetevők előnézeti képekkel együtt megjeleníthetők és opcionálisan beilleszthetők a nyomtatásba is. Az elemek így gyorsabban beazonosíthatók mind a raktárban, mind a helyszínen történő összeszerelés során.
LayPLAN VR Viewer
Az ingyenes LayPLAN VR Viewer lehetővé teszi az állványszerkezetek virtuális túráit, valósághű térbeli ábrázolással a teljes állványzatról és annak környezetéről.
LayPLAN TO RSTAB
A LayPLAN TO RSTAB segítségével lehetővé válik a LayPLAN CAD-ben megtervezett Layher Allround állványzatok kényelmes és gyors átvitele a Dlubal RSTAB programba. Statikai számításhoz nincs szükség az állvány újramodellezésére, ami a felhasználók számára jelentős időmegtakarítást jelent.
Layher SIM® Industry - Short
Layher Allround építőipari és ipari állványrendszer: A sokoldalú és rugalmas térállvány
Miért érdemes a Layher Allround állványrendszert választani? Különlegessége az egyedi, csavarmentes innovatív Allround Kötési Technológia, azaz az állványzat összeszereléséhez csak egy kalapácsra van szükség. Így az egyszerűség garantált.
A Allround rendszer a minőségi alapanyagoknak köszönhetően minden terhelhetőségi és biztonsági előírásnak megfelel, így szabályszerű felépítés esetén maximálisan munkabiztos! Az állványrendszer rugalmasan felhasználható és minimális karbantartást igényel. A hosszú élettartam, valamint a minőségi termék biztosítja a befektetés megtérülését és a hosszú távú költséghatékonyságot!
Kiválóan kialakítható bármilyen geometriai térbeli alakzat az Allround elemekből, így a tervezés és megvalósítás során a határ a csillagos ég. Ezt az állványrendszert szinte bármilyen célra fel lehet használni ipari- építőipari környezetben egyaránt. Homlokzati munkákhoz kiválóan alkalmazható, valamint színpadok, lelátók, védő- és nehézállványok, valamint gurulóállványok is építhetők belőle.
Az Allround rendszer a piacon jelenleg elérhető egyik legmodernebb állványozási módszer, amely bármilyen építési helyzetben alkalmazható. Az állványozók így egy átfogó szakmai tudást sajátíthatnak el, amely még minőségibb és hatékonyabb munkavégzést eredményez.

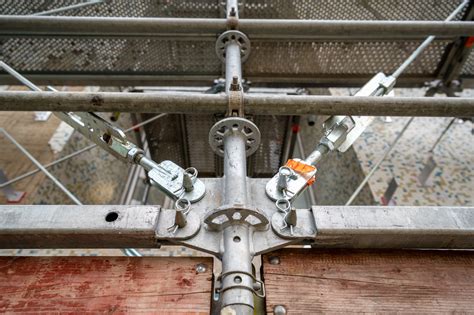

A Layher a sokoldalú felhasználás érdekében 1974-ben új dimenziókat nyitott meg az állványozásban. Kiváló mérnöki munka eredménye, hogy különféle szögekben akár 8 ponton csatlakoztathatók egyéb elemek az állványzathoz, a szerkezetileg jól átgondolt, egyedi Allround tárcsa segítségével. Ez az ami lehetővé tette hogy az Allround a modulállvány szinonimájává váljon, hiszen ezzel a rendszerrel bármilyen térbeli alakzatot fel lehet építeni.
Layher Allround Lightweight építőipari és ipari állvány
- Gyors: Új alapanyag, kisebb falvastagság, új gyártástechnológia, ami csökkentett súlyhoz vezet a teherbírás csökkenése nélkül.
- Gazdaságos: Egy oszlop a normál és a függesztett állványokhoz.
- Biztonságos: AutoLock funkció
- Ergonómikus: A fejmagasság növelése akár 10 cm-el. Kisebb rakodási méret az új erősített tartók esetén.
- Integráció: Minden Allround elemmel kompatibilis.
Layher rendszerek széles skálája
A Layher számos további rendszert kínál az építőipari igények kielégítésére:

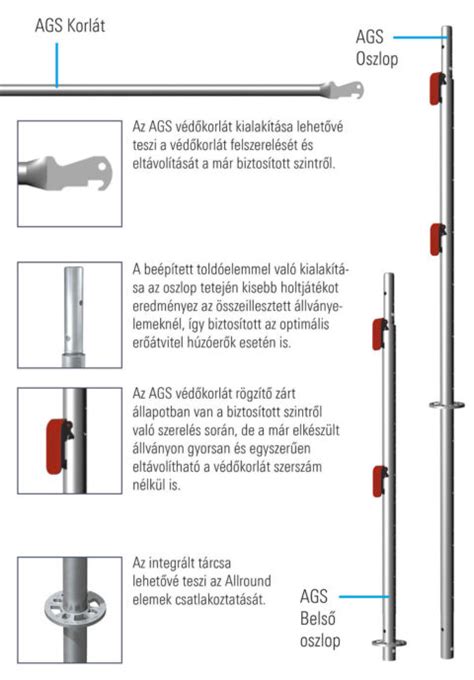

- AGS moduláris állványrendszer: Egyesíti a homlokzati állványrendszerek előnyeit a moduláris állványzat rugalmas szerelhetőségével.
- Lépcsők (Podest és Moduláris): Biztonságos és kényelmes fel- és lejárást biztosítanak.

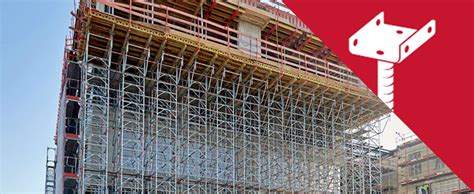

- Allround TG 60 nehézállvány: Nagy teherbírású, gyorsan és egyszerűen felépíthető nehézállvány.
- Allround Bridge rendszer: Nagy fesztávolságú hidak és alátámasztó szerkezetek kialakítására alkalmas.
- Allround FW rendszer: Nagy fesztávú áthidalásokhoz és nagy terhek alátámasztására ideális.
- Alumínium FlexBeam: Könnyű súlyú, nagy teherbírású gerenda, ideális hidakhoz és emelvényekhez.
- Alumínium TwixBeam: Sokoldalú, nagy szilárdságú alumínium gerenda különböző alkalmazásokhoz.
- Védőtetők (Protect rendszer, Keder tető XL): Időjárás-, por- és zajvédelem biztosítása.
- Allround Star keretek: A Blitz állvány előnyeit viszi át az Allround rendszerre, növelve a szerelési teljesítményt.
A Layher állványrendszerek kiválóan alkalmasak ipari és építőipari környezetben egyaránt, legyen szó homlokzati munkákról, színpadokról, lelátókról, védő- vagy nehézállványokról, illetve gurulóállványokról.
Layher SIM® Industry - Short

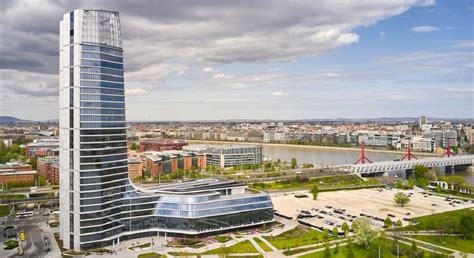

MOL Campus: A legmagasabb épület állványozása Layher megoldásokkal
A MOL Campus, Budapest legmagasabb épülete, egy lenyűgöző projekt, amelynek kivitelezése során a Layher állványrendszerek kulcsfontosságú szerepet játszottak. A 28 emeletes, 143 méter magas toronyház egyedi kialakítása és a speciális építési körülmények (mint a 120 méteres magasságban jelentkező erős szél) komoly kihívást jelentettek az állványozók számára.
A tervezés során a rendelkezésre álló BIM modell segítségével 3D állványtervet készítettek, figyelembe véve az épület homlokzati síkjából jelentősen kinyúló állványrészeket és a szélterhet. A Layher Allround állványrendszer alapelemeit és speciális kiegészítőit alkalmazták, amelyek kiválóan alkalmasnak bizonyultak az egyedi és nem mindennapi igények kielégítésére.
A projekt során több ütemben épült az állványzat, igazodva a kivitelezési munkákhoz. Különlegességet jelentett a 120 méter magasan induló, közel 145 méter magasra nyúló koronaállványzat, amelynek rögzítése a nagy szélteher miatt kulcsfontosságú volt. További nehezítő tényező volt az állványra kerülő ponyvaburkolat, amely a szélterhet akár háromszorosára is növelheti.
Az állványzat teherbíró állványként is kiválóan megállta a helyét, lehetővé téve bármilyen geometria és felület lekövetését. A növényfal állványzatának kibővítésével az épület északi és déli oldalán homlokzati szerelésre szolgáló állványok épültek. A kilógó állványrészek rögzítése, ahol nem volt alkalmas felület, egyedi megoldásokat igényelt, amelyeket a belső, földről induló állványzat tartott.
A függesztett állványzat, amely a zárófödémhez képest mínusz 12 méterig biztosította a munkavégzés feltételeit, létrás feljárókkal és rakodószintekkel segítette a kényelmes közlekedést és a hatékony munkavégzést. A két merevítő mag közötti szakaszon kialakított rakodópódiumok kellő teherbírást nyújtottak az építőanyagok fogadására.
A részben „levegőben lógó” állványzat biztonságos rögzítését a nagy teherbírású Allround FW elemekkel oldották meg. A 10 darab konzolos kialakítású FW tartó közel 20 tonna súlyt tartott meg 5 méteres kinyúlással. A rögzítési módszerek korlátozottsága és az épületszerkezet ívessége kihívást jelentett, de merev állványzattal, tömör menetes talpakkal és a vasbeton födémbe fúrt kikötő szárakkal oldották meg a stabilitást.
Az állvány építése során a súlycsökkentési lehetőségek, mint a „lightweight” (könnyített súlyú) állványelemek használata, rendkívül fontosnak bizonyultak. A kilógó állványrészen alkalmazott Robust (alu/fa) járólapok kis súlyuk mellett zárt felületet biztosítottak, növelve a munkabiztonságot. Az állvány érdekessége, hogy az építési felvonót fogta közre, biztosítva a szabad közlekedést.
Layher SIM® Industry - Short
A Layher az Ön sikerének alapja! Ez több, mint állványozás - Megbízhatóság, Partnerség, Tapasztalat.
