Villanyóra elhelyezése a családi házban: útmutató a szabványos mérőhelytől a költségekig
Ön az ELMŰ által regisztrált villanyszerelőt keresi Budapesten vagy az agglomerációban? Teljesítménybővítésre van szüksége? Szeretné villanyóráját áthelyezni vagy mérőhelyét szabványosítani? Vezérelt árammal, H tarifával csökkentené villanyszámláját? A témakör érinti a tervezést, a kivitelezést, a szolgáltatóval való egyeztetést és a költségbecslést is.
A mérőhely alapelvei és a szabványosítás fontossága
A szabványos mérőhely kialakítására az MSZ 447:2019 szabvány vonatkozik. A mérőhelyet általában a lakótéren kívül kell elhelyezni, lehetőleg az utcafronti homlokzaton, a járószinttől mért 60-180 cm magasságban, a lehető legrövidebb csatlakozóvezeték-hosszal. A legkisebb, 2 db villanyóra befogadására alkalmas szekrény mérete 60 cm széles és 75 cm magas. A mérőhely számos tényezőtől függ: a fogyasztói igények, a vezetékek keresztmetszete, a földelés és a védelmi berendezések, a helyszín adottságai és a szolgáltatói előírások.
A mérőhely és a vezetékek megtervezése
- Minimálisan a mérőhely beépítéséhez és a berendezések elhelyezéséhez a szolgáltató előírásai és az MSZ 447:2009 szabvány előírásai az irányadóak.
- A méretlen fővezeték és a mért fővezeték keresztmetszete legyen a vonatkozó előírások szerint: általában 10 mm² a mérőhelyen, és 6-16 mm² közötti vezetékek alkalmazhatók a fázisvezetők függvényében.
- A mérőszekrénynek függőleges falra vagy stabil szerkezetre kell felszerelni, döntés vagy ferde állás nem megengedett.
- 3×80 A felett már szükség van előzetes egyeztetésre és engedélyre a szolgáltatónál, mivel a mérőhely és a vezetékek tervezése kizárólag regisztrált villanyszerelő feladata.

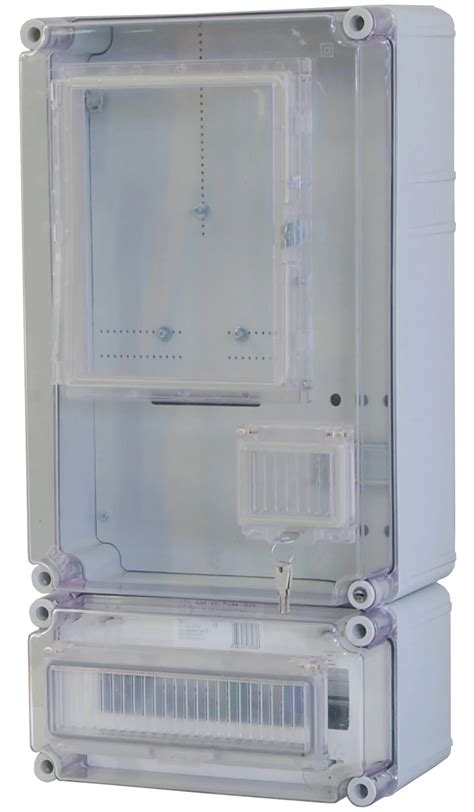

A háromfázisú mérőhely és a terhelési igények
Ha a házban nagyobb fogyasztók érkeznek - például elektromos fűtés, sütő vagy sütőlapok, mosók és más nagyfogyasztók -, akkor gyakran felmerül a háromfázisú mérőhely kiépítésének igénye. A háromfázisú rendszer kiépítése több helyet igényel a mérőszekrényben és a bekötésekben, és a kivitelezés megvalósítása csak a szolgáltató által jóváhagyott terv alapján történhet.
Érintésvédelmi és biztonsági szempontok
A mérőhelyet úgy kell tervezni és kialakítani, hogy a kezelhetőség és a biztonság megmaradjon. A mérőhelyet úgy kell elhelyezni, hogy hozzáférhető legyen, és a külső behatásoktól védett legyen. A mérőhelyiségbe tegyen be egy kisebb tűzoltó készüléket (porral oltó, minimum 1-2 kg). A FI-relé beépítése erősen ajánlott, mert ez azonnal lekapcsolja az egész hálózatot zárlat vagy meghibásodás esetén.
A vezetékek megválasztása és a csatlakozóvezeték
- A vezetékezést az elosztói engedélyes feladata lehet, de ha a feltehetően nagyobb teljesítmény meghaladja a javasolt kereteket, akkor a mérőhely kiépítését és a csatlakozásokat meg kell tervezni és jóváhagyni.
- Minimális és maximális keresztmetszetek: a mérőhelyen a mérővezetékek általában 6-16 mm² közötti réz vezetékeket igényelnek, a mérőszekrény tehát a méretezési követelmények szerint legyen kiépítve.
- A PEN vezeték alkalmazása speciális előírásokat von maga után, ezért ezt csak szakértői felügyelettel szabad tervezni és kivitelezni.
A megvalósítás lépései és a költségek
A mérőhely kialakítása és szabványosítása költségének megállapítása összetett feladat. Az alapmunkálatok, például egy új mérőóra telepítése, általában 50 000-80 000 Ft között mozognak. Ha teljesítménybővítés is szükséges, az további 50 000-100 000 Ft körüli költségeket jelenthet. Helyszíni felmérés általában 10 000-20 000 Ft, és falba szerelési munkák is további költségekkel járhatnak. A háromfázisú mérőhely kialakításának árazása általában 280 000 Ft-tól kezdődik, a tartalmazott anyagköltség, munkadíj és egyéb növekmények miatt.
Az árképzés függ a helyszíntől, az anyagoktól és a választott vállalkozótól. Ajánlatkérésre több vállalkozó bevonása javasolt, hogy összehasonlíthassuk az ár-érték arányt és a rejtett költségeket elkerüljük. Fontos, hogy az árajánlat tartalmazza az anyagköltséget és a munkadíjat, de előfordulhat, hogy ezek egy összegben jelennek meg "kulcsrakészen" formában.
A bemutatott rendszer kiépítésének gyakorlati útja
- Keressen regisztrált villanyszerelőt az adott szolgáltató által ajánlott rendszerben (pl. ELMŰ, MVM, E.ON).
- Gestaltálja a mérőhely és a fővezetékek méretezését az MSZ 447:2019 és a szolgáltató üzletszabályzata alapján, és készíttessen tervet a kivitelezéshez.
- Előzetesen egyeztessen a szolgáltatóval a 3 fázisú mérőhely engedélyezéséről, ha 32 A fölötti igény merül fel.
- Szerezze be a szükséges engedélyeket és készítse elő a mérőhelyet a kivitelezésre.
- Értesítse a szolgáltatót a mérőhely átalakításáról vagy cseréjéről, és várja meg a jóváhagyást.

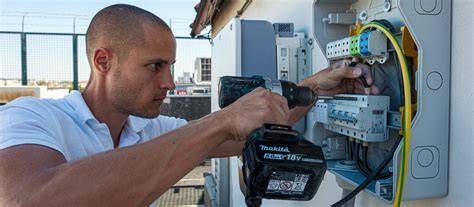

- Kivitelezés: a mérőszekrényt, a kismegszakítókat és a kapcsolóberendezést a regisztrált villanyszerelő telepíti és plombálja.
Ha a mérőhelyet újra kell helyezni, vagy nagyobb teljesítményre van szükség, a szolgáltató mérőhelycserét írhat elő. A mérőhely kiépítésére az egyedi eljárás alternatívájaként tipizált megoldások léteznek, amelyekkel gyorsabban, kevesebb bürokráciával lehet eljárni, de mindenképpen a tervszerű engedélyezés és kivitelezés a mérőhelyek biztonságos és szabványos működésének alapja.
Néhány gyakori kérdés és válaszok
- Miért szükséges a mérőhely szabványosítása? - A szabványos mérőhely biztosítja a biztonságos és megbízható villamos ellátást, megkönnyíti a hálózat bővítését és a szolgáltató átvételi eljárásait.
- Kell-e 3 fázisú mérőhelyet készíttetni minden házban? - Nem minden esetben, csak ha a fogyasztás megnövekedése vagy a hazai elosztói előírások ezt megkívánják, például több nagy teljesítményű berendezés esetén.
- Mennyi idő lehet a kivitelezés? - A kiszállás és a munka típusa függvényében általában több munkanap, gyakran 5-15 nap közötti időtartam lehet.
A modern technológiák hatása a mérőhelyre
Okos technológiák beépítése a háztartásokba - például okos bojlerek - segítenek a melegvíz fogyasztásának optimalizálásában. H tarifával kedvezőbb árat lehet kiépíteni a hőszivattyús megoldásokhoz, és a vezetékek méretezése a folyamatos és biztonságos üzemeltetés érdekében elengedhetetlen. A H-tarifa igénylésének lehetőségei között a leggyakoribb a vezérelt mérés módosítása, amely során csak szolgáltatói mérőcsere szükséges, és nem feltétlenül jár szabványosítási kötelezettséggel.
Gyakorlati tipp a sikeres mérőhelyhez
- A mérőhelyet olyan helyre telepítsék, amely könnyen hozzáférhető és száraz, védett a külső hatásoktól. A mérőszekrényt olyan helyre kell telepíteni, amely a jövőbeni karbantartásokat megkönnyíti.
- Válasszanak minőségi, tanúsított termékeket (például Schneider, ABB, Eaton, Hager vagy Legrand) a későbbi problémák minimalizálása érdekében.
- Kérjenek több ajánlatot, és hasonlítsák össze a teljes költséget (anyagok, munkadíj, engedélyek, felmérés).
Összefoglaló a mérőhely átalakításáról
A mérőhely átalakítása és szabványosítása nagy körültekintést igényel, és a szolgáltató előírásai szerint kell eljárni. A helyszín, a vezetékek keresztmetszete és a csatlakozók kiválasztása mind meghatározó tényező. A kiegyensúlyozott terhelés és a földelés megbízható kialakítása kulcsfontosságú a biztonságos üzemeltetéshez. A mérőhely létrehozása vagy felújítása előtt érdemes szakemberrel egyeztetni, és a szolgáltatóval közösen kidolgozni a legmegfelelőbb megoldást.
