Elektromos fűtőkaloriferek beépítése és működése

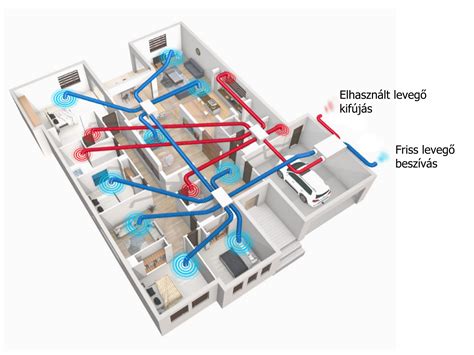

Az elektromos kaloriferek feladata, hogy az elektromos fűtőegységekben, illetve szellőztetőrendszerekben a tiszta levegőt felfűtsék. Beépítési helyüktől függően lehet utó- és előfűtési funkciójuk is. Az elektromos készülékeken kívül létezik vizes típus is. Nézzük, mit érdemes még tudni az elektromos kaloriferekről!
Az elektromos kaloriferek kör vagy négyszögletes csatlakozásúak, ezt a légcsatorna keresztmetszete határozza meg. Csatlakoztathatóak közvetlenül a légkezelőhöz vagy a légcsatorna hálózathoz, függőlegesen és vízszintesen egyaránt.
A befújt levegő hőmérséklete a fűtőpatron beépítési helye és a mérés helye között jelentősen változik, tehát ezt az adott munkához szükséges méretezni. A hőmérséklet függ többek között a légmennyiségtől, a fűtőpatron teljesítményétől és a légsebességtől.
Az elektromos kalorifer esetében nagyon fontos, hogy a berendezés megfelelő hővédelemmel legyen ellátva. A cégünk által kínált elektromos kaloriferek jellemzője, hogy kb. 55 oC-nál a túlmelegedés védelem lekapcsolja a fűtőbetétet, így elkerülve a tűz kialakulását. Alapvetően könnyen beépíthetőek, azonban arra figyelni kell, hogy az elektromos kapcsolódoboz ne legyen fejjel lefelé. Benyúlás elleni védőrács alkalmazása szükséges, ha a fűtőelemekkel közvetlen fizikai érintkezés lehetséges.
CVA - M elektromos fűtőkaloriferek (300 - 18000 Watt)
Kör keresztmetszetű elektromos elő- vagy utófűtő kaloriferek ON/OFF vezérléssel. Maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kalorifereken 1.5 m/s. Beépítési méretek NA 100 - 500 mm. Készülékek teljesítménye 300 - 18000 W. Elektromos betáplálásuk 230 - 400 Volt AC.
CVA - MPX elektromos fűtőkaloriferek (300 - 12000 Watt)
0-10 Volt külső jelről vezérelt, beépített pulzerrel ellátott, kör keresztmetszetű elektromos fűtő kaloriferek. Kétlépcsős túlfűtés elleni védelemmel ellátott (50 és 100 °C elérésekor). A kívánt minimális légsebesség a kalorifereken 1.5 m/s. A beépítési méretek NA 100 - 400 mm. Teljesítményük 300 - 12000 W. Elektromos betáplálásuk 230 - 400 Volt AC.

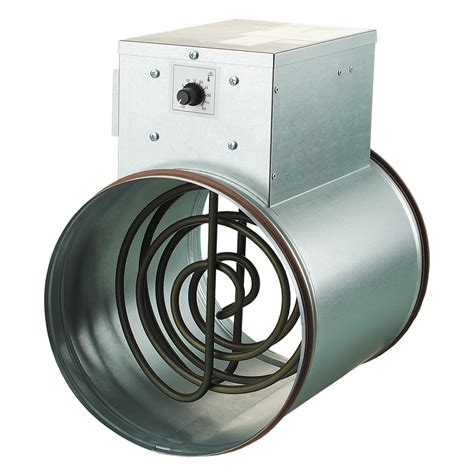

CVA - MPI elektromos fűtőkaloriferek beépített pulzerrel (300 - 18000 Watt)
Kör keresztmetszetű elektromos fűtő kaloriferek beépített pulzerrel. A kívánt hőmérséklet a kaloriferekre szerelt potenciométeren állítható be. A kilépő levegő maximális hőmérséklete +50 °C. A minimális légsebesség a kalorifereken 1.5 m/s. A beépítési méretek NA 100 - 500 mm. Teljesítményük 300 - 18000 W. Elektromos betáplálásuk 230 Volt AC.
CVA-MPI Elektromos fűtő kalorifer beépített pulzerrel felszerelt kör keresztmetszetű kialakítású légcsatornákhoz alkalmazható fűtőberendezés. A kaloriferre szerelt potenciométerrel állítható be a kívánt hőmérséklet, a levegő hőmérséklet méréséhez pedig egy külső NTC érzékelőt szükséges még beépíteni. Két lépcsős túlmelegedés elleni védelemmel rendelkezik automatikus újraindítással, plusz manuális újraindítóval gombbal. Az első fokozat 50⁰C-nál kapcsol be, ebben az esetben automatikusan újraindul. A második fokozat 100 ⁰C elérése esetén kapcsol be a házon található újraindítás gomb segítségével. A beállítható hőmérsékleti tartomány: 30⁰C. A maximális kilépő hőmérséklet: 50⁰C. A fűtőszálak anyaga AISI 304 rozsdamentes acél. A ház AluZinc bevonatú acélból, a fűtőelemek pedig AISI 304 rozsdamentes acélból készülnek. A légzárás biztosítása érdekében a csatlakozó csonkok gumitömítésekkel ellátottak. A biztonság érdekében a fűtőkalorifer 2db hővédelmi termosztáttal és csavaros rögzítéssel felszerelt a könnyű csatlakoztatás érdekében. A kívánt minimális légsebesség a hőcserélőn 1.5 m/s. A beépítési méret NA 100 mm-től egészen NA 500 mm-ig, a teljesítmény tartomány pedig 300W-tól 18000W-ig terjed. Elektromos betáplálás: 230 vagy 400 V AC.
CVA - MQI elektromos előfűtő kaloriferek (300 - 12000 Watt)
Kör keresztmetszetű elektromos előfűtő kaloriferek gyárilag beépített nyomáskapcsolóval. 2 fokozatú hővédelemmel, áramlásérzékelővel, befújt levegő hőmérséklet érzékelővel. Maximális kilépő hőmérséklet -5°C (előfűtő max -20°C-ról). A kívánt minimális légsebesség a kalorifereken 1.5 m/s. Beépítési méretek NA 125 - 400 mm-ig. Teljesítményük: 300 - 12000 W.
Különböző típusok és teljesítmények
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 300 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 600 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
0-10 Volt külső jelről vezérelt, beépített pulzerrel ellátott, kör keresztmetszetű elektromos fűtő kalorifer. Kétlépcsős túlfűtés elleni védelemmel ellátott (50 és 100 °C elérésekor). A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 600 W. Elektromos betáplálás: 230 Volt AC. Kérésre beépített nyomáskapcsolóval is rendelhető.
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 900 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
0-10 Volt külső jelről vezérelt, beépített pulzerrel ellátott, kör keresztmetszetű elektromos fűtő kalorifer. Kétlépcsős túlfűtés elleni védelemmel ellátott (50 és 100 °C elérésekor). A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 900 W. Elektromos betáplálás: 230 Volt AC. Kérésre beépített nyomáskapcsolóval is rendelhető.
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 1200 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
0-10 Volt külső jelről vezérelt, beépített pulzerrel ellátott, kör keresztmetszetű elektromos fűtő kalorifer. Kétlépcsős túlfűtés elleni védelemmel ellátott (50 és 100 °C elérésekor). A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 1200 W. Elektromos betáplálás: 230 Volt AC. Kérésre beépített nyomáskapcsolóval is rendelhető.
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 1500 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
Kör keresztmetszetű elektromos fűtő kalorifer ON/OFF vezérléssel, maximális kilépő hőmérséklet 50 °C. A kívánt minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a készülék teljesítménye 1800 W. Elektromos betáplálás: 230 Volt AC. A kalorifert egy TRIAC-os szabályzóval (arányos szabályzás) lehet összeépíteni.
Beépített pulzerrel rendelkező típusok
Kör keresztmetszetű elektromos fűtő kalorifer beépített pulzerrel. A kívánt hőmérséklet a kaloriferre szerelt potenciométeren állítható be. A kilépő levegő maximális hőmérséklete +50 °C. A minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 300 W. Elektromos betáplálás: 230 Volt AC. A kívánt levegő hőmérsékletének méréséhez egy külső NTC érzékelő beépítése szükséges.
Kör keresztmetszetű elektromos fűtő kalorifer beépített pulzerrel. A kívánt hőmérséklet a kaloriferre szerelt potenciométeren állítható be. A kilépő levegő maximális hőmérséklete +50 °C. A minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 600 W. Elektromos betáplálás: 230 Volt AC. A kívánt levegő hőmérsékletének méréséhez egy külső NTC érzékelő beépítése szükséges.
Kör keresztmetszetű elektromos fűtő kalorifer beépített pulzerrel. A kívánt hőmérséklet a kaloriferre szerelt potenciométeren állítható be. A kilépő levegő maximális hőmérséklete +50 °C. A minimális légsebesség a kaloriferen 1.5 m/s. A beépítési méret NA 100 mm, a teljesítménye 900 W. Elektromos betáplálás: 230 Volt AC. A kívánt levegő hőmérsékletének méréséhez egy külső NTC érzékelő beépítése szükséges.
Az elektromos kaloriferek karbantartási intervalluma elsősorban a beépítés jellegétől függ. Légszűrő használata ajánlott (a fűtőpatron előtt, de legalább az átmérő háromszorosát megtartva szerelési távolságként), és a szűrőbetét cseréje javasolt maximum félévente.
További információkra lenne szüksége, vagy kérdezni szeretne tapasztalt munkatársainktól? Keressen fel minket bizalommal megadott elérhetőségeink bármelyikén elektromos kaloriferekkel kapcsolatban, szívesen állunk rendelkezésére!
