Erkély kialakítás födémgerendával – szerkezet, design és praktikák az otthonos balkontól a masszív szerkezetig

Az erkély egyszerre jelent szerkezeti kihívást és esztétikai lehetőséget egy épület életében. Biztonsága, tartóssága és megjelenése egyaránt kulcsfontosságú - különösen, ha a kialakítás során a födémgerenda, különösen a Magyarországon népszerű E-gerenda is szerepet kap. Az alábbiakban végigvesszük az erkélyek főbb szerkezeti elveit, a lehetséges anyagválasztékot, a kialakítás részleteit, burkolatok és berendezések ötleteit, valamint a speciális, E gerendás kialakítás technológiáját.

Az erkély szerkezeti alapjai

Az erkélyek általában három fő részből állnak:

  • Alátámasztó gerendák,
  • Áthidaló szerkezet (legtöbbször lemez, padlóburkolattal),
  • Mellvédek, korlátok.

Az erkély lehet födémhez kapcsolódó, vagy attól független szerkezetű. Független szerkezetnél kiemelten fontos a konzolos rész megfelelő leterhelése vagy lehorgonyzása, hiszen a nem megfelelően rögzített konzol könnyen kiborulhat, illetve a túlságosan karcsú falak esetén a szerkezet a fal görbüléséhez is vezethet.

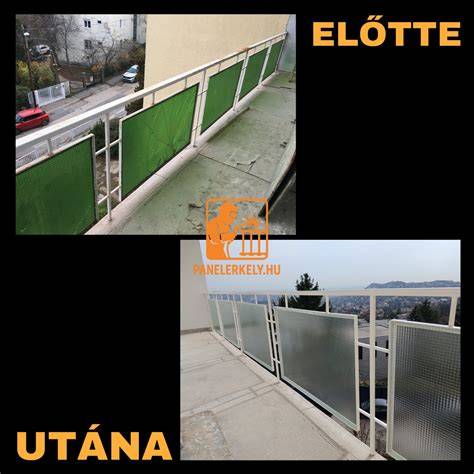

erkély szerkezete - alátámasztás, lemez, korlát schema

Anyaghasználat és szerkezetek

  • Fa erkély: A konzolosan túlnyúló födémgerendákat pallókkal zsaluzzák be. Nagyobb kiülés esetén nyeregfával, kőkonzollal vagy könyökfákkal is alá lehet támasztani.
  • Szilárd erkély, vasbeton: A régebbi időkben töltött kőkonzolra helyezett kőlemezek vagy boltsüvegek, később bordás vagy falba befogott vasbeton lemez. Korszerű és gyakori megoldás a monolitos vasbeton szerkezet, amely lehet teljesen konzolos vagy előregyártott elemekből álló.
  • Acél erkély: Teljesen acélszerkezetű megoldásnál a T szelvényű szegély tartó szolgál a korlátok rögzítésére és a lemez merevítésére.

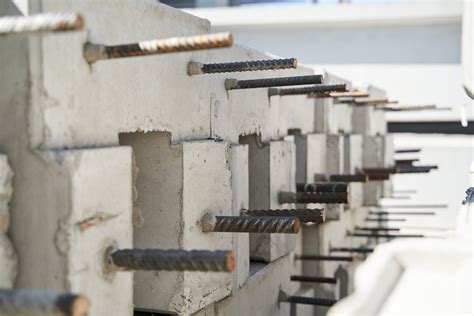

korszerű vasbeton erkély, előregyártott és monolit szerkezetek metszetei

Kialakítási szempontok, lemezlejtés, vízszigetelés

Épületfizikai és használati szempontból is lényeges az erkély járószintje - ezt érdemes 5-15 cm-rel az összekapcsolódó helyiség padlóvonala alá helyezni. Így megelőzhető a csapadék befolyása a lakótérbe, egyszerűsíthető az ajtó küszöbének kialakítása és a korlát fogódzója esztétikusan illeszkedhet az ablak könyöklő vonalához.

A lemez burkolatának kifelé 1,5-2%-os lejtést kell biztosítani a vízelvezetéshez. Esztétikai szempontból fontos, hogy a lejtés ne legyen oldalnézetből feltűnő; ezt függőlemezű vízorr kialakításával lehet megoldani.

  • Természetes kőnél a vízorrat bevéséssel készítik;
  • Műkőnél a vízorr lelógatva is készíthető;
  • A túl vastag erkélylemez kerülendő, ideális a 14-16 cm közötti lemezvastagság (épület arányaitól függően is változhat).
erkély lejtés, vízorr és burkolat rétegrend metszet

Teraszok, erkélyek utólagos vízszigetelése a burkolat felbontása nélkül

Burkolatok, felületkialakítás

Burkolat nélkül is látványos lehet a kőlemez, de műkő vagy egyéb burkolat esetén zsugorodási hézagokat kell alkalmazni. Szélesebb erkélyekhez, függőfolyosókhoz nedvességszigetelő réteg szükséges a padló alatt. Előregyártott erkélylemezeknél figyelni kell a csatlakozásokra, hogy a víz ne jusson a szerkezetek közé.

E gerendás födém - technológia és alkalmazás erkélyeknél

Az E gerendás födém alapjai

Az E gerenda Magyarország egyik legjobb ár/érték arányú, rendkívül stabil és olcsón kivitelezhető beton födémtípusa. A szerkezet lényege: két típusú, vasalt betonelemből áll (vasbeton főgerendák, azaz E gerendák, és közéjük illesztett kefnik vagy béléstestek).

Ezzel a szerkezeti rendszerrel az erkély vagy loggia biztonságosan és gyorsan kivitelezhető, a teherbírás kellően nagy, szerves része lehet családi házaknak, társasházaknak.

E gerenda típus Hossz (cm) Áthidalt távolság (cm) Tömeg (kg) Felfekvés Kettőzni kell? Ár (Ft)
E-24 260 240 105 10-10 cm nem 10-11.000
E-30 320 300 130 10-10 cm nem 12-13.000
E-36 380 360 155 10-10 cm nem 15-16.000
E-42 440 420 175 10-10 cm nem 17-18.000
E-48 500 480 200 10-10 cm igen 20-21.000
E-54 564 540 225 12-12 cm igen 22-23.000
E-60 624 600 250 12-12 cm igen 24-25.000
E-66 684 660 270 12-12 cm igen 27-29.000
E gerenda metszet, födém, béléstest elhelyezése

E gerenda rendszer szerelése - lépésről lépésre

  1. Az E gerendákat a főfalakra helyezzük, 60 vagy 30 cm raszterrel.
  2. Közéjük kerülnek a béléstestek/kefnik (többféle méret, magasság és szélesség elérhető).
  3. A gerendasorokat, béléstesteket a helyükre igazítás után monolit koszorúval és felbetonozással összefogjuk.
  4. A minimum 6-7 cm vastag, C20/25 minőségű felbeton összedolgozza a szerkezetet - ez a teherelvezetés, tartószerkezeti merevség, végleges stabilitás záloga.

Nagyon fontos, hogy a betonozás rezgővel történjen, a zsaluzás és a vasalat a tervekkel maradéktalanul egyezzen, a csatlakozásokra, áthidaló gerendákra, koszorúkra kiemelt figyelem jusson.

Teraszok, erkélyek utólagos vízszigetelése a burkolat felbontása nélkül

Loggia és erkély beépítése, energetika - engedélyekkel!

Mielőtt a beépítésről döntünk, tisztázni kell, hogy erkélyről vagy loggiáról van szó. Az erkély a homlokzatból kiugró, oldalirányban nyitott szerkezet, míg a loggia a homlokzat síkjában részben „beépült”, általában három oldalról zárt terasz - ezért a beépítés technológiája is más-más jogi és szerkezeti kérdéseket vet fel.

Magyarországon minden homlokzatot érintő átalakítás engedélyköteles, látványtervet kell csatolni az építésügyi eljáráshoz. A loggiák hőszigetelését nagyon gondosan kell megtervezni; a beton födémek és homlokzat találkozásainál hőhidakat kell elkerülni, a párazárás létfontosságú! Nem megfelelően elkészített loggiák, beépített erkélyek gyakran penészednek, huzatosak, ezért érdemes szakemberre bízni a kivitelezés minden lépését.

loggia és erkély szerkezeti különbségei, beépítési vázlatok

Burkolatok, padlómegoldások, vízelvezetés

A padlóburkolat nemcsak az összkép, hanem a komfort szempontjából is döntő. Kültéri szőnyeg, műfű, WPC burkolat vagy klikk járólap - mind tartós és egyszerűen tisztítható megoldás, de a vízlevezetést mindig szem előtt kell tartani. A panelek között a fuga legyen vízáteresztő, a burkolat lejtése 1,5-2%!

Kis költségvetés mellett is szebbé, kényelmesebbé tehető az erkély: új textíliák, fényfüzérek, LED fények, kisebb növányek, belátásgátló, mécsesek egyszerű, de hatásos átalakítást tesznek lehetővé.

Erkély berendezése: ötletek minden méretre és stílusra

Kis vagy nagy, hosszúkás vagy négyzetes, napsütötte vagy árnyékos - minden erkélyből kihozható a maximum némi ötletességgel:

  • Növények: Minden erkélyt életre kelt, ha teleültetjük növényekkel, akár a főfalon akár korláton - naposra fűszernövény, levendula, árnyékosra páfrány, borostyán.
  • Bútorok: Kis helyre összecsukható szék, felhajtható asztal, egymásba rakható bútordarabok ideálisak. Rattan, nádból vagy könnyű fémanyagokból érdemes választani.
  • Fények, dekoráció: Fényfüzér, mécses, kültéri szőnyeg, puha textíliák, világos, természetes árnyalatok.
  • Árnyékolás: Vászon napellenzők, oldalárnyékolók, napernyők, napvitorlák
kis erkély berendezése, multifunkciós bútor, növények, fények

Erkély stílusok - vizuális minták, stílusötletek

  • Bohém kis erkély: Természetes színek, rattan, növények, puffok és komfort textíliák. Meleg világítás, hangulatos kiegészítők.
  • Urban jungle: Minden rést és magasságot zölddel töltsünk meg - függőcserép, futónövények, fűszerek.
  • Mediterrán hangulat: Terrakotta cserepek, olajfa, levendula, könnyed fa vagy fém bútorok.
  • Modern, francia erkély: Egyszerű, filigrán fém bútor, puha textil, sok virág kicsi kaspóban.
erkély stílus-inspiráció: urban jungle, bohém, mediterrán és modern

Speciális kérdések, panellerkélyek

A panel erkélyeknél figyelni kell a szerkezet korlátozott teherbírására - kerülendők a nehéz cserép, túlzottan nagy méretű bútor. Inkább könnyű, praktikus, összecsukható, fém vagy műanyag bútorokat érdemes választani. Ragaszkodni kell a hőszigetelő, párataszító burkolatokhoz, és a növényeket is ebben a szellemben érdemes válogatni.A privát szféra kialakításához jó szolgálatot tesz a bambusz vagy nád belátásgátló, amely akár egyedi stíluselemmé is válhat.

panel erkély berendezése, ötletek, fények, bútor, zöld

Gyakran ismételt kérdések - Erkély kialakítás födémgerendával kapcsolatban

  • Hogyan teremthető több tér egy kis erkélyen? Függő vagy összecsukható bútorok, világos színek, falra helyezhető növények, minimáldizájn.
  • Mivel burkoljuk az erkélyt? Kültéri szőnyeg, WPC, fa padló, műfű - mindig biztosítsuk a vízelvezetést!
  • Hogyan készítsünk rovarbarát erkélyt? Válasszunk olyan növényeket, amelyek tavasztól őszig virágoznak: alpesi hanga, hunyor, őszi kikerics.
  • Milyen bútort válasszunk? Könnyű, összecsukható, multifunkciós szettek, korlátra szerelhető asztal, illetve légies anyagok javasoltak.

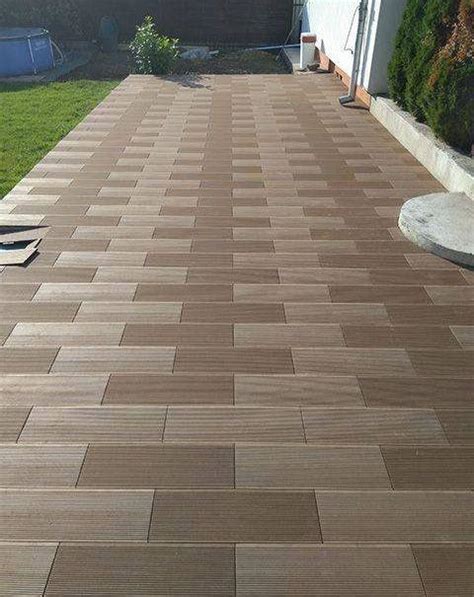

erkély burkolat ötletek: WPC, klikk járólap, kültéri szőnyeg

E gerendás födém - otthoni kivitelezési trükkök

  • A rendelésnél pontos méretezés, szállítás - lehetőleg darus/autódarus autóval!
  • Kefnikből (béléstest) is több méret elérhető, csak standard magasságra szabványosak!
  • Szükség esetén a födémlemez gerendaközöket, illetve a csatlakozási pontokat külön ki kell zsaluzni, masszív, összefüggő vasalatot használni.
  • A felbetonozás előtt a béléstesteket alaposan tömítsük, hogy a beton ne szivárogjon el!

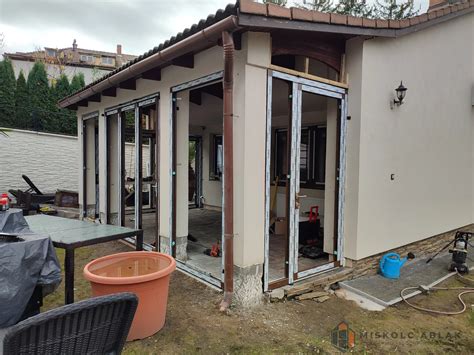

Erkély E-gerendás födémmel, részletfotók, szerelési lépések

Gyors tippek felújításhoz és modernizáláshoz

  • Az erkély frissítését Bondex SOS felújító festékkel is megoldhatod - fa, beton, cement felületet egyaránt befog.
  • Olcsó ötletek: új mécsesek, lapburkolatok, fényfüzér, kültéri szőnyeg, növények.
  • Modernizáció: új korláttakarás bambuszból, új padlóréteg, praktikus bútorkiegészítők.

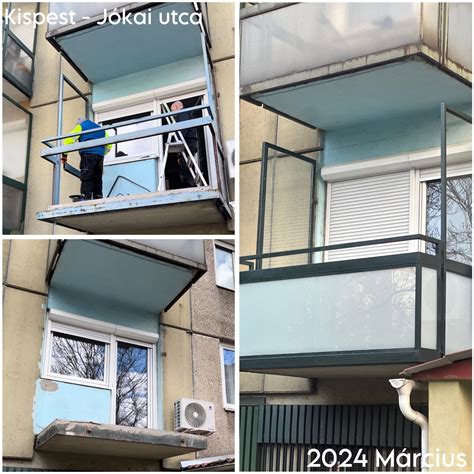

erkély felújítás előtte-utána, kültéri burkolatok, színes bútorok

Bármilyen méretű vagy jellegű az erkély, E-gerendás födémmel vagy más megoldással készül, megfelelő szakértelemmel, praktikus kialakítással és kreatív ötletekkel élettel és hangulattal, az otthon meghosszabbított nappalijává válhat.
