Membrán nyomásmérők és hidrofor tartályok beépítése és karbantartása
A membrános nyomásmérő egy olyan műszer, amelynek fő eleme egy rugalmas, hullámos fém membrán. Ez a membrán érzékeli a nyomásváltozásokat, és ennek megfelelően alakul át, jelezve a mért értéket. A membrán nyomásmérő szerkezete általában alsó és felső csatlakozóból, magából a rugalmas membránból, hajtórúdból, mozgásmechanizmusból, mutatóból és számlapból áll.
A mért közeg nyomása közvetlenül a membránra hat. Pozitív nyomás esetén a membrán felfelé hajlik, negatív nyomás (vákuum) esetén pedig lefelé. A nyomásmérőn található mutató a számlapon jelzi a mért értéket.

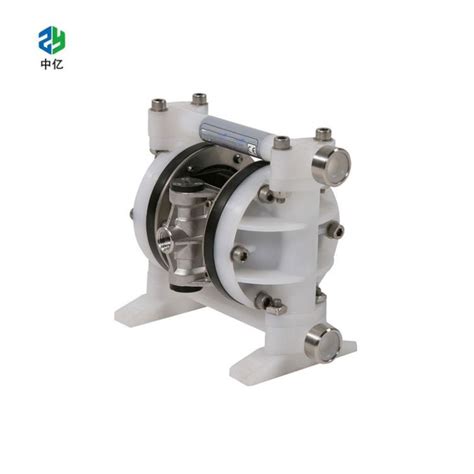

A membrán elvén működnek az úgynevezett légműködtetésű membránszivattyúk (AOD és AODD). Ezek a szivattyúk sűrített levegővel működnek, és kiválóan alkalmasak különféle folyadékok, beleértve a veszélyes vagy abrazív anyagok szállítására is. Az AODD (Air-Operated Double Diaphragm) szivattyúk két membránnal rendelkeznek, amelyek felváltva működve biztosítják a folyamatos folyadékszállítást. A membránok mozgása szelepek nyitását és zárását vezérli, így a folyadék a szivattyúkamrába áramlik, majd a kimeneti nyíláson keresztül távozik.
Az ilyen típusú szivattyúk előnye a robusztus kialakítás, a könnyű karbantartás és a sűrített levegővel történő működtetésből adódó biztonság. Azonban a membránszivattyúk tervezésének egyik korlátja a szívóági nyomás, amelyet az atmoszférikus nyomás szabályoz, és ez bizonyos esetekben korlátozhatja a teljesítményt.
A nyomáscsökkentők, más néven reduktorok, kulcsfontosságú elemei a vízellátó rendszereknek. Fő feladatuk a bejövő magas nyomás biztonságos szintre csökkentése, ezáltal védve a rendszert és a csatlakoztatott berendezéseket a túlnyomástól.
A nyomáscsökkentő beépítése előtt a rendszert alaposan át kell öblíteni. A készülék elhelyezhető függőlegesen vagy vízszintesen, de utóbbi a javasolt. Fontos figyelni a helyes átfolyási irányra, amelyet a házon lévő nyíl jelez. A nyomáscsökkentő utáni nyomás értéke beállítható a megadott tartományon belül, és független a bejövő nyomástól. A nyomás növeléséhez az óramutató járásával megegyező irányba kell forgatni a kézi fogantyút. A megadott skálán kívüli nyomások beállítása károsíthatja a készüléket. Házi rendszerekben a hosszabb élettartam és az alacsonyabb költségek érdekében maximum 4 bar szekunder oldali nyomás beállítása javasolt.
A fűtési rendszerekben elengedhetetlen szerepet játszanak a tágulási tartályok. Ezek a berendezések képesek felvenni a víz hőtágulásából adódó térfogatváltozást, így megakadályozzák a rendszerben fellépő túlzott nyomásnövekedést. A tágulási tartályoknak két fő típusa létezik: a nyitott és a zárt rendszerűek. A korábbi nyitott tartályok hátránya volt, hogy a bennük lévő víz folyamatosan érintkezett a levegővel, ami oxigén felvételét és korróziót eredményezett.

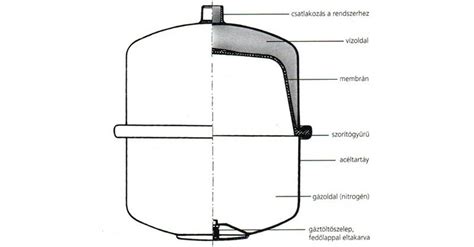

A modern, zárt tágulási tartályok általában membránnal vagy gumizsákkal vannak ellátva, amelyek elválasztják a víztérből a légteret. Ez megakadályozza a levegő oldódását a vízben, így jelentősen csökken a korrózió veszélye. A membrános tartályok esetében a táguló víz a membránt tolja, összenyomva a légpárnát, ami nyomásnövekedést eredményez. Ha a víz lehűl és összehúzódik, a légpárna kitágul, és visszanyomja a vizet a rendszerbe.
A tágulási tartályok kiválasztásakor figyelembe kell venni a rendszer funkcióját. Egy fűtési rendszerbe szánt tartályt nem szabad ivóvizes körben használni, mivel nem felelnek meg az élelmiszertisztasági követelményeknek. A napkollektoros rendszerekben használt tartályoknak ellen kell állniuk a glikolos víznek is.
A tartály légoldali előfeszítésének helyes beállítása kritikus fontosságú. Az előfeszítési nyomásnak (P0) minimálisan meg kell haladnia a rendszer hidrosztatikus magasságából adódó statikus nyomást (Pst), és javasolt rá 0,2 bar többletet számolni. Magasabb hőmérsékletek esetén a gőznyomást is figyelembe kell venni. Bizonyos esetekben, például nagyteljesítményű szivattyúk esetén, a szívóoldali nyomás ellensúlyozása érdekében tovább kell növelni az előfeszítést.

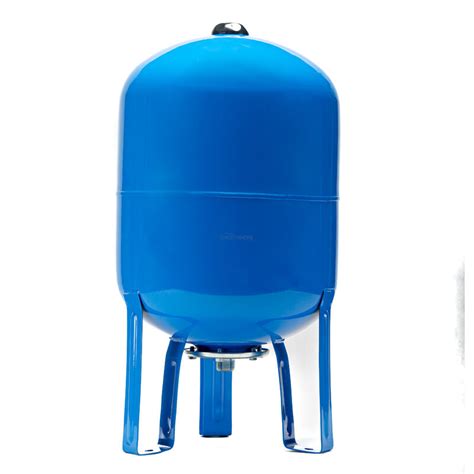

A hidrofor tartályok, más néven nyomáskapcsolóval és tágulási tartállyal ellátott vízellátó rendszerek, leggyakrabban házi vízellátás vagy öntözés céljából kerülnek beépítésre. Ezek a rendszerek szivattyúval és vezérléssel együttműködve biztosítják a megfelelő víznyomást.
A membrán nélküli, régi vaslemez hidrofor tartályok mára már kevésbé elterjedtek. Ha ezek kilyukadnak, a rendszert le kell állítani a hiba elhárításáig. Gyakori probléma, hogy a nyomáskapcsoló túl gyakran kapcsol be és ki, ami a szivattyú meghibásodásához vezethet. Ilyenkor gyakran a levegőhiány okozza a problémát, és a tartály levegővel való feltöltése megoldhatja a gondot.
A membrános hidrofor tartályok igényesebb kialakításúak. Az első indításkor fontos ellenőrizni és beállítani a levegő előfeszítési nyomását, amelynek a szivattyú indítási nyomásának körülbelül 0,9-szerese kell lennie. Ha a membrán kilyukad, víz jelenhet meg a pumpaszelepen keresztül, és a membránt cserélni kell. A membrános tartályok előnye, hogy meghibásodás esetén is használhatók ideiglenesen.
A hidrofor tartályok méretezésénél figyelembe kell venni a napi vízfelhasználást. Egy jól beállított tartály névleges méretének körülbelül egyharmadát tárolja hasznos vízként. Fontos megjegyezni, hogy kútvíz esetén javasolt előszűrő beépítése a tartály elé, hogy megakadályozzuk a homok lerakódását és a tartály eltömődését. Fekvő kivitelű tartályok javasoltak kútvízhez, mivel a homokszemek kevésbé tudnak letapadni a nyakrésznél.
A tartályok árát elsősorban az anyagminőség határozza meg. A keleti gyártmányú tartályoknál gyakran vékonyabb falvastagságot alkalmaznak, ami csökkenti a nyomásállóságot és növeli a korrózió kockázatát. A minőségi tartályok vastagabb falvastagsággal rendelkeznek és nagyobb nyomásállóságot biztosítanak.
Kútnyomásos tartály telepítése | The Home Depot
A membránszivattyúk karbantartása, különösen a napkollektoros rendszerekben, elengedhetetlen a hosszú élettartam és a hatékonyság érdekében. Rendszeres ellenőrzésekre van szükség, mint például a fagyálló keverék kémhatásának és fagyáspontjának mérése, a tágulási tartály előfeszítési nyomásának ellenőrzése, valamint a szivárgások felderítése.
A fagyálló keverék cseréje akkor szükséges, ha a kémhatás eltolódott vagy a folyadék elhasználódott. A régi fagyálló leeresztése után új keverékkel kell feltölteni a rendszert. A töltőpumpa használata megkönnyíti a folyamatot, de fontos a pumpa megfelelő konzerválása használaton kívül.
A Hajdú bojler hőcserélőjének és az Ariston bojlerének tisztítása is fontos karbantartási feladat. A vízkövesedés lassítható vegyszeres tisztítással, például citromsav vagy ecetsav használatával. A magnézium anód cseréje pedig a bojler korrózió elleni védelmét szolgálja.
A karbantartási munkák elvégzésekor javasolt szakképzett szerelőket megbízni, különösen a DIN 1988 szabványnak megfelelő eljárások betartása érdekében. Az éves ellenőrzések és a rendszeres karbantartás hozzájárul a berendezések megbízható működéséhez és élettartamának növeléséhez.
