Útmutató az MTZ generátor beépítéséhez és karbantartásához

A mezőgazdasági gépek világában a megbízhatóság és a tartósság alapvető elvárás, különösen, ha olyan ikonikus márkákról beszélünk, mint az MTZ. Ezek a traktorok évtizedek óta bizonyítják rátermettségüket a földeken, és működésük sarokköve az elektromos rendszer kifogástalan működése. Ennek központi eleme az MTZ generátor, amely felelős a jármű elektromos energiaellátásáért és az akkumulátor folyamatos töltéséért. A generátor feladata nem merül ki csupán az akkumulátor töltésében; egyben biztosítja a motor indítását követően a traktor összes elektromos berendezésének - a világítástól kezdve a műszerfalon át egészen a modern elektronikus rendszerekig - stabil és megfelelő feszültségű áramellátását. Nélküle a traktor még a legsürgősebb munkálatok közepette is mozgásképtelenné válna, hiszen az akkumulátor kapacitása véges.

Minden belső égésű motorral felszerelt járműben, így az MTZ traktorokban is, az elektromos rendszer létfontosságú. Ennek a rendszernek a szíve és motorja a generátor, amelynek fő feladata az akkumulátor töltése és a jármű elektromos berendezéseinek áramellátása a motor járása közben. Amikor beindítjuk az MTZ traktort, az indítómotor az akkumulátorból nyeri az energiát. Miután a motor beindult és eléri az üzemi fordulatszámot, a generátor veszi át az energiaellátás feladatát. Ez azt jelenti, hogy a generátor nemcsak a fogyasztók (világítás, rádió, műszerek stb.) energiaigényét fedezi, hanem vissza is tölti az akkumulátort, kompenzálva az indításkor felhasznált energiát.

Az MTZ generátor működési elve

Az MTZ generátorok tervezésekor figyelembe veszik a mezőgazdasági felhasználás sajátosságait: a nagy terhelést, a por, nedvesség és vibráció jelenlétét. Ezért ezek a generátorok robusztus felépítésűek, gyakran túlméretezettek, hogy ellenálljanak a zord körülményeknek.

Az MTZ generátor működési elve az elektromágneses indukció jelenségén alapul, amelyet Michael Faraday fedezett fel a 19. században. Ez az elv kimondja, hogy ha egy vezető mozog egy mágneses térben, vagy ha egy vezetőt körülvevő mágneses tér változik, akkor a vezetőben elektromos feszültség indukálódik. A generátorban ezt a jelenséget úgy valósítják meg, hogy egy forgó mágnest (vagy egy forgó tekercset, amely mágnestérben van) helyeznek egy álló tekercs (vagy több tekercs) belsejébe. Az MTZ generátorok esetében a forgó rész (rotor) egy gerjesztett elektromágnes, az álló rész (státor) pedig a fő áramot termelő tekercseket tartalmazza.

A Faraday-féle indukciós törvény szerint az indukált feszültség nagysága arányos a mágneses fluxus változásának sebességével és a tekercs menetszámával. Minél gyorsabban forog a rotor, annál gyorsabban változik a mágneses fluxus, és annál nagyobb feszültség indukálódik. A Lenz-törvény kiegészíti a Faraday-törvényt, kimondva, hogy az indukált áram iránya mindig olyan, hogy gátolja az őt létrehozó változást. Ez a törvény magyarázza a generátor működéséhez szükséges mechanikai ellenállást, vagyis azt, hogy a generátor terhelése (minél több áramot vesz fel tőle a rendszer) annál nagyobb erőt igényel a forgatásához.

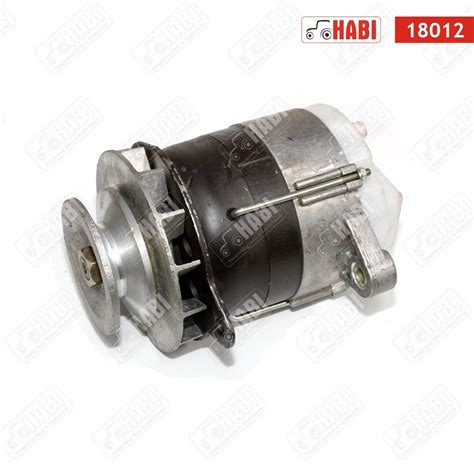

Az MTZ generátor felépítése

Az MTZ generátor felépítése több kulcsfontosságú alkatrészből áll, amelyek összehangolt működése biztosítja az elektromos energia termelését és szabályozását.

Stator (álló rész)

A státor az MTZ generátor álló része, amely egy vasmagból és abba ágyazott tekercsekből áll. Ezek a tekercsek általában háromfázisúak, azaz három különálló tekercscsoportot tartalmaznak, amelyek egymáshoz képest 120 fokkal eltolva helyezkednek el. A forgórész mágneses terének változása ezekben a tekercsekben indukál váltakozó feszültséget. A tekercsek anyaga réz, ami kiváló elektromos vezető.

Rotor (forgó rész)

A rotor a generátor forgó része, amelyet a motor hajt egy ékszíj segítségével. Ez a rész felelős a mágneses tér létrehozásáért, amely az állórészben feszültséget indukál. Gerjesztő tekercs: Ez egy elektromágnes, amelyet egyenárammal táplálnak. Amikor áram folyik rajta keresztül, mágneses teret hoz létre. Pólusok: A gerjesztő tekercs körül elhelyezkedő vasmag, amely a mágneses teret koncentrálja és kifelé vezeti. Csúszógyűrűk és kefék: A gerjesztő tekercs áramellátását a forgó rotorhoz a csúszógyűrűk és a rájuk felfekvő szénkefék biztosítják.

Egyenirányító (dióda híd)

Az állórész tekercseiben indukált feszültség váltakozó áramú (AC). Az MTZ traktorok elektromos rendszere azonban egyenárammal (DC) működik, ezért szükség van egy egyenirányítóra, ami a váltakozó áramot egyenárammá alakítja. Ezt a feladatot a dióda híd látja el, amely több (általában hat vagy nyolc) diódából áll. A diódák egyirányú szelepekként működnek az elektromos áram számára, lehetővé téve, hogy az áram csak egy irányba folyjon.

Feszültségszabályzó

A generátor által termelt feszültség a motor fordulatszámával és a terheléssel együtt változik. Ahhoz, hogy a traktor elektromos rendszere stabilan működjön, és az akkumulátor ne töltődjön túl vagy alul, egy feszültségszabályzóra van szükség. Ennek feladata a generátor kimeneti feszültségének állandó értéken (általában 13,8-14,4 V között) tartása. Ezt úgy éri el, hogy szabályozza a gerjesztő tekercsbe jutó áramot. Az MTZ generátorokban régebben elektromechanikus (relés) feszültségszabályzókat használtak, amelyek mechanikus érintkezőkkel szabályozták a gerjesztő áramot. A modern generátorok beépített elektronikus szabályzóval rendelkeznek.

Ház és csapágyak

Ezek az alkatrészek biztosítják a generátor mechanikai stabilitását és hűtését. A ház védi a belső alkatrészeket a szennyeződésektől és a mechanikai sérülésektől. A csapágyak biztosítják a rotor sima és súrlódásmentes forgását. Általában két golyóscsapágyat használnak, egyet elöl és egyet hátul.

Az MTZ generátor működési folyamata

Az MTZ generátor működési folyamata egy jól meghatározott, egymásra épülő lépéssorozat, amely az indítástól a folyamatos áramellátásig biztosítja a traktor elektromos igényeit.

1. Előgerjesztés: Amikor a vezető elfordítja a gyújtáskulcsot az MTZ traktorban, és a motor még nem jár, a generátor nem termel áramot. Ekkor az akkumulátor biztosítja az indítómotor működéséhez szükséges energiát. Az indítási folyamat részeként azonban a generátor gerjesztő tekercse is kap egy kis áramot az akkumulátorból. Ezt nevezzük előgerjesztésnek. Az előgerjesztést gyakran egy ellenálláson keresztül vezetik a gerjesztő tekercshez, és ez az áram elegendő ahhoz, hogy a rotorban kialakuljon egy kezdeti mágneses mező.
2. Feszültség indukálása: Amint a motor beindul, és eléri az alapjárati fordulatszámot, a generátor szíjtárcsája is forogni kezd. A rotor az előgerjesztés hatására már rendelkezik egy mágneses térrel. Amikor ez a mágneses tér forog az állórész tekercsei között, feszültség indukálódik azokban.
3. Szabályozás: Az indukált feszültség egy része visszavezetődik a feszültségszabályzóhoz, amely ezt az információt felhasználva növeli a gerjesztő áramot. Ez a megnövekedett gerjesztő áram erősebb mágneses teret hoz létre a rotorban, ami viszont nagyobb feszültséget indukál az állórészben. Amint a generátor eléri az üzemi feszültséget (kb. 13,8-14,4 V), a feszültségszabályzó aktívan működésbe lép. Folyamatosan figyeli a kimeneti feszültséget, és ha az eltér az előírt értéktől, azonnal beavatkozik. Ha a feszültség túl magas, csökkenti a gerjesztő áramot (például a gerjesztő tekercs áramkörét szakaszosan megszakítva vagy ellenállást iktatva be). Ha a feszültség túl alacsony, növeli a gerjesztő áramot.
4. Áramellátás: Az állórészben indukált váltakozó áram a dióda hídra jut, ahol egyenárammá alakul. A generátor a motor járása során folyamatosan termel áramot, és a feszültségszabályzó gondoskodik arról, hogy a kimeneti feszültség mindig az optimális tartományban maradjon, függetlenül a motor fordulatszámától vagy az elektromos terheléstől.

Az MTZ generátorok típusai és teljesítménye

Az MTZ traktorok hosszú gyártási ideje alatt számos generátor típust alkalmaztak, amelyek technológiailag fejlődtek az évek során. Bár az alapvető működési elv változatlan maradt, a felépítés és a szabályozás módja jelentős eltéréseket mutat.

A korábbi MTZ modellekben gyakran találkozunk külső, elektromechanikus feszültségszabályzókkal. Ezek a szabályzók egy relé elvén működtek, ahol egy elektromágneses tekercs egy rugó ellenében mozgatta az érintkezőket, be- és kikapcsolva a gerjesztő áramot, vagy ellenállást iktatva be az áramkörbe. Jellemzően külön dobozban, a generátortól távolabb helyezkedtek el, és kábelekkel csatlakoztak hozzá. Például a 14V 700W-os, vagy a 14V 1000W-os generátorokhoz gyakran ilyen típusú szabályzók tartoztak.

A modern MTZ generátorok szinte kivétel nélkül beépített elektronikus feszültségszabályzóval rendelkeznek. Ezek a szabályzók félvezető elemeket (tranzisztorokat, diódákat) használnak a gerjesztő áram precíz és gyors szabályozására. Megbízhatóság: Nincsenek mozgó alkatrészek, így kevésbé érzékenyek a vibrációra és a kopásra.

Az ilyen típusú generátorok teljesítménye is jellemzően magasabb, például a 14V 1150W, 14V 1200W, vagy akár 14V 1400W modellek. Ezek a teljesítményértékek az amperben kifejezett maximális áramerősséget is meghatározzák.

Generátor teljesítmény adatok

Az MTZ traktorok generátorainak teljesítménye változó, a régebbi modellek 50-70 Amperes (700-1000 W) teljesítménnyel rendelkeztek, míg a modernebbek elérhetik a 90-100 Ampert (1260-1400 W) is. Fontos, hogy a generátor teljesítménye elegendő legyen a traktor összes elektromos fogyasztójának ellátására, és még maradjon elegendő kapacitás az akkumulátor töltésére is.

Az MTZ generátor hibaelhárítása

Az MTZ generátor hibajavításához első lépésként elengedhetetlen a hibajelenségek pontos felismerése és a problémák forrásának behatárolása.

Gyakori hibajelenségek

• Nem alszik el a töltésjelző lámpa: Ez a legárulkodóbb jel. Lehet alul- vagy túltöltés. A túltöltés szinte kivétel nélkül a feszültségszabályzó meghibásodására vezethető vissza.
• Csikorgó, visító hang: Gyakran a laza vagy elkopott ékszíj okozza.
• Morajló, zúgó hang: Ez általában a csapágyak kopására utal. A generátor csapágyai idővel elhasználódnak, különösen, ha pornak és nedvességnek vannak kitéve.
• Égett szag vagy füst: A generátor felől érkező égett szag vagy füst a legriasztóbb jelek közé tartozik. Ez általában a tekercsek túlmelegedését vagy zárlatát jelzi, ami a szigetelés leégésével jár. Azonnal állítsa le a motort, és ne próbálja újraindítani, amíg a hibát ki nem javították.

A diagnosztika során mindig érdemes az egyszerűbb, külső hibáktól haladni a bonyolultabb, belső problémák felé.

Hibaelhárítási lépések

1. Szíj feszesség: Ellenőrizze az ékszíj feszességét. Túl laza szíj esetén a generátor szíjtárcsája megcsúszhat, nem forgatja megfelelő fordulatszámon a rotort, ami alultöltést eredményez. Az ékszíjnak feszesnek kell lennie, de nem szabad túl szorosra húzni, mert az károsíthatja a generátor csapágyait és a főtengely szimeringjét.
2. Csatlakozások: Vizsgálja meg az összes elektromos csatlakozást a generátoron és az akkumulátoron. Győződjön meg róla, hogy a kábelek szorosan illeszkednek, nincsenek korrodálódva, és nem szakadtak el.
3. Akkumulátor állapota: Ellenőrizze az akkumulátor töltöttségi szintjét és állapotát. Egy rossz akkumulátor megtévesztően utalhat generátorhibára. Mérje meg a nyugalmi feszültséget (12,6V felett ideális) és az indítási feszültségesést.
4. Feszültségmérés:
   • Gyújtás kikapcsolva: Mérje meg az akkumulátor feszültségét.

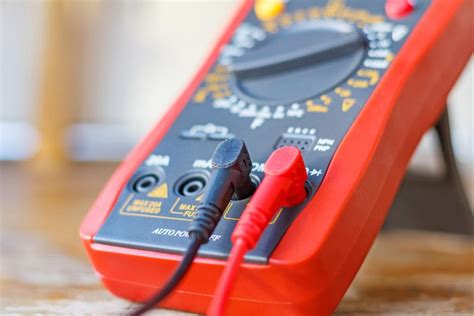

   • Motor indítása: Indítsa be a motort, és emelje a fordulatszámot kb. 1500-2000 ford./percre. Mérje meg a feszültséget közvetlenül az akkumulátor saruin.
   • Generátor kimeneti feszültsége: Mérje meg a feszültséget közvetlenül a generátor vastag kimeneti (B+) csatlakozóján és a generátor házán (test). Ennek az értéknek meg kell egyeznie az akkumulátoron mért értékkel, vagy csak minimálisan térhet el. Ha a feszültség 13,8 V alatt van, a generátor alultölt.
5. Árammérés: Ez a mérés speciális árammérő fogóval végezhető el, amelyet a generátor kimeneti kábelére kell helyezni. Járó motor és bekapcsolt fogyasztók (pl. fényszórók) mellett a generátornak jelentős áramot kell leadnia (pl. 20-50 A, a terheléstől függően).
6. Dióda híd ellenőrzése: A dióda híd ellenőrzéséhez a generátort le kell szerelni és szét kell szedni. Multiméterrel, dióda teszt állásban, minden diódát külön-külön ellenőrizni kell mindkét irányba. Egy jó dióda csak az egyik irányba engedi át az áramot (kis ellenállás), a másik irányba nem (végtelen ellenállás). Ha egy dióda mindkét irányba vezet (zárlatos) vagy egyik irányba sem (szakadt), akkor a dióda híd hibás és cserére szorul.
7. Tekercsek ellenőrzése: A rotort kiszerelve mérje meg a gerjesztő tekercs ellenállását a csúszógyűrűk között. Az értéknek általában 2-5 Ohm között kell lennie (típustól függően). A státor tekercsei között mérje meg az ellenállást. Ennek az értéknek nagyon alacsonynak, közel nullának kell lennie (néhány tized Ohm). Ezenkívül ellenőrizze az állórész tekercsek és a ház közötti szigetelési ellenállást. Ennek végtelennek kell lennie.
8. Szénkefék és csúszógyűrűk: Vizsgálja meg a szénkefék hosszát. Ha túl rövidek (néhány milliméteresek), nem érintkeznek megfelelően a csúszógyűrűkkel, és cserélni kell őket. A csúszógyűrűk felületét is ellenőrizze. Ha erősen kopottak, barázdáltak, szennyezettek vagy elszíneződtek, az szintén rossz érintkezést okozhat.
9. Feszültségszabályzó hiba: Ha a feszültségmérés alacsony vagy túl magas töltést mutat, és az ékszíj, kábelezés, akkumulátor rendben van, akkor valószínűleg a feszültségszabályzó hibás. A modern, beépített elektronikus szabályzók nem javíthatók, csak cserélhetők.

Rendszeres karbantartás

Az MTZ generátor hosszú és megbízható működésének záloga a rendszeres karbantartás és a megelőző intézkedések sora.

• Ékszíj feszesség és állapota: Havonta vagy minden nagyobb munkavégzés előtt ellenőrizze az ékszíj feszességét és szemrevételezze, nincsenek-e rajta repedések, kopásnyomok.
• Kábelcsatlakozások: Ellenőrizze a generátor és az akkumulátor közötti kábelek állapotát, valamint a csatlakozási pontok tisztaságát és szorosságát.
• Töltésjelző lámpa: Figyelje a töltésjelző lámpa viselkedését. Gyújtás ráadásakor világítania kell, motorindítás után pedig azonnal el kell aludnia.
• Generátorház tisztasága: Rendszeresen tisztítsa meg a generátor házát a portól, sártól és egyéb szennyeződésektől. A generátor külső tisztítása mellett időnként érdemes lehet a generátort szétszedni és belsőleg is megtisztítani, különösen, ha poros vagy sáros környezetben használják a traktort. A finom por bejuthat a kefék és csúszógyűrűk közé, lerakódhat a tekercseken, ami csökkenti az érintkezést és a hűtés hatékonyságát. Ügyeljen arra, hogy a tisztítás során ne sérüljenek meg a finom tekercsek vagy a diódák. A csúszógyűrűket finom csiszolópapírral (pl. 600-as) lehet tisztítani.
• Csapágyak és ékszíj csere: Ezek kopó alkatrészek, amelyek élettartama véges. Az ékszíjat a gyártó előírásai szerint, vagy amint repedések, kopásnyomok láthatók rajta, cserélni kell. A csapágyak cseréje akkor szükséges, ha zajosak vagy lötyögnek.
