Passzívház elektromos helyiség mérete: tervezési elvek, gépészet és helyiségek optimális kialakítása
A passzívház olyan épület, melyben kellemes hőmérséklet uralkodik télen külön fűtési rendszer, nyáron pedig légkondicionáló berendezés nélkül, extrém alacsony energiaráfordítás mellett. A passzívházak energetikai szempontból sokkal hatékonyabbak, mint az alacsony energiaigényű épületek, így a környezetre gyakorolt hatásuk is minimális. Ahhoz, hogy az épület passzívház besorolást kapjon, TNI 73 0329 (családi házak esetén) vagy TNI 73 0330 (lakóházak esetén) norma szerinti besorolással kell rendelkeznie.
Mi számít „elektromos helyiségnek” a passzívházban és miért fontos a mérete?
A passzívházak fűtési hőigénye igen alacsony: a fűtési hőszükséglet 15 kWh/(m²év)-re, a primerenergia-felhasználás pedig 120 kWh/(m²év)-re korlátozódik. Egy minősített passzívház fűtési energiaigénye nem haladhatja meg a 15 kWh/m²/év értéket. Lefordítva: egy átlagos, 100 négyzetméteres passzívház kifűtéséhez a leghidegebb téli napokon is alig kell több teljesítmény, mint amit egy hajszárító (kb. 1000-1500 Watt) lead. Ebből adódóan az elektromos helyiségek teljesítményigénye, elhelyezése és zónás vezérlése kiemelten fontos a tervezés során.

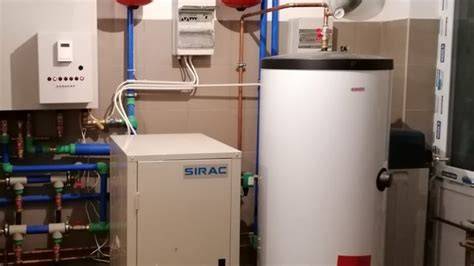

Elektromos helyiségek tipikus funkciói passzívházban
- Szellőztető-gépház: hővisszanyerős légkomfort szellőztető berendezés és kapcsolódó vezérlés, esetleg talajhőcserélő (légcsatornák, szűrők F7 szint a beszívópontnál).
- Villamos fogyasztók zónái: fűtőpanelek, kaloriferek a légcsatornában (posztfűtés), elektromos bojler vagy hőtároló, napelem inverter és elektromos elosztó.
- Gépészeti kis helyiségek: szabályozó és mérőberendezések, hűtés nélkül tervezett elektromos puffer-szekrények.
Az elektromos helyiség mérete függ az elhelyezendő gépek térigényétől, szervizelési igényeitől és a légtechnikai csatlakozásoktól. A tervezési folyamat alapvetően nem különbözik egy nem passzív épületétől, de az optimális eredmény érdekében az építtetőnek már a telek kiválasztása előtt tisztáznia kell magában, hogy passzív épületet szeretne építeni.
Légtechnika, légtömörség és helyiségkapacitás szabályai
Egy hővisszanyerővel ellátott légkomfort szellőztető berendezés folyamatosan gondoskodik a kellő friss levegőről, anélkül hogy huzatérzet keletkezne (a szobákban a levegő belépési hőmérséklete legalább 17 °C) és anélkül, hogy a bentlakóknak a szellőztetéssel aktívan törődniük kellene. A DIN 1946 szerinti friss levegő igényt (az épületben tartózkodó személyenként 30 m³/h értéket) a szokványos üzemeltetés alatt nem szabad túllépni, különben télen a levegő túlságosan kiszáradna. A légtechnikai rendszerek zajterhelését 25 dBa alatt kell tartani.
A passzívház kiváló légtömörségi értékkel kell rendelkezzen, amit egy nyomásteszt (Blower-Door-teszt) kell igazoljon. A nyomástesztet csak a fűtött épületburokra kell elvégezni (a pince, előépítmény, télikert, stb., ami nem került integrálásra a termikus burokba, nem vesz részt a nyomástesztben). A vizsgálat elvégzése abban az időpontban ajánlott, amikor a légtömör szint még hozzáférhető, és javítások végezhetők rajta.
Szellőztető helyiség tervezése

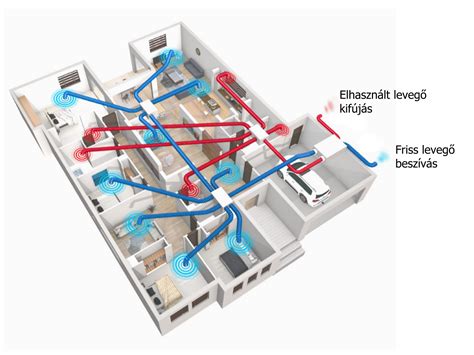

- Biztosítani kell a hővisszanyerő berendezés és a talajhőcserélő hozzáférhetőségét és szervizhézagát.
- F7-es beszívó szűrő és kondenzvíz-elvezetés kialakítása kötelező a berendezésben és talajhőcserélőnél.
- A befújt friss levegő belépési hőmérséklete legalább 17 °C; posztfűtés megoldható kis teljesítményű elektromos kaloriferrel a légcsatornában.
- Nyári átszellőztetéshez minden kültérrel érintkező helyiségben nyitható ablakok megléte szükséges.
Elektromos fűtés vs. vizes padlófűtés - passzívház szerep
A passzívházakban a gépészet aranyszabálya: legyen egyszerű, olcsó beruházású és gyors reagálású. Az elektromos fűtés mindhárom feltételt teljesíti. Egy levegő-víz hőszivattyús rendszer kiépítése felületfűtéssel 3-5 millió forintba is kerülhet. Ezzel szemben egy elektromos fűtésrendszer (panelekkel vagy fűtőszőnyeggel) ennek töredéke, kb. 500.000 - 800.000 Ft.
Miért rossz ötlet túl nagy tehetetlenségű vizes padlófűtés passzívházban? A padlóban lévő több tonna beton órákig ontja a meleget, ami túlmelegedést és szabályozhatatlanságot okozhat napsütéses napokon. Egy passzívház hőigénye annyira kicsi, hogy a padlófűtésnek éppen csak langyosnak (kb. 22-23 °C) kellene lennie ahhoz, hogy kifűtse a házat; ez a hőmérséklet alacsonyabb, mint a talpunk hőmérséklete, így a „meleg padló” élmény paradox módon elmaradhat.
Az elektromos fűtés előnyei passzívháznál
- Minimális beruházási költség és gyors megtérülési szempont a nagyon alacsony fűtési igény mellett.
- Gyors reagálás, zónavezérlés: panelek és fűtőszőnyegek másodpercek alatt be- és kikapcsolhatók.
- Posztfűtés a szellőztetővel: kis teljesítményű elektromos kalorifer a légcsatornában hatékony, egyszerű és tiszta megoldás.
Helyiségméretek, zónák és vezérlés - gyakorlati javaslatok
A helyiségek méretezésekor vegyük figyelembe a következőket: a passzívház kicsi fajlagos hőigénye miatt a fűtő teljesítmények alacsonyak, így egy helyiségre jutó elektromos teljesítmény is szerény. A tervezésnél javasolt zónánként külön mérni és vezérelni a fűtést (szobánként termosztát vagy helyi kapcsoló), valamint a szellőztető rendszerhez kapcsolódó posztfűtést központilag vezérelni.
Javaslatok elektromos helyiség méretezéséhez és elhelyezéséhez:
- Szellőztető-gépház: minimum olyan alapterület, hogy a berendezés előírt szervizelési távolságai biztosítva legyenek; gyakran 2-4 m² elegendő kisebb lakóépületeknél, nagyobb rendszerekhez több hely szükséges.
- Napelem inverter és elektromos elosztó: külön, jól szellőző, száraz helyiség vagy szekrény; inverterek hőleadása miatt szellőzést igényel.
- Elektromos fűtőpanelek elosztása: zónánként 1-2 panelek a nagyobb nappaliban, hálószobákban kisebb teljesítmény; a fűtőszőnyegek csak közvetlen burkolat alatti alkalmazásra javasoltak, nem betonba ágyazva passzívháznál.
Szabályozás és zaj
A légtechnikai rendszerek zajterhelését 25 dBa alatt kell tartani. A berendezések elhelyezésénél és a kivezetések tervezésénél ügyelni kell a zajelnyelő megoldásokra, valamint a rezgésátvitelt csökkentő rögzítésekre.
Anyagok, komponensek és minősítés
Valamennyi külső szerkezeti elemet kiváló hőszigetelő tulajdonságok jellemzik (külső falak, ablakok, padló és födém). A külső szerkezet esetében elvárt U hőátbocsátási tényező max. Az üvegezés Ug-értéke 0,80 W/(m²K) alatti, magas összenergia-áteresztési hányaddal (g >= 50%), hogy télen is nettó nyereség legyen elérhető. Az ablakrendszer hőszigetelt profilból, többszörös tömítéssel kell készüljön. A légkomfort szellőztető berendezés hővisszanyerési foka 75% fölötti kell legyen.
A passzívház komponensek és a passzívházak mértékadó kritériumait a Passivhaus Institut határozza meg; komponensek, mint az üvegezés, ablakok, ajtók, légkomfort szellőztető berendezések és csomópontok PHI minősítése garantálja az adott komponensre vonatkozó kívánalmakat.
PHPP és minőségbiztosítás
A passzívház minőségszabványának igazolására a Passzívház Tervezőcsomag (PHPP) hivatott. A PHPP több igazolásból álló, kipróbált és felülvizsgált számítási eljárás, az épületek fűtési- és primerenergia-szükségletének meghatározására szolgál. Az energiaigény vonatkoztatási mértéke a PHPP-ben a német 2. Berechnungsverordnung által definiált lakófelület, illetve nem lakóépületeknél a DIN 277 szerinti használati felület.
Gyakorlati megfontolások a tervezésnél
- Integrált tervezés szükséges: a komponensek egymásra hatása miatt a komponensek puszta felhasználása magában nem elegendő a passzívház eléréséhez.
- Telek kiválasztása: nem minden telekre érdemes passzívházat tervezni; a tájolás, napbehatás és környezeti tényezők döntőek.
- Építési költségek: a passzívházépítés kb. 15-20%-os többletköltséget jelent a hagyományos előírásokhoz képest, de alacsony üzemeltetési költségei hosszú távon megtérülhetnek.
- Anyagválasztás: természetes anyagok alkalmazása (pl. STEICO farost, kender) segít a páraszabályozásban és egészséges belső klímát biztosít.
Példa: optimális elektromos helyiség méretezése egy 100 m²-es passzív családi ház esetén
| Helyiség / funkció | Javasolt alapterület | Megjegyzés |
|---|---|---|
| Szellőztető-gépház | 2-4 m² | Hővisszanyerős egység, szervizelő nyílások, F7 szűrő, kondenzvízelvezetés |
| Villamos elosztó / inverter | 1-2 m² | Jól szellőző, könnyen hozzáférhető szekrény |
| Tároló / szerviz | 1-3 m² | Szerszámok, pótalkatrészek, kis karbantartás |
| Fűtéspanelek elhelyezése | Zónánként 1-2 panel | Nappali nagyobb, hálók kisebb teljesítményű panelek |
Összefoglaló gyakorlati tippek
- Tervezze meg az elektromos helyiségek elhelyezését a gépészeti rendszerhez igazodva: szellőztető-központ közel a befújt légcsatornához, inverter a tetőtérhez vagy jól szellőző helyiséghez.
- Válasszon egyszerű, gyors reagálású fűtési megoldást (elektromos panelek, kalorifer a szellőztetőben) a passzívház kis hőigényéhez.
- Biztosítsa a szervizhézagokat és a zajcsillapítást (légtechnika <25 dBa).
- Alkalmazzon integrált tervezést és használja a PHPP-t a végső energetikai igazoláshoz.
- Az ablakok és szerkezetek U-értékei, az üvegezés Ug értéke és a hővisszanyerő hatásfoka kulcsfontosságúak a passzívház teljesítményéhez.
BAULAND passzívház gépészet Helios hővisszanyerős szellőztető
A passzívház megvalósítása nem csak műszaki kérdés: a tervezés elejétől a kivitelezésen át a minőségbiztosításig komplex folyamat. Az elektromos helyiség mérete és elhelyezése fontos szerepet játszik abban, hogy a passzívház egyszerű, megbízható és energiatakarékos maradjon.
