A passzívház szellőztetés szűrőveszteségeinek elemzése
Az épületüzemeltetés, a gazdaságosság és nem utolsósorban a komfortérzet szempontjainak előtérbe kerülésével a gépészeti rendszerek legalább egyenrangú tényezővé váltak a korábban egyeduralkodó, gyakorlatban többnyire látványépítészeti megfontolások mellett. Ez a tény a többi országénál is nagyobb fordulatot jelent a magyar lakásépítésben, ahol a mai napig az ablaknyitásos szellőztetés a meghatározó napi, és - ha a mindig húzóerőt jelentő szabályozási oldalt tekintjük, ennek hiányában - egyelőre távlati gyakorlat. Nálunk tehát nem pusztán hangsúlyeltolódás történik, hanem a hővisszanyerős központi lakásszellőzés által egyben egy „új” gépészeti szakág kerül meghatározó szerepbe.
Európában az 1973-as olajválság után bevezetett hőtechnikai szigorítások, az általánossá vált tömített nyílászárók következtében párásodó, „bedunsztolt” lakóterek kikényszerítették a mesterséges központi szellőzés kötelezővé tételét, elterjedését. A szellőztetés az élettani jelentőségén túlmenően tehát a lakóterek kielégítő páramentesítése érdekében is elkerülhetetlenné vált. Vannak országok, ahol kényszerszellőzés nélkül nincs használatba vételi engedély, nálunk viszont a mai napig nincs érdemi szabályozás.
A mai legkorszerűbb házak (pl. a passzívházak) kötelező eleme a hővisszanyeréses szellőztetés. A rendszer zsenialitása abban rejlik, hogy állandóan, a nap 24 órájában szellőztet és mindezt helyettünk teszi. A lakásból elszívott meleg levegő hőenergiáját adja át a rendszer a kültérről beszívott hideg levegőnek, felmelegítve azt. A folyamat passzívan történik, a levegő csak áthalad egy kereszt-ellenáramú lamellás hőcserélőn keresztül, és levegő keveredése nélkül valósul meg a hőátadás. A hővisszanyeréses gép fogyasztása igen alacsony, mivel a levegőt mozgató két ventilátor nagy hatékonyságú.
A passzívház egy olyan épület, amely kimagaslóan jó hatékonysággal, és jelentős gépészeti közreműködés nélkül (passzívan) hasznosítja a környezetében rendelkezésre álló hőenergiát. Ez a hatékonyság azt jelenti, hogy jó közelítéssel egy passzívház fűtési energiaigénye körülbelül 1/10-e egy hasonló, hagyományos épületnek. Egy ilyen épület 1 m²-nyi területe 1 éven át kifűthető maximum 15 kWh-nyi energiával, ami megközelítőleg megfelel 1.5 liter olaj, vagy 1.5 m3-nyi gáz fűtőértékével.
A passzívházak esetében az energiafelhasználás mértékét definiáljuk. A gyakorlatban ez azt jelenti, hogy még a mai szokásokhoz és elvárásokhoz képest is nagyon jelentős mértékben csökkentjük az épületünk fűtési energiaigényét. Ezzel szemben az ún. zéróenergiás épületek esetében a helyben megtermelt és a helyben felhasznált energia viszonylatát figyeljük.
A szoláris energia (napsütés) hasznosulásának passzívházak esetében kiemelt jelentősége van. Mivel már alpesi menedékház és sarkkutató állomás is épült passzívházként így a hazai viszonyok között badarság lenne azt állítani, hogy akár a tájolástól függetlenül is ne lehetne megvalósítani azt, azonban a telekválasztás során - amennyiben van erre lehetőség - érdemes körültekintően eljárni.

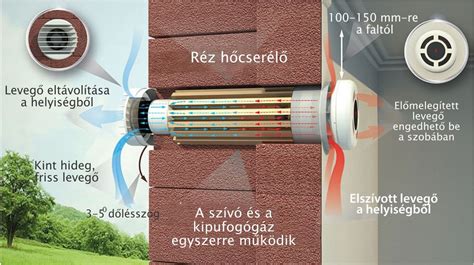

Passzívházak egyik tartozéka a hőcserélős szellőztető berendezés, aminek ez egyik legfontosabb szerepe, hogy úgy biztosítja a folyamatos friss levegő ellátást, hogy közben a levegőben tárolt (hő)energia nagy részét ‘visszaforgatja’. Természetesen vannak olyan élethelyzetek, amikor energetikailag sem probléma, ha valaki ablakot nyit, sőt olyan szituáció is előáll, amikor egy passzívházban is kifejezetten ajánlott az ablakos szellőztetés. A kellemes tavaszi/őszi vagy kora-nyári napokon, amikor a kinti és a benti hőmérséklet közel azonos kívánja is az ember, hogy a külső környezet jobban beköltözzön a lakás belsejébe.
Kétségtelen, hogy a friss levegő ellátást a passzívház minőségű épületekben, alapesetben egy szellőztető berendezés biztosítja. A rendszer tartozékát képezik a beáramló levegő szűréséért felelős filterek is, így a lakótérbe jutó levegő por-, pollen- és egyéb szennyezőanyag tartalma töredéke a kintről beszívottnak. A folyamatos légcsere miatt ugyanakkor a lakótérben még hosszabb használat mellett (pl. éjjeli időszakban) sem dúsulnak fel a használat során keletkező káros anyagok (pl. szén-dioxid).
A szellőztető berendezések kialakítását hosszú élettartamra, folyamatos működésre tervezik. Sajnos itthon a kevés megvalósult példa és a hiányos adatok miatt a különböző minőségi szintet elérő épületek összevetésére jelenleg még nagyon van esély. Tőlünk nyugatabbra, például Németországban már készültek ilyen összehasonlítások. Ott arra jutottak, hogy a passzívházak kb 8-15%-al kerülnek többe hagyományos társaiknál.
A másik kérdés, ami felvetődik, hogy ‘mihez képest?’ Egy házilagosan kivitelezett épület és egy fővállalkozó által bonyolított között is jelentős ár és minőségi eltérés képzelhető el. Az sem mindegy, hogy milyen burkolatokat, ajtókat, stb. választunk hiszen ezek között is akár többszörös különbségek képzelhetőek el. Ha a beépített anyagok és termékek oldaláról közelítjük meg a kérdést láthatjuk, hogy kétségtelenül egy passzívházban általában vastagabb hőszigetelésekkel és jobb minőségű nyílászárókkal találkozunk, sőt a szellőztető berendezés is feláras.
A falak legfontosabb szerepe az épületek külső lehatárolásán kívül általában a teherhordás, a biztonság és a hőszigetelés. A friss-levegő bejuttatása - ergó ’lélegzés’ - nem feladat, sőt önmagukban nem is alkalmasak ennek ellátására. Ergó az épületeink külső burka - passzívház ide vagy oda - nem képes biztosítani a benntartózkodók számára ideálisan szükséges friss levegő mennyiséget. És ha elfogadjuk, hogy nem szempont - mint ahogy nem az - a határoló szerkezetek (falak, stb.) 'légzése', akkor viszont teljesen jogos az a cél, hogy próbáljuk minimalizálni a rajtuk keresztül létrejövő hőveszteségeket.
Minden lakásban óránként kb. 5 perc kereszthuzatra lenne szükség a belső levegő minőségének a fenntartásához, ami valljuk be sem az energiahatékonyság, sem a valós élethelyzet szempontjából nem reális. A bukóablak, és a nyílászárókba beépített egyedi szellőztetők a légcserére akár megoldást is adhatnak, de ugye az nem kérdéses, hogy ilyen esetben a levegővel a hő egy jó része is távozik.
Mai épületeinkben a hőveszteség kb. harmada a - filtrációs és direkt - szellőztetés számlájára írható. Ezen energiaveszteség nagy részének ’megfogására’ alkalmas a hővisszanyerős szellőzés, ami passzívházakban - és egyre gyakrabban más, alacsony energiaigényű épületek esetében is - a frisslevegő ellátást alapesetben biztosítja. A rendszer ’haszna’ elsősorban a fűtési szezonban és éjjel ’pótolhatatlan’ ellenben szép tavaszi-nyári időben meg ha valaki úgy szeretné, nyugodtan nyisson ablakot, teraszajtót.
A rendszer tartozékát képezik a beáramló levegő szűréséért felelős filterek is, így a lakótérbe jutó levegő por-, pollen- és egyéb szennyezőanyag tartalma töredéke a kintről beszívottnak. A folyamatos légcsere miatt ugyanakkor a lakótérben még hosszabb használat mellett (pl. éjjeli időszakban) sem dúsulnak fel a használat során keletkező káros anyagok (pl. szén-dioxid).
A szellőztető berendezések kialakítását hosszú élettartamra, folyamatos működésre tervezik, az alkalmazott technika egyszerű, bejáratott. Rendszeresen hallani próbálkozásokról, a gépi szellőztetés valami fajta gravitációs elven működő rendszerrel történő kiváltásáról.
A passzívház fogalmát ma már sokan ismerik Magyarországon is, és bizonyára nem létezik olyan ember, aki ne lakna szívesen egy ilyen épületben. Valószínűleg az alacsony fogyasztás a legvonzóbb az előnyök közül, de a tévhitek sokakat visszatarthatnak attól, hogy a felépítendő otthonukat a szigorú passzívház szabványok alapján terveztessék meg.Márpedig tévhitekből akad szép számmal, és megfelelő cáfolat hiányában ezek lassan, de biztosan beépülnek a köztudatba, ezért nézzünk meg most néhány olyan állítást, amik távolról sem fedik a valóságot a passzívházakkal kapcsolatban.
Átlagos háztartási hőszükséglet és hőveszteségek
| Hőigény / Hőveszteség | Részarány (%) |
|---|---|
| Szellőztetési hőveszteség | ~40% |
| Határoló szerkezetek hővesztesége | ~60% |
A szellőztető berendezés hatásfokának meghatározó szerepét mutatja, hogy a Passzívház Intézet minimumkövetelménye a -15 °C-nál is elérendő 75%-os hővisszanyerési határérték, melyet az ebben specializálódott gyártók gyártmányai egyébként jelentősen meghaladnak.
A PHI-tanúsítás azonban a hővisszanyerési hatásfokon túlmenően szigorú, 45 W/(m3/h) fajlagos energiahatékonysági követelményt is támaszt. A szadai első magyar passzívház tanúsításának sikeréhez jelentősen hozzájárult a beépített rács-csatornás hőcserélő kimagasló hővisszanyerési hatásfoka, ami az elszívottal közel azonos hőmérsékletű friss levegő befúvását jelenti.
A teljesítményadatok valódiságát szigorú vizsgálati feltételek alapján elérhető tanúsításnak vetik alá, vagy ennek hiányában a PHPP-számítás során a gyári adatok csak 12%-os csökkentő tényezővel vehetőek figyelembe. A kifejezetten passzívházak céljára fejlesztett típusok külön gyártmánykategóriát jelentenek, ebben specializálódott gyártókkal, amit jól érzékeltet az adott márka sikeres tanúsítással rendelkező berendezéseinek száma.
A közforgalomban fellelhető berendezések műszaki adatlapjai gyakran jeleznek 90%-ot elérő hővisszanyerési hatásfokot, amiből azonban nem derül ki, hogy az milyen légszállítási teljesítménynél, teljesítményfokozatnál érvényes. Ennek természetesen elsősorban az építtetők a jóhiszemű áldozatai, de vonatkozó jelleggörbék hiányában a szakembernek sem könnyű a tisztánlátás. Az alkalmazott hőcserélő típusának ismeretében a 3. ábrán feltüntetett alapváltozatok és arányok jó iránymutatást adhatnak egy-egy berendezés várható valós teljesítményének megbecsléséhez.
Nem említettük a forgódobos rendszert, az ok a forgatómotor energiahatékonyság szempontjából hátrányos többletenergia-szükséglete, nem véletlen, hogy a PHI-tanúsított berendezések között egy sem szerepel, és az alacsony energiaigényű épületeknél sem alkalmazzák.
Kiemelkedő hatásfoka miatt érdemes részletesebben külön kitérni a megoldást jelentő rács-csatornás hőcserélőre (4. ábra). A lépcsőzött lemezkialakítás a nagyobb hosszúsággal együtt többszörös hőátadó felületet ad, ami a síklemezestől eltérően a magas teljesítményfokozaton is biztosítja a 90% feletti hatásfokot.
Passzívház alapjai kevesebb mint 4 percben elmagyarázva
A passzívház szellőztetésének egyik kulcsfontosságú eleme a szűrőrendszer, amely biztosítja a beáramló levegő tisztaságát. Ezek a szűrők megakadályozzák a por, pollen és egyéb szennyeződések bejutását a lakótérbe, hozzájárulva az egészséges beltéri klímához. A szűrők rendszeres cseréje elengedhetetlen a rendszer hatékony működéséhez és a levegő minőségének fenntartásához.
A szűrőcsere az egyetlen karbantartási feladat a hővisszanyerős szellőzés esetében. Általában 3-6 havonta javasolt a szűrők cseréje, ami egy pár szűrő esetében nagyjából 2000-5000 Ft költséget jelent. Ezen felül 2-3 évente javasolt a hőcserélő tisztítása is. Ezek a költségek minimálisak a passzívházak által biztosított energia megtakarításhoz képest.
A légtömörség teszt (Blower Door) a passzívház minősítés legkritikusabb pontja. Az épületet 50 Pascal nyomáskülönbségre hozzák, és mérik a légcserét. Ha n50 > 0,6/h, nincs minősítés - akármennyit költöttél a szigetelésre. A leggyakoribb bukási pontok: nyílászáró-beépítés hibái, átvezetések (csövek, kábelek), és a gőzfékfólia illesztései.
A Passive House Planning Package (PHPP) szoftverrel kell megtervezni az épületet. Ez nem CAD-rajzolás, hanem energetikai modellezés - és Magyarországon kb. 50-80 tervező ért hozzá igazán. A PHPP tervezés díja 500 000-1 500 000 Ft, a PHI-minősítés további 300 000-800 000 Ft.
A passzívház nem luxus, hanem minőségi alsó határ. Nem mindenki számára éri meg a passzívház. Minden építkezés egyedi.
Kulcsrakészen 15-30%-kal drágább, ami 2026-ban 550-800 ezer Ft/m²-t jelent az országos 420-600 ezer Ft/m² átlaghoz képest. A felár fő okai: vastagabb szigetelés, háromrétegű nyílászárók, hővisszanyerős szellőzés és a Blower Door teszt.
Tényleg nem lehet kinyitni az ablakot egy passzívházban? De igen, bármikor kinyithatod. A hővisszanyerős szellőzés a komfortot biztosítja - télen nem kell szellőztetned, mert a gép friss, szűrt, előmelegített levegőt fúj be.
A közel nulla energiaigényű épület (nZEB) a magyar jogszabályi minimum 2024 óta: max. 68-100 kWh/m²/év összesített energiaigény. A PHI passzívház ennél 2-3 kategóriával szigorúbb: max. 15 kWh/m²/év fűtési igény, n50 ≤ 0,6/h légtömörség, és max. 120 kWh/m²/év primer energia.
Igen, sőt: a passzívház automatikusan teljesíti az A+ vagy annál jobb energetikai besorolást, ami a zöld hitel feltétele. A CSOK Plusz zöld feltételei (BB vagy jobb besorolás) is teljesülnek.
A Passivhaus Institut nyilvántartása szerint 2025 végén kb. 150-200 PHI-minősített épület áll Magyarországon. Ez az EU-átlag alatt van - Ausztriában ugyanez tízezres nagyságrendű.
A passzívház rendszer egy önkéntes vállalásokon alapuló filozófia, amely egy olyan építési rendszert kínál, amellyel minden éghajlaton, csupán passzív építészeti elemekkel egy komfortos, működő épület építhető. A passzívház olyan épület, aminek paramétereit a Passivhaus Institut igazolja.
Az igazolással rendelkező épületek listája letölthető a Passivhaus Institut honlapjáról. A passzívház kifejezés azonban átszivárgott a köztudatba: sokan a szót az "energiatakarékos", "alacsony fogyasztású", vagy "alacsony energiaigényű" épület szinonimájaként használják, helytelenül.
A szellozes.info honlap nem foglalkozik egyéb a passzívház elemekkel, és a passzívház építészet kérdéseivel, kizárólag a hővisszanyerő szellőztető rendszerekre koncentrál.
A magas hatásfokú hővisszanyerés a passzívház egyik kulcsfontosságú eleme. A német Passzívház Intézet (a továbbiakban PHI) nem csak épületeket, hanem a passzívház komponenseket is vizsgál, igazol. Nincs ez másképp a hővisszanyerő szellőztetőkkel sem. A PHI adatbázisában ma 92 különböző gyártmány van (a 600 m3/h alatti kategóriában). A valóságos termékek száma ennél kevesebb, ugyanis gyakran egy gyártó egy terméke többféle márkanév alatt kerül forgalomba. A legjobb gép e lista szerint a Paul Novus 300. Ezt a géptípust bemutatótermünkben megtekintheti.
Miért fontos a passzívház minősítés? A PHI egységesített szempontok szerint vizsgálja a gépeket. Ez lehetőséget biztosít az érdeklődőknek arra, hogy azonos paramétereket hasonlítson össze. Magyarul: körtét-körtével. Ilyen egységes paraméterek és adatok hiányában az érdeklődő kizárólag a gyártók által megadott, sajnos vitatható adatokra van utalva.
