Használatra készA SAVE készülékek a gyárban ellenőrzött és felprogramozott állapotban kerülnek szállításra, ezért telepítésük és üzembe helyezésük könnyen, gyorsan elvégezhető. Csend és békességA SAVE lakásszellőztető készülékek a legkorszerűbb, csendes, energiatakarékos EC motros ventilátorokkal rendelkeznek, azért, hogy a berendezés működése ne zavarja a bentlakók nyugalmát. Otthonához illeszkedőA Systemair SAVE lakásszellőztető készülékek széles méret- és típus- választékának köszönhetően optimálisan illeszthetők a lakás belső kialakításához, elrendezéséhez.
Alkalmazási terület és főbb jellemzők
Rekuperační jednotka SAVE VTR 300 je díky své konstrukci a parametrům určena k větrání nejen rezidenčních objektů, ale také k větrání komerčních prostorů a školních tříd s podlahovou plochou až do cca 240 m² (doporučení Systemair). SAVE VTR 200/B i VTR 300/B byly navrženy pro větrání menších domů a apartmánů o ploše 140-240 m². Nízké vnitřní tlakové ztráty a filtry s velkou filtrační plochou redukují spotřebu elektrické energie na minimum, což potvrzují nízké hodnoty SFP (kW/m3*s) faktoru jednotky.
Konstrukció és tartozékok

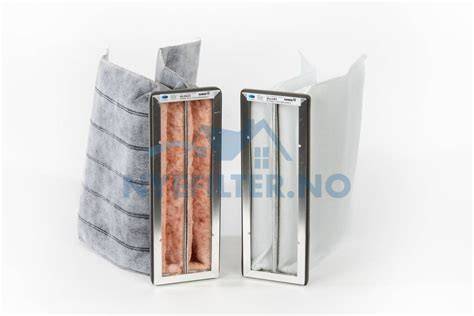

Vzhledem k vertikální orientaci hrdel je jednotka SAVE VTR 300 určena pro stěnovou montáž. Jednotka se skládá z kapsových filtrů F7 (ePM2,5 70%) na přívodu a G3 (coarse 50%) na odvodu vzduchu, nízkoenergetických ventilátorů s EC motory, rotačního rekuperátoru poháněného EC motorem a elektrického ohřívače o výkonu 1,67 kW. Na přívod vzduchu lze také umístit kapsový filtr G3 (coarse 60%) nebo sadu filtrů F7+F7 (F7/ePM1 60% - F7/ ePM1 60%) pro zajištění funkce „Pasivní dům“.
Dvojitý plášť jednotky je vyroben z pozinkovaného ocelového plechu s RAL9016-30 a je vyplněn 30 mm vrstvou tepelné a protihlukové izolace z minerální vlny. Jednotka je vybavena pátým hrdlem pro případné napojení digestoře (dodává se zaslepené). Dvojité kartáčové těsnění u rotačního rekuperátoru zabezpečuje minimální přenos odvodního vzduchu do přívodního.
Elektromos és mechanikai csatlakozások
Připojení jednotky k elektrické síti je přes standartní jednofázovou zásuvku 230/50Hz. Součástí dodávky je elektrický kabel o délce cca. 1m. Na přívod vzduchu lze umístit různé typy filtrů dle požadavků objektu. Jednotku lze doplnit vodním ohřívačem VBC, vodním chladičem CWK nebo přímým výparníkem DXRE, jež se instalují do potrubní trasy (volitelné příslušenství).
Řídicí systém SAVE control a možnosti ovládání

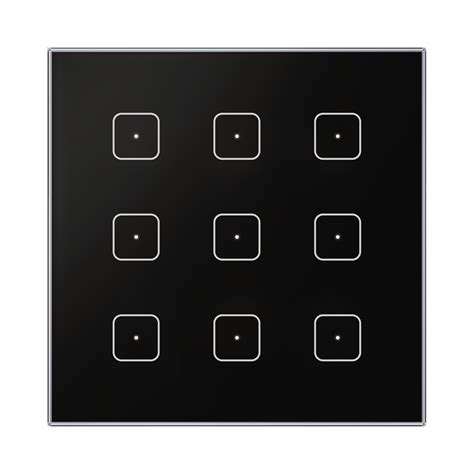

Řídicí systém SAVE controlJednotka je vybavena inteligentním vestavěným řídicím systémem SAVE control. Nový intuitivní dotykový ovladač SAVE Touch je koncipován jako Smartphone a je jen jednou z mnoha možností, jak provoz jednotky řídit. K ovládání jednotky jsou určeny konfigurovatelné vstupy. Pro nadřazené řízení BMS může být použito komunikačního protokolu Modbus RS485 (standard) nebo ModBus TCP/IP (s modulem IAM - příslušenství).
Možnosti ovládání se díky novému řídicímu systému SAVE control, vestavěnému vlhkostnímu čidlu na straně odvodu vzduchu a díky možnosti plynulého řízení otáček rotačního rekuperátoru značně rozšířily. Průtoky vzduchu v jednotlivých stupních otáček se pro přívodní a odvodní ventilátor nastavují samostatně a lze tak docílit požadovaného přetlaku, podtlaku nebo rovnotlaku. Nastavuje se celkem 5 stupňů otáček (maximální, vysoké, normální, nízké, minimální), přičemž jednotlivé funkce a režimy vždy využívají některé z nich.
| Funkce | Rövid leírás |
|---|---|
| MANUAL | V manuálním režimu lze nastavit průtok vzduchu ve třech stupnich (vysoké, normální, nízké). |
| AUTO | Automatický provoz dle týdenního programu, čidel CO2 nebo vlhkosti nebo externího signálu BMS. |
| Řízení dle vlhkosti / CO2 | Regulace množství vzduchu na základě hodnot z čidel; možné použít vestavěné i externí čidla. |
| ECO | Ekonomický režim s adaptací dohřevu a funkcí „volného vytápění“ pro úsporu energie. |
Speciální režimy a funkce
Řízený přenos vlhkosti - díky vestavěnému vlhkostnímu čidlu na straně odvodního vzduchu a plynule řízenému rotačnímu rekuperátoru dokáže systém SAVE control regulovat nejen teplotní účinnost výměníku, ale i účinnost přenosu vlhkosti. Účinnost přenosu vlhkosti rapidně klesá již při nepatrném snížení otáček rotačního výměníku (teplotní účinnost je stále vysoká). Systém SAVE control je tak schopen přivádět do prostoru vzduch požadovaných parametrů. Tato funkce je vhodná především na odvod nežádoucí vysoké vlhkosti např. z tělocvičen nebo novostaveb.
Volné chlazení - v letním období funkce volného chlazení využívá chladný venkovní vzduch pro vychlazení vnitřních prostor během noci. Rekuperace chladu - funkce se po jejím nastavení aktivuje automaticky v případě, že teplota odváděného vzduchu je nižší než teplota venkovního vzduchu, čímž dojde k předchlazení přiváděného vzduchu.
Integrace, komunikace a dálkové řízení
V horní části jednotky je umístěn připojovací box CB, který usnadňuje propojení veškerého externího příslušenství jednotky a snižuje nutnost přístupu k základové desce uvnitř jednotky na minimum. CB je vybaven připojovacím rozhraním pro ModBus/RS485, 5 univerzálními, 2 analogovými vstupy, 4 digitálními, 3 analogovými výstupy a 3 svorkami pro napájení 24V (např. pro napájení čidel). Součástí dodávky jednotky je vestavěný bílý ovladač SAVE Touch. Díky modulu IAM je možné jednotku řídit i díky aplikaci z Smartphone přes Systemair Cloud. Aplikace Home Solution by Systemair je k dispozici pro operační systém IOS i Android.
Systemair SAVE VTR 200 air handling unit
Certifikace a testování
Jednotka SAVE VTR 300 spolu s ostatními jednotkami řady SAVE získala certifikát Eurovent v oblasti RAHU (rezidenční vzduchotechnické jednotky) a celá výrobní řada rezidenčních jednotek společnosti Systemair se tím stala zcela unikátní. Testování bylo provedeno dle evropské normy EN13141-7:2010, která u jednotek ověřuje mimo jiné výkonové křivky, účinnost rekuperace, hluk, spotřebu energie apod. Ve všech těchto vlastnostech došlo při zkouškách jednotek SAVE ke shodě s deklarovanými parametry.
Tipy pro montáž a uvedení do provozu
- Jednotka je určena pro stěnovou montáž díky vertikální orientaci připojovacích hrdel.
- Připojení k síti probíhá přes standardní jednofázovou zásuvku 230/50Hz; dodáván je kabel cca 1 m.
- Vyberte správnou kombinaci filtrů dle kvality venkovního vzduchu a požadavku na pasivní dům (F7+F7 apod.).
- Využijte páté hrdlo pro napojení digestoře, pokud to instalační řešení vyžaduje.
- Konfigurujte řízení dle požadavků: týdenní program, řízení dle vlhkosti/CO2, ECO režim pro úsporu energie.
Systemair SAVE VTR 300 kombinuje nízkou spotřebu energie, tichý chod, pokročilý řízení a flexibilní možnosti montáže, což ji činí vhodnou volbou pro rodinné domy, apartmány i menší komerční prostory.
