Hő- és áramlástechnikai mérés szellőztető rendszerekhez
A hő- és áramlástechnikai mérés elengedhetetlen a szellőztető rendszerek megfelelő működésének biztosításához. Ez a folyamat meghatározza a szükséges légmennyiségeket, a légcsatornák méreteit, a ventilátorok teljesítményét, valamint a rendszer hatékonyságát és energiatakarékosságát.
Miért fontos a szellőztető rendszerek hő- és áramlástechnikai mérése?
A megfelelő méretezés kulcsfontosságú a szellőztető rendszerek optimális működéséhez és az épületben tartózkodók komfortjának biztosításához. Egy nem megfelelően méretezett rendszer komoly problémákat okozhat:
- Nem megfelelő légminőség: Túl alacsony légcsere esetén felhalmozódhatnak a káros anyagok (pl. CO2, pára, VOC-k), ami rossz közérzethez, fáradékonysághoz, egészségügyi problémákhoz vezethet.
- Energiaveszteség: Túl nagy légmennyiség esetén a fűtött vagy hűtött levegő pazarlása történik, ami növeli az energiafogyasztást és a rezsiköltségeket.
- Zajproblémák: Nem megfelelően megválasztott ventilátorok vagy légcsatornák jelentős zajt generálhatnak, rontva a komfortérzetet.
- Berendezések károsodása: A nem megfelelő áramlási viszonyok vagy a túlzott páralecsapódás károsíthatja a szellőztető berendezéseket és az épületszerkezetet.
A hő- és áramlástechnikai mérés célja, hogy meghatározzuk a szükséges légmennyiségeket, a légcsatornák méreteit, a ventilátorok teljesítményét, valamint a rendszer hatékonyságát és energiatakarékosságát.
A szellőztető rendszerek méretezésének folyamata
A szellőztető rendszerek hő- és áramlástechnikai méretezése összetett folyamat, amely magában foglalja a következőket:
1. Igények felmérése
Az első lépés az épület funkciójának, a helyiségek méretének, a benntartózkodók számának és a keletkező terhelések (pl. pára, szagok, káros anyagok) felmérése. Különös figyelmet kell fordítani a lakóhelyiségekre, a vizes helyiségekre (fürdőszoba, WC), a konyhára és a speciális funkciójú helyiségekre (pl. garázs, kazánház).
2. Légmennyiség meghatározása
A szabványok és a helyi előírások alapján meghatározzák az egyes helyiségekbe szükséges minimális frisslevegő-mennyiséget (légcsere-szám vagy személyenkénti légmennyiség). Figyelembe kell venni a hőterhelést is, különösen a nyári időszakban.

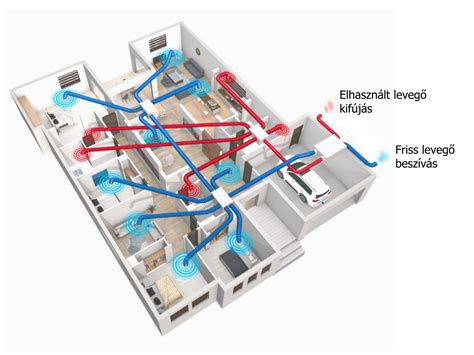

3. Rendszerterv kialakítása
A méretezés során meghatározzák a légcsatornák hálózatát, a be- és elvezető elemek (szelepek, rácsok) típusát és helyét, valamint a hővisszanyerő egység (ha van) méretét és típusát.
4. Légcsatornák méretezése
A légcsatornák méretét úgy kell meghatározni, hogy az áramlási sebesség és a nyomásveszteség optimális legyen. Túl nagy sebesség zajt okoz, míg túl kis sebesség nagy csatornaátmérőt eredményezne, ami növeli a beépítési költségeket.
5. Ventilátor kiválasztása
A ventilátor kiválasztása a rendszer teljes nyomásveszteségének és a szükséges légmennyiségnek a figyelembevételével történik. Fontos szempont a zajszint, az energiafogyasztás és a megbízhatóság.
6. Hővisszanyerés (amennyiben alkalmazzák)
A hővisszanyerő rendszerek esetén a hőcserélő hatékonyságát és a bypass funkciót is figyelembe kell venni a méretezés során. A cél a fűtési és hűtési energia megtakarítása.
7. Számítások és szimulációk
A méretezés során komplex számításokat és szimulációkat végeznek, hogy ellenőrizzék a rendszer működését különböző körülmények között. Ez magában foglalja a nyomásviszonyok, a légsebességek és a hőmérsékletek elemzését.

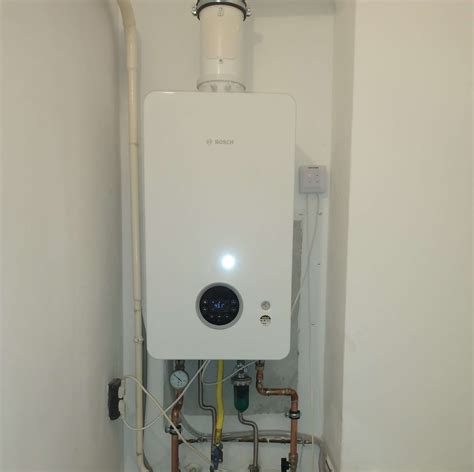

Kondenzációs kazánok és a kémény méretezés
A kondenzációs kazánok hatékony működéséhez elengedhetetlen a megfelelő kémény méretezése és kialakítása. Ezek a kazánok alacsonyabb füstgázhőmérséklettel működnek, ami fokozottan érzékennyé teszi őket a nem megfelelő huzatra és a kondenzációra.
A kondenzációs kazánokhoz jellemzően három féle kéményrendszer jöhet szóba:
- Cső a csőben rendszer: A belső csőben távozik a füstgáz, a külső cső pedig az égési levegőt biztosítja.
- Osztott rendszer: Különálló csöveken történik az égéstermék elvezetés és a frisslevegő bevezetés.
- Szerelt szigetelt kéményrendszer: Új külső szigetelt kémény kialakítása, amibe a kazán bekötésre kerül.
A megfelelő rendszer kiválasztása a meglévő adottságoktól, a kazán teljesítményétől és a hő- és áramlástechnikai méretezés eredményétől függ.
Mikor szükséges a kémény méretezés számítás?
A kémény méretezés számítás elengedhetetlen az alábbi esetekben:
- Új kémény tervezésekor.
- Új tüzelőberendezés bekötésekor (ellenőrizni kell a meglévő kémény megfelelőségét).
- Tüzelőanyag vagy készülék típusváltásakor.
- Utólagos kéménybélelés, felújítás esetén.
- Nem használt kémény használatba vételekor.
A kémény méretezés az épületgépészeti tervek kötelező eleme, és a kéményseprő szolgáltató is egyre gyakrabban kéri az éves felülvizsgálat során.
A hő- és áramlástechnikai méretezés költségei
Amennyiben minden szükséges információ átadásra kerül, a hő- és áramlástechnikai méretezés bruttó 40.000 Ft-tól kezdődik. Az elkészítés határideje az aktuális munkaterheléshez igazodik, de előre jelezzük az ügyfeleknek. A méretezést épületgépész mérnökök végzik, akik rendelkeznek a szükséges jogosultságokkal.
Szellőztetés metró alagutakban
A metró alagutak szellőztetése komplex feladat, amelynek célja a megfelelő légminőség és hőmérséklet biztosítása az utasok és a berendezések számára. A mélyépítésű földalatti műtárgyak építése során a szellőztető aknák kialakítása kulcsfontosságú. Ezek az aknák szolgálják ki az építést (pl. anyagmozgatás, személyszállítás), és később a nagyteljesítményű szellőztető ventilátoroknak adnak helyet.
A főszellőztető berendezések feladata az alagutak levegőjének hűtése, mivel a vonatok, a műszaki berendezések és az utasok jelentős mennyiségű hőt termelnek. A szellőztetés szívó-nyomó rendszerű, azaz ventilátorok szállítják be és ki a levegőt. A rendszerek tervezésekor figyelembe veszik a budapesti hőmérsékleti viszonyokat, hogy a keletkező hőmennyiséget hatékonyan el tudják távolítani.
A főszellőztető berendezések kulcselemei a ventilátorok. A két metróvonalon eltérő teljesítményű és kialakítású ventilátorok működnek. A korábbi tervezési elvek eltértek a maiaktól, ami a korabeli nézeteket tükrözte a hőelvezetés tekintetében.

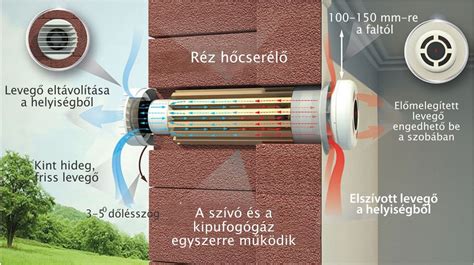

Helios EcoVent Verso hővisszanyerős szellőztetés
A segédüzemi szellőztető berendezések a szolgálati, üzemi és szociális helyiségek légállapotainak szabályozott értéken tartására szolgálnak. Ezek a rendszerek gyakran igényelnek levegőkezelést (hűtés, szűrés). A levegő szűrése kiemelten fontos a por és egyéb szennyeződések eltávolítása érdekében, melyek a vonatok működéséből (pl. szénkefe-kopás) származnak.
A légcsatornák anyaga és kialakítása változatos, ami néha üzemeltetési és fenntartási problémákat okozhat. A különböző helyiségek szellőztetési igényei eltérőek lehetnek (kiegyenlített, túlnyomásos, depressziós), és ezeket a rendszereket ennek megfelelően kell kialakítani.
Szellőztetés lakóépületekben: Ausztriai tapasztalatok
Ausztriában a központi hővisszanyeréses szellőztető berendezések elterjedésének elősegítése érdekében vizsgálták és értékelték a már megvalósított rendszereket. A cél a tervezési és kivitelezési hibák elkerülése, valamint a lakók komfortjának és az energiahatékonyság növelése volt.
A vizsgálatok során több céget vontak be, és lakói kérdőívek, valamint helyszíni mérések alapján értékeltek 92 berendezést. Az eredmények összességében kedvezőek voltak, a használók 80%-a nagyon jónak vagy jónak értékelte a rendszert. A legtöbb kifogás a működéssel járó zaj miatt merült fel.
Az épület légtömörsége kulcsfontosságú a mesterséges szellőzés hatékony működéséhez. A "blower door" teszt segítségével ellenőrizték a légtömörséget, és megállapították, hogy a vizsgált lakások többsége megfelelt a követelményeknek.
A szellőzőlevegő-mennyiség tekintetében a legtöbb lakásban kielégítő volt a frisslevegő-ellátás, különösen az egylakásos családi házakban. A légcsatornák, szelepek méretezésének alapja a helyiségekhez tartozó térfogatáram, és a lakók többsége elegendőnek ítélte a levegőforgalmat.
A huzatmentesség és a szellőzőlevegő-hőmérséklet is fontos szempontok. A vizsgált lakásokban a huzatérzetre kevesen panaszkodtak, és a bejuttatott levegő hőmérséklete általában a helyiséghőmérséklet közelében alakult, részben a talaj-levegő hőcserélő és a hővisszanyerés hatékonysága miatt.
A légszűrés fontosságát hangsúlyozták, különösen a finomszűrők beépítését a friss levegő tisztítása érdekében. A szűrők állapotát vizsgálva megállapították, hogy a jelzések hiánya vagy a fordított beépítés problémát okozhat.
A kondenzvíz-elvezetés és a zajosság szintén fontos kérdések. A zajszint mérések alapján magasabb volt a kívánatosnál, de a lakók többsége elfogadta a zajt. A rendszerek gazdaságosságát tekintve a megtérülés lassú, de a lakók elsődleges szempontja a jobb komfort volt.
A hővisszanyerés hatékonyságát növeli a talaj-levegő hőcserélő, amely nyári üzemmódban is hasznos lehet. A frisslevegő-beszívás helyének körültekintő megválasztása és a megfelelő szűrők alkalmazása biztosítja a tiszta levegő bejutását.
A központi szellőztető rendszerek általában 3 teljesítményfokozattal rendelkeznek, amelyeket a különböző igényekhez lehet igazítani. A zajproblémák miatt azonban a fokozatokat nem mindig a rendeltetésük szerint használták.
