No, most nem tudom, mi van...:megpróbálok összegezni...A kismegszakító szekrény cserélve lett; három bejövő fázis egyenként két kismegszakítóra megy egy-egy merev osztóval, majd onnan tovább egy háromfázisú kismegszakítóra, ami a villanytűzhelyet táplálja. Az új kismegszakítók: az első fázison 2x16A, a többi mind 10A lassú. Eddig ue volt, csak egy darab 16A-val, a többi 10A. Eddig a fázisceruza sem hazudott, de a mérőóra előtti megszakítók felkapcsolásakor fáziszárlat jelei jelentkeztek, ettől egy késes biztosíték ment el valahol.

Nálam egy sem, ha a fázisceruza helyes értéket mutat. A nulla és védő külön síneken van, egy helyen összekötve merev átkötéssel. Ma bekötetlen bejövőknél lemértem minden továbbmenő fázist zárlatra egymás és a nulla/védő sín között, ugyanezt lekapcsolt külső megszakítóknál is a bejövőre, itt cca 1.050k volt mérhető a fázisok között, +- 15ohm. Gondolom, ez az óra belső ellenállása? Földzárlat sehol. Amikor az óránál lévő 3 db 16A biztit felnyomtam, minden rendben volt, a lakásban ment egy darab rádió meg egy 60W izzó, de öt percen belül az egyik fázis óránál lévő biztosítéka leoldott. A benti kismegszakítók nem.

Bejövő fázisok lógva voltak két napja, bekötetlenül a benti megszakítódobozba, csak ma kötöttem be ezeket. Valaki meg tudná mondani, mit mérjek még és hol? Öt villanyszerelőt hívtam, egyik sem ér rá jövő hét előtt. Talán a külső megszakító halott a fáziszárlattól, vagy az óra hibás? A kapcsolást meg tudod oldani duplaváltóval is. De miért is akarod külön kapcsolni a fázist meg a nullát? Nyugodtan viheted a födémbe, használhatsz lépésálló gégecsövet is, de inkább symalent használj. Betonozáskor nem igazán nézik a csöveket, és a gégecsőre rá lép, ami pont egy vason van, akkor annyi neki. Viheted sugár irányba, csak arra figyelj, nehogy olyan helyen legyen, ahol később áttörik a födémet. (szennyvíz, víz stb. miatt) Lámpákhoz tegyél dobozt, van direkt betonba való doboz. Persze lehet veszni utólag, de miért is?

Az EPH-hálózat és a földelés gyakorlata

Alapvetően a következő világos pontok merülnek fel:

A falban legyen EPH-hálózat gerincvezeték, mely a kazánházban/fürdőben helyezkedik el, és összeköti a központi földelő kapoccsal a rendszeres védővezető-sínt.
Az új építésnél az EPH-hálózat gerincvezetékét a földcsatornán keresztül vezetik a főkapocs és az elosztó szekrény közé.
A keresztmetszetet a 3.2.4.4. szabályok szerint kell megválasztani: a legnagyobb védővezető keresztezett felének fele legyen a gerincvezeték keresztmetszete.
Ezek a vezetékek összekötik a központi EPH-csomópontot és a kismegszakítókig viszik az áramot, a végső elosztás pedig a lakások belső dobozaiban történik.

Az órától kiinduló vezetékek és a kazánt/subsystem összeépítése közös földelési pontba kerül, és a kismegszakítókhoz futó ágak különböző fázistáplálást kapnak. A beszélgetések alapján a kényes kérdés az, hogy mennyi áramot lehet hosszú távon terhelni a vezetékeken és milyen alternatívákat érdemes mérlegelni a biztonságos üzemeltetés érdekében. A közönséges tanács: értsd meg az épület EPH-rendszerét, és tartsd be a megadott keresztmetszeteket és a földelési pontokat.

Hasznos megfontolások a folyamatban

A külső megszakító halott vagy rossz lehet, azonban először a beltéri kapcsolókat és a fogyasztókat érdemes ellenőrizni.
Ha bármilyen fáziszárlat vagy hiba jelenik meg, célszerű szakembert hívni, mert a FAM (feszültség alatti munkavégzés) szabályai szerint csak felkészült, képzett személy végezhet ilyen beavatkozást megfelelő védőeszközökkel és oktatással.
A Védővezető és a Nullázás egyesítésének megfontolása a funkcionalitás és a biztonság szempontjából kritikus kérdés, ezt csak az aktuális kézikönyv és az érvényes szabványok alapján szabad megválasztani.
Gyakorlati tanács: a födémbe rejtett vezetékeknél a gégecső és a KPE csövek használata előnyös lehet a mechanikai védelem és a jövőbeli bővíthetőség érdekében.

Villanytűzhely bekötésének gyakorlata

Az egyik beszélgetés szerint:

Beépítés előtt pontos rajzokra van szükség, és előre megtervezett dobozokban történik a bekötés.
Nagyjából 2x16A a főágazat az első fázison, a többi 10A lassúak.
A falban a védőcsövezés és a jelölés nagyon fontos, mert a későbbi módosítások és bővítések sok fejfájást okozhatnak.

Gyakorlati útmutató a családi házak és társasházak EPH-kérdéseihez

Értsd meg az EPH-hálózat kiépítésének szükségességét és a gerincvezeték hosszát a házban:
Válaszd ki a megfelelő KPE/gégecső méretet és a védőcsövezést úgy, hogy a jövőben is megfeleljen a terheléseknek.
Megtervezhető EPH csomópont a kazánházban, a fürdőszobában vagy a karbantartó helyiségekben.
Biztosítsd, hogy a földelő és a PE/PN rendszerek közötti elválasztás személyesen és jogilag is naprakész legyen a jogszabályok szerint.
Használj ujjbegy-közeli védőeszközöket és megfelelő szigetelt szerszámokat a feszültség alatti munka során, ha elkerülhetetlen.

Az építés előtt álló projektekben a kábelezés és a földelés részletei a legfontosabbak. A modern gyakorlat szerint ajánlott a padláson keresztül vezetni az EPH-gerincet, vagy alumíniumvezetőkből álló megfelelő méretű vezetékeket használni, és a kábeleket kellően védeni a mechanikai hatásoktól (pl. betonvágódsokkal és a csővédelmi megoldásokkal).

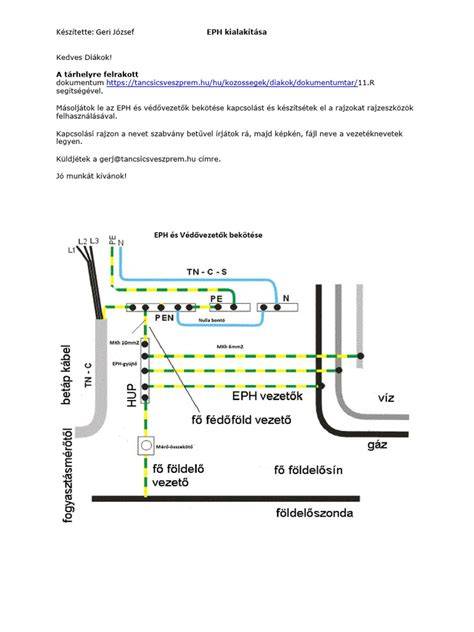

Infografika a háromfázisú bejövő ágak szerinti elosztásról és az EPH-hálózat helyéről a társasházban

A részletek mélyebben érthetők a szabványok alapján: MSZ 172-1, MSZ 447, MSZ 2364-410 és a Feszültség Alatti Munkavégzés (FAM) szabályai. A modern társasházakban egyre gyakrabban alkalmazzák a kismegszakító és erősíteni a földelést, hogy minimalizálják a zárlati események kockázatát és gyorsan legyen visszatérő áram a hálózatban.

Ajánlott megoldások és gyakorlati tippek

Használj 25 mm2 vagy 32 mm2-es KPE csövet a földelővezetékek számára a központi EPH-csomópont és a lakáselosztók között a biztonság növelése érdekében.
Ha régi építésű társasházban dolgozol, és az EPH-hálózat kiépítésére került sor utólag, a földelő csomópontot és a gerincvezeték összekötő elemét gondosan tervezzétek meg, hogy hosszú távon is biztonságos legyen.
Kérj szakmai felügyeletet és tanfolyamot a FAM és általános villamos munka területén, ha vezetékeket feszültség alatt szeretnél módosítani vagy cserélni.

Az, hogy pontosan mi legyen a megvalósítás a te társasházadban, az adott helyszíntől és a rendelkezésre álló tértől függ. A bevezetőben megfogalmazott kérdések, mint például a külső megszakító állapota vagy az óra belső hibája, mind megoldhatók a megfelelő mérési és ellenőrzési lépések után.
