Családi ház kapcsolási rajzának részletes ismertetése
A világítási áramköröknek mindig is fontos és nélkülözhetetlen elemét képezték a világításkapcsolók. Rendkívül egyszerű a művelet. A villanykapcsoló billentyűjét megnyomva világít a lámpa, ismét megnyomva kialszik a fény. Ez a művelet számtalan alkalommal isholnap mint nap az otthonokban és a munkahelyeken egyaránt. De a megfelelő villanykapcsoló megválasztása nem mindig ennyire egyszerű.
A kapcsolók alapvető jellemzői
Minden villanykapcsoló legfontosabb technikai tulajdonsága a maga a kapcsolási funkció. A világítási áramkör megtervezésekor fog eldőlni, hogy az adott kapcsolókészüléknek milyen kapcsolási funkciót kell tudnia ellátni.
Névleges értékek
A háztartások villanykapcsolóinak a legtöbb esetben a névleges feszültségük 230V, és névleges áramuk 10A.
Vezeték csatlakoztatásának módja
Manapság szinte csak rugós vezeték bekötési móddal lehet találkozni. Korábban a csavaros bekötés volt a megszokott. Mára a nevesebb gyártók szinte csak rugós csatlakoztatási móddal készítik a világítási kapcsolókat. Ezzel még ha csak picit is, de csökkentve a telepítés idejét.
Védettségi fokozat
A villanykapcsolók is rendelkeznek IP védettség besorolással. Az általános beltérre szánt kapcsolók IP20 besorolással rendelkeznek. Tehát ezek csak zárt és száraz környezetben alkalmazhatók. Természetesen kültéren is van lehetőség világítási kapcsoló elhelyezésére. Gyakorlatilag mindegyik szerelvénycsaládban van magasabb IP védelmi besorolással rendelkező kapcsoló. Ezek általában IP44-es besorolásúak, de vannak ettől még nagyobb besorolással rendelkező kivitel is.
Szerelési mód
Szerelési mód szerint süllyesztett, illetve falon kívüli.
Különböző kapcsolótípusok és funkcióik
Mostanra a kapcsoló funkciója mellett a megjelenése is fontos tényezővé vált! A dizájn nagy mértékben befolyásolja a szerelvény család megválasztását a felhasználók részéről. És a vásárlók igényeit figyelembe véve, a gyártók mára elképesztő variálhatóságot biztosítanak. Kapcsoló burkolatának az anyagáról is (fa, üveg, műanyag, bőrbevonat) dönthetünk.
Egypólusú kapcsoló (101)
Az egypólusú kapcsoló a villanyszerelés területén a legegyszerűbb és a legalapvetőbb kapcsolótípus. Szinte lehetetlen olyan elektromos hálózattal találkozni, ahol legalább egy 101-es kapcsoló ne lenne beépítve. Egy vagy több lámpa ki és bekapcsolását lehet megvalósítani egyetlen helyről. Az egypólusú kapcsoló az áramkör fázisvezetőjét szakítja meg, illetve zárja. Tehát a fényforráshoz vagy fényforrásokhoz menő fázisvezető van a kapcsolón átvezetve. Olyan helységek világításának a kapcsolására alkalmazható elsősorban melyek egy bejárattal rendelkeznek, mint például WC, tároló, gardrób, fűrdőszoba. De ezen kívül még számos esetben nagyszerűen használható!
Kétpólusú kapcsoló (102)
A kétpólusú kapcsolóval egy vagy több fényforrás ki és bekapcsolását lehet megvalósítani, hasonlóan az egypólusú kivitelhez. De a fontos különbség a két kapcsolótípus között, hogy a kétsarkú kapcsoló a fázisvezető mellett a nullvezetőt is megszakítja. Tehát a 102-es kapcsolón a fényforrás fázisát és nulláját is át kell vezetni, egyszerre nyitja vagy zárja azokat. Nedves, időszakosan nedves helyiségek világításának a kapcsolására alkalmazzuk. Bizonyos esetekben fontos érintésvédelmi előírás.
Háromsarkú kapcsoló (103)
A háromsarkú kapcsoló olyan háromfázisú hálózatok világításkapcsolója, ahol a helyiség fényforrásainak a táplálása három fázisra van elosztva. A 103-as kapcsolóval az L1 L2 és L3 fázison lévő fényforrások egyszerre kapcsolhatok. A kapcsoló egy billentyűvel rendelkezik. A háromsarkú kapcsoló (103-as kapcsoló) elsősorban az ipari létesítmények és (például asztalos) műhelyek világítás kapcsolója. Az olyan üzemi helyiségek ahol forgómozgást végző elektromos gépen dolgoznak, mint például a körfűrész vagy esztergagép, és a világítást fénycsövek biztosítják, szükséges a munkaterületet megvilágító fénycsöves lámpatestek tápellátását három fázis között elosztani. A stroboszkóphatás egy roppant balesetveszélyes jelenség. Mert a gépkezelő tévesen azt hiheti, hogy a gép éppen áll.
Kétáramkörös kapcsoló

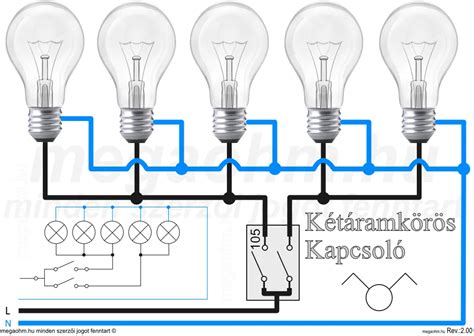

A kétáramkörös kapcsolóval két különböző áramkör kapcsolható egy helyről. A kapcsoló a fázisvezetőt osztja el két felé, így gyakorlatilag két egysarkú kapcsolóként funkcionál egy szerelvénydobozban. A kétáramkörös kapcsoló két egymástól függetlenül működő billentyűvel rendelkezik. Az épületvillamosság területén számos esetben, és sok oldalúan alkalmazható ez a kapcsoló típus. Az elnevezéséből már sejthető, hogy remekül használható csillárok fényforrásainak két áramkörre való elosztására. Az egyik billentyű 2 izzót, míg a másik 3 izzót működtet. A kétáramkörös kapcsoló két egymástól függetlenül működő billentyűvel rendelkezik. Az épületvillamosság területén számos esetben, és sok oldalúan alkalmazható a kétáramkörös kapcsoló. Az elnevezéséből már sejthető, hogy remekül alkalmazható csillárok fényforrásainak két áramkörre való elosztására. Természetesen nem csak csillárok kapcsolására használható. Mindenhol remekül alkalmazható, ahol két egypólusú kapcsoló kerülne egymás mellé. A fenti kapcsolásirajzon az ágy felett lévő két olvasólámpa külön-külön kapcsolható egyetlen kétáramkörös kapcsolóval.
Alternatív és keresztkapcsolások
Az épületvillamosság területén az alternatív kapcsolások rendkívül hasznosak, egyben nélkülözhetetlenek. Gyakran válik szükségessé, hogy egy adott helyiség világítása, vagy bármilyen fényforrás két helyről legyen kapcsolható. lépcsőházak. Az alternatív kapcsolás kialakításához minden esetben két váltókapcsolóra van szükség. A lépcsősor világítását egy fényforrás biztosítja. A lámpát két alternatív kapcsolóval lehet működtetni. Az alsó szintről indulva a lámpa felkapcsolható az alternatív kapcsolás lenti kapcsolójával. Az emeleten ugyan ez a fényforrás lekapcsolható a fent elhelyezett váltókapcsolóval. Fentről haladva lefelé ugyan úgy működik a kapcsolás.
Dupla alternatív kapcsoló
Két alternatív kapcsolót egyesít egy kapcsoló szerelvényben. Ez a kapcsolótípus két billentyűvel rendelkezik, és két egymástól függetlenül működő váltóérintkezőt tartalmaz, ezért két alternatív világítási áramkör kapcsolható. A lépcsősor és a felső szinten lévő folyosó megvilágítását két egymástól függetlenül működő lámpa biztosítja. A lépcső alján egy szimpla alternatív, a lépcső tetején kettős alternatív és a folyosó végén szintén egy szimpla alternatív kapcsoló található. Lentről haladva, a szimpla alternatívval kapcsolható fel a lépcsőt megvilágító lámpa. A kettős alternatív kapcsoló baloldali billentyűjével ugyanez a lámpa lekapcsolható. Ez a kapcsolótípus sokoldalúan felhasználható! Az alábbi példában a feljáró tetején lévő kettős váltókapcsoló egyik fele alternatív kapcsolóként, és a másik fele egypólusú kapcsolóként van használva. A baloldali billentyűvel a lépcsősor világítása kapcsolható alternatív kapcsolásban a lenti váltókapcsolóval, a jobb oldali billentyűvel a fent lévő kis tárolónak a világítását lehet kapcsolni.
Keresztkapcsoló (107)

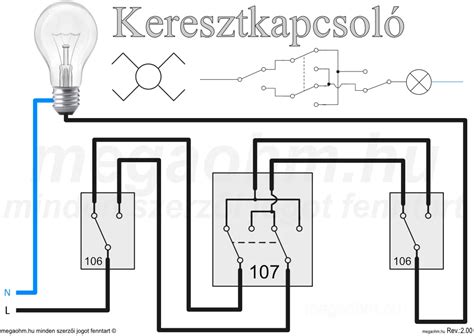

Gyakran szükséges, hogy egy helység világítása kettőnél több helyről legyen kapcsolható. Ez az igény keresztkapcsolóval oldható meg. A keresztkapcsolót vagy keresztkapcsolókat mindig két alternatív kapcsoló közé kell beiktatni. Két alternatív kapcsoló közé elvben bármennyi keresztkapcsoló beépíthető, függően az igényektől. Bár a gyakorlatban 2-3 darabnál több keresztkapcsoló beépítése már nem gazdaságos a szükséges vezeték mennyiség miatt. És gyakran összetett feladatot is jelent, különösen akkor, ha valamelyik 107-es kapcsolónál elkötés történik. A keresztkapcsoló egy billentyűvel rendelkezik, és két váltóérintkezőt tartalmaz melyek a kapcsolón belül gyárilag össze vannak kötve egymással, tehát a két váltóérintkező kapcsoláskor, együtt működik. A 107-es kapcsoló az alternatív kapcsolók között lévő két alternatív szálat cseréli meg. A lépcsősor és a felső szint folyosójának a megvilágítását két együtt világító fényforrás biztosítja. Ez a két fényforrás jelen esetben három helyről kapcsolható. Mind a három kapcsolóval le és fel kapcsolhatók a lámpák.
A kapcsolási rajzok szerepe és típusai
A rajz szép, de a gyakorlatban nem találkozunk ilyen rajzokkal. Mert nagyon sok vonalat kellene be rajzolni, ami már követhetetlen lenne. Ma inkább a csatlakozó helyeket ( lámpa, kapcsoló,stb.) jelölik a rajzon áramköri utalásokkal. Ehhez nélkülözhetetlen az elosztó rajza, részletezve az áramköröket, védelmet, vezetéket,stb. Neked kezdeni egyébként az ilyen jellegű rajzok jók, mert könnyebben átlátod. Viszont később élesben már az általam említett rajzok dominálnak véleményem szerint. Kezdésnek jó ez a rajz, de csak annak.
A modern kapcsolási rajzok jellemzői
A szinezés nagyon hasznos tud lenni, kifejezőbb, manapság szinesben nyomtatni nem extrém dolog(A4-nél), szebb is tud lenni tőle a rajz. Magyarázatot, jelértelmezést kigyűjtötten szokás készíteni a rajz valamely szabad területére, itt most nincs ilyen hely. Az épület alaprajza zavaróan összefolyik a villamos vezetékezéssel, érdemes szürkített kontúrokat használni, hogy elüssön a lényegtől, a villamos rajzolattól. Mellesleg az ajtók ábrázolása is csúnya. A falat szélessége is aránytalan, össze-vissza méretü.
Szövegek és jelölések a rajzokon
Szövegek: attól is függ mennyire kifejező a rajz illetve a rajzjelek. A funkciókat, helyiség elnevezéseket mindenféleképpen ajánlatos odaírni. Ha túl sok szöveggel teleírunk egy rajzot az is zavaró tud lenni. Elveszik benne a rajz.
Rajztípusok és dokumentáció
Rajz típusok: erről is sokat lehetne írni. A villamosság sok rétű, használatos rajzai is sokfélék. Kérdés az is, mit akarunk ledokumentálni, ábrázolni. Milyen célra kell egy rajz. Pl. egy gépgyártásnál, kapcsoló szekrény gyártáshoz többféle rajzot is szokás készíteni (műhelyrajzot). Az üzemeltető már nem biztos, hogy mindezeket meg is kapja, neki általában csak az áramköri rajz marad, jobb esetben sorkapocs rajzot, kábelezési rajzot is kap.
A családi ház villamos tervezésének speciális szempontjai
Petike rajza kezdésnek nagyon jó a hibáival együtt. Tény, hogy vannak hibák, látszanak a hozzá szólásokban is. Most még lényeges neki, hogy hány szál vezetéket kell vinni például. Később már megtanulja a szabványok ide vonatkozó főbb előírásait, szerez kellő szakmai gyakorlatot. A majdani rajza úgyis más lesz már, mint ahogy az előző hozzá szólásomban is írtam. Áramköri utalásom össze cseng a JUVILL egyvonalas rajzával. Például: konyha résznél áramköri jelként V22.5, itt még fel van sorolva a teljesség igénye nélkül kismegszakító típusa és értéke (B16A), vezetékezés MÜ III-16/ MCu 2,5mm2, stb. Az alaprajzon e példa alapján a dugaszoló aljzat mellett a V22.5 jelölés van szerepeltetve. Így áttekinthetőbb lesz már a rajz.
Elosztótábla és méretarány
Ez egy sebtiben összepakolt családi ház költségvetése, ami nagyon távol áll a mai villamos tervektől, de ha a tulajdonnak jó és elfogadja, akkor OK, de egy közületi terv merőben más, többoldalas A0-A1, B0-B1 dokumentáció, ami talán neked még kacifántosabbnál kacifántosabb rajzjelekkel magyarázatokkal teli.
Műszaki leírás és szabványok
Egy villamos tervnek van műszaki leírása, tervezői nyilatkozata is. A műszaki leírás - a teljesség igénye nélkül - nagyon sok mindent tartalmaz. Előzményeket. Régi létesítmény esetén bontási tervet is. Tartalmazni kell a tűzvédelmi osztályba sorolást. Az épület egészére és helyiségeire vonatkozóan. Tartalmazni kell - felsorolás szerint - a létesítéshez szükséges rendeleteket, szabványokat, a szükséges megvilágítási értékeket. A műszaki leírásban ki kell térni a kivitelezési előírásokra is. Költségvetési tervet, darabjegyzéket is mellékleni szükséges.
A modern otthonok villamos rendszerei
A lakásban végzett javítás kötelező része az elektromos kábelek, csatlakozódobozok, elektromos panelek cseréje vagy beszerelése. A helyesen kiválasztott huzalozási rajz megvédi a házat a balesetektől és az előre nem látható helyzetektől.
A vezetékek csoportosítása és a modern készülékek
Megmondjuk Önnek, mit kell biztosítania az elektromos alkatrészek cseréjekor vagy fektetésekor. Itt megtanulja, hogyan lehet diagramot készíteni és elosztani az elektromos pontokat egy-, két- és három szobás apartmanokban. Javaslataink alapján gond nélkül működő energiahálózatot biztosíthat magának.
A kapcsolási rajz szükségessége
A 20. század végi modern háztartási technológiák kézzelfogható áttörést jelentettek. A tévék mellett a számítógépek, a biztonsági és videómegfigyelő rendszerek, az erős háztartási készülékek és a vezeték nélküli kommunikáció is megjelentek az otthonokban. Ebben a tekintetben az elektromos kábelek vezetékezése sokkal bonyolultabbá vált, bár a készülék alapelvei nem változtak.
Az alacsony feszültségű rendszerek integrálása
Ez a két rendszer (nagy teljesítmény és alacsony áram) nem választható el egymástól, mivel minden eszköz tápfeszültsége 220 V. Az alacsony feszültségű rendszer elrendezése a lakásban. Három hálózatot foglal magában: számítógépet, telefont és televíziót. Minden hálózatnak megvan a saját kábele és berendezése.
A villamos tervezés gyakorlati megközelítése
A nehézségek a tervezés kezdetétől kezdődnek. Annak érdekében, hogy helyesen összeállítsák a lakás kapcsolási rajzát, előre tudnia kell a háztartási villamos készülékek hozzávetőleges teljesítményét, elhelyezkedését. Ugyanakkor minden szobában át kell gondolni egy világítási rendszert. Ha nem veszi figyelembe a számítógép-kábel lefektetését és az otthoni hálózat útválasztójának telepítését, a jövőben vezetékeket kap a falon lógva vagy a padló mentén nyújtva. A legjobb esetben elrejthetők az alaplapban vagy bevarrhatók dobozokba.
Az elektromos hálózat elemei és a biztonság
Vegye figyelembe az elektromos hálózatot alkotóelemei szempontjából: Automatikus védelmi eszközök elektromos panelbe szerelve. Az összes otthoni berendezés működése és a felhasználók biztonsága a minőségétől és a megfelelő beszereléstől függ. Kábel huzal megfelelő szekcióval és jó szigeteléssel. Aljzatok és kapcsolók minőségi érintkezőkkel, biztonságos házakkal.
Vonalak és csoportok a hálózatban

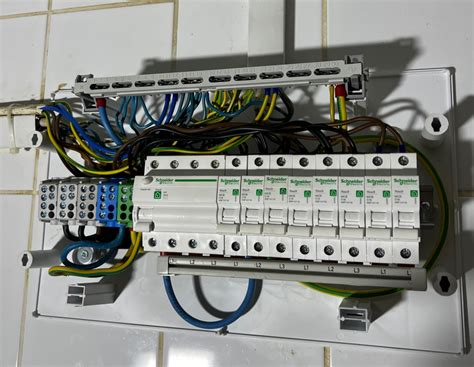

Körülbelül bekötési rajz egy házban. Sokkal könnyebb kezelni és irányítani az elektromos hálózatot, ha több vonalra oszlik. Meghibásodás vagy vészhelyzet esetén kikapcsolhat egy csoportot, míg a többi normálisan működik.
Konyha és fürdőszoba villamosítása
A konyhában általában nagyon sok készülék található, amelyek egyidejű beépítéséhez megfelelő keresztmetszetű tápkábel beszerelése is szükséges: tűzhely, sütő, kenyérpirító, lassú tűzhely, mikrohullámú sütő, mosogatógép A fürdőszoba egy vagy két szoba magas páratartalommal. Ezt figyelembe kell venni mind a világítási rendszer felszerelésekor, mind a megfelelő védettségű aljzatok felszerelésekor.
Intelligens otthon rendszerek és vezérlés
Célszerű, ha az alaprajzzal kezdjük. Természetesen az építész alaprajz is elegendő, ha csak nem készül villamos terv is. Ez a rajz alkalmas arra, hogy bejelöljük azoknak a kezelőknek (beavatkozóknak) a helyét, melyek szétszórva az épület különböző helyiségeiben, jellemzően a hagyományos kapcsolók helyén helyezkednek el. Hiszen a KNX/EIB kezelőelemek legnagyobb része a szabványos 65 mm-es dobozba szerelhető. Ezeken kívül természetesen a többi elektromos kiállás helyét és típusát is meghatározzuk. Mivel a KNX/EIB nem csak a világítást, hanem a fűtést és a hűtést, a redőnyöket és más berendezéseket is kezel, ezért ezeknek a kezelőit szintén el kell helyeznünk a rajzokon. Nagy előny, hogy az egyes kezelők, szemben a hagyományos kapcsolókkal, akár 5 vagy bizonyos esetekben 10 kört is képesek kapcsolni és/vagy szabályozni, egyetlen 65mm-es dobozba szerelt egységgel. Ezáltal a bonyolultabb kapcsolások is egyszerűen kivitelezhetők, és a megrendelőknek sem kell egy sor kapcsolót látniuk a falon. Továbbá, nem szükséges egy teljesen más megjelenésű szobatermosztát elhelyezése a falon.
LEGJOBB OKOS OTTHON kapcsolók, vezérlők és gombok ✖️ #OkosOtthon
KNX/EIB rendszer és a tervezés
A tapasztalat az, hogy amennyiben kimerítő tájékoztatást kapnak az építtetők, az esetek nagy számában igénylik is az intelligens otthonok kialakítását. Természetesen most azokról a tehetős építtetőkről beszélek, akik képesek megfizetni egy ilyen rendszert. Ők sokkal többen vannak, mint gondolnánk. Nézzük csak meg az autókat az utcán. Hány olyat látunk nap, mint nap, amelyekben csak az elektronika (fedélzeti komputer, GPS-navigáció stb.) milliókat ér? Nagyon fontos, hogy ne várjunk arra, hogy majd a tulajdonos maga minden igényét részletesen leírja nekünk. A legtöbb esetben fogalmuk sincs róla, milyen lehetőségek állnak rendelkezésükre. Ezért a mi feladatunk nekik ebben segíteni. Ezt várják el tőlünk, hiszen mi vagyunk a szakemberek.
Az aktorok szerepe az elosztószekrényben
Az egyes áramkörök kapcsolására, szabályzására szolgáló úgynevezett aktorokat az elosztó szekrényekbe szokás helyezni. Ez azt jelenti, hogy innen kell kiállni az egyes fogyasztókhoz. Ez első hallásra talán sok kábelezést feltételez, de a kezelőkhöz csak a buszvezetéket kell behúzni: amit itt megspórolunk a vezetékezésben, azt kell a kvázi csillagpontos erősáramú kialakításhoz felhasználnunk.
Buszvezetékezés és programozás
A buszkábelezés nem igényel különösebb szakértelmet. Ugyanúgy kell a nyomvonalat kiépíteni, mintha bármilyen erősáramú kábelezést végeznénk. Hiszen a buszvezeték minimum 2,5 kV, de általában 4 kV átütési szilárdságú, külső szigetelővel rendelkezik. A vonatkozó szabványok értelmében vezethető együtt más erősáramú kábelekkel, nem szükséges teljesen önálló nyomvonalat kiépíteni. Egy fontos dologra azonban oda kell figyelni, nevezetesen arra, hogy amennyiben megbontjuk a külső kábelszigetelést, az érszigetelés már nem biztosítja ezt a nagy átütési szilárdságot. Tehát buszkötés nem lehet olyan kötődobozban, amelyben erősáram is található.
