Passzívház ablakprofilok és műanyag ablakok szerepe a kiemelkedő energiahatékonyságban

A passzívház ablak fontos összetevője a valóban energiahatékony épületnek. Bő húsz évvel ezelőtt alig építettek passzívházakat Magyarországon. Mára a technológiai fejlődésnek és az egyre szigorúbb energetikai előírásoknak köszönhetően azonban egyre gyakoribb jelenség, hogy felmerül már a tervezés során a passzívház építés igénye. Milyen ablak kell a passzívházba? Egy passzívház építésénél az alábbi irányelveket kell figyelembe venni: legalább három rétegű, nemesgázzal (argon vagy kripton gáz) töltött üvegezésű hőszigetelt ablakszerkezetek; megfelelő tájolás; nyári hővédelem biztosítása (árnyékolás); extra hőszigetelés, homlokzat, födém, padló szerkezetekre előírt hőtechnikai értékek elérése; hőhidak a szerkezeteknél; legyen biztosítva a légtömörség és nagy hatékonyságú szellőzőberendezés hőcserélővel, földhő hasznosítással. A passzívház ablak kiválasztása során tehát fontos lesz a megfelelő üvegszerkezet, a jó hőszigetelési tulajdonsággal rendelkező ablak profil, a megfelelő tájolás és a szakszerű beépítés.

A műanyag ablakok előnyei passzívházban

Az ablakprofilok közül a műanyag ablaknak van a legjobb (vagyis legalacsonyabb) hőátbocsátó tényezője összevetve a fából vagy alumíniumból készült ablakprofilokhoz képest. Célszerű már a tervezés kezdeti szakaszától olyan szakemberrel dolgozni, aki figyel az apró részletekre és tisztában van a beépítés komplex, az épület egészére kiható összetevőivel is. A passzívház ablakokban az Ug-értéknek 0,80 W/(m²K) alatt kell lennie, magas összenergia-áteresztési hányaddal (g >= 50%), hogy télen is nettó nyereség legyen elérhető. Az üvegperem szerkezetében termikusan elválasztott távtartókat kell alkalmazni, nem alumíniumot!

U értékek és méretezés

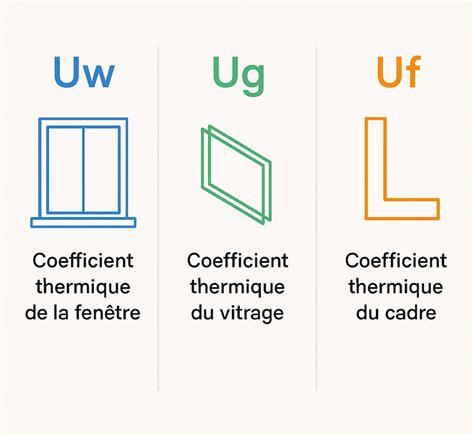

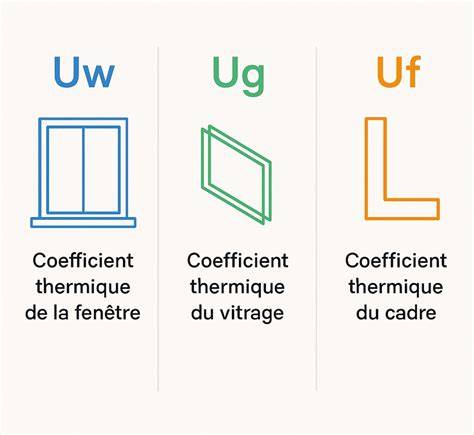

Nyílászárók esetében a hőátbocsátási tényező, az úgynevezett U érték jellemzi a hőszigetelési képességet. Minél kisebb ez az érték, annál jobb hőszigetelő az ablak. Háromféle U érték létezik: Ug (glazing = üvegezés) a rétegezés hőátbocsátási értéke; Uf (frame = keret) a tok és szárny profiljának értéke; Uw (window = ablak) a teljes szerkezeté egy szabvány méretű ablakra számítva. A jelenleg elterjedt üvegezések általában 1,0 és 0,5 W/(m2K) közötti értéket érnek el. Műanyag nyílászárók esetében 1,4 és 0,7 W/(m2K) közötti értékek jellemzőek.

A passzívházba épített ablak legfontosabb előnye, amint fent is írtuk, a hatékony hőszigetelés és az, hogy alkalmas a hideg hónapokban a passzív napenergia felhasználására. Többek között az ablakokkal érjük el az, hogy a passzívház olyan épületként funkcionáljon, amelyben a kényelmes hőmérséklet fenntartása megoldható kizárólag a levegő frissen tartásához megmozgatott légtömeg utánfűtésével vagy utánhűtésével, további levegő visszaforgatása nélkül. A kívánt hőmérséklet eléréséhez elsősorban a napenergia passzív becsapdázását használjuk, illetve az épületben tartózkodó személyek és műszaki berendezések által leadott hőből jön létre.

Beépítés és tájolás

Ahogy az bevezetőben is jeleztük, a passzívházaknál különösen oda kell figyelni a légtömörség biztosítására és a hőhídmentes beépítésre. Tipikus légtömör beépítésnél légtömörséget biztosító szalag kerül a tok külső részére, a tok behelyezése és PUR-habbal való esetleges réskitöltés után aszalagot a falhoz ragasztják, majd bevakolják. A PUR-hab tehát ebben az esetben önmagában nem elégséges. A hőhídhatás elkerülése érdekében az ablakot a hőszigetelés síkjában, a falsíkon kívül kell elhelyezni, és a hőszigetelést a tokszerkezetre ráfordítani. Egy passzívház tervezésben jártas építészmérnök nemcsak a nyílászárók helyét, hanem beépítési részleteit is megtervezi, összhangban a hőszigetelés és légzárássíkjával. Nem érdemes ezt a munkát és munkadíjat megspórolni.

Az üvegbeépítés vonalmenti hőhídhatását csökkenteni lehet relatív nagy beépítési mélységgel, illetve a beépítés körüli hőszigeteléssel.

Az ablakok beépítésénél fontos a RAL-beépítés fogalma is: ebben az esetben duzzadó szalagokat és ablakbeépítő fóliát helyezünk fel. A beépítési hézagot speciális duzzadó szalagokkal és ablakbeépítő fóliával kell beépíteni. Ha a legjobb hőszigetelési adottságú üvegezést választottuk, akkor is légtömörség és hőhídmentes csatlakozás szükséges. A fóliák feliratozott oldala kerül a külső, vakolható oldalra. A PUR-hab ebben az esetben a külső oldali duzzadó szalag és a belső oldali párazáró fólia közötti szakaszra kerül. Ezzel a beépítési technikával összességében sokkal megbízhatóbb, tartósabb hő- és hangszigetelési eredményt biztosíthatunk.

Hogyan lehet kiváltani házilag a RAL-beépítést? A RAL-beépítést is ki lehet váltani házilag egy tixotróp alapállapotú anyaggal, amit ecsettel hordhatunk fel, és megkötött állapotban tartósan rugalmas, párazáró és légtömör réteget képez, így kiválthatja a belső párazáró szalagokat. Azonban a gyakorlatban ajánlott szakember bevonása a biztos eredmény érdekében.

Mit jelent a fönti gyakorlatban a háromrétegű üvegezés és a profilválasztás? A profilrendszer megválasztása mellett a háromrétegű üvegezés és a keret-hőszigetelés együttese adja a passzívház energiahatékonyságát. A modern műanyag profilok, például a 6 kamrás rendszer 85 mm beépítési mélységgel, kiváló hőszigetelést biztosítanak, és a tömítések kiváló záródást adnak. A horizontális és vertikális merevséget a belső üvegszilárdság növeli, a ragasztott üveg technológia pedig megteremti a szükséges stabilitást acélmerevítés nélkül is.

Speciális példák és gyakorlati megoldások

Energeto 8000ED Passivhausfenster például a GENEO profilcsalád speciális alkalmazása a passzívházakban. A belső PowerDur merevítés és a ragasztott üveg technológia biztosítja a stabilitást anélkül, hogy acélt használnának. A háromrétegű üvegezés Uw értéke körülbelül 0,8 W/m2K, a profil Uf értéke pedig 0,82 W/m2K, ami a passzívházakhoz szükséges szigorú előírásoknak megfelel. A profilok keskeny kialakítása (tok-szárny együtt 115 mm) optimalizálja a benapozást, és az RAU-FIPRO technológia acélmerevítés nélkül teszi lehetővé a gyártást.

Tájolás és napenergia-hasznosítás

A napenergia aktív felhasználása és a napsugárzásból származó hőenergia optimális felhasználása érdekében a déli oldali üvegfelületek előnyösebbek. A nagy üvegfelületeket leginkább déli irányba érdemes helyezni, mert a nap nyáron magasabban áll, így kevesebb sugárzás éri az ablakokat, és árnyékolásra kevesebb szükség van. A keleti és nyugati tájolásnál a nyári reggeleken vagy délutáni napsütésben könnyen túlmelegedés léphet fel, ezért ott árnyékolási megoldások szükségesek. Általános irányelv szerint a déli ablakokhoz viszonyítva a keleti és nyugati ablakok 60%-át, az északi ablakok pedig 40%-át veszi figyelembe a hasznos szoláris besugárzás. Passzívházaknál a déli iránytól maximum 10°-os eltérés megengedett. A helyi napállásokat és adottságokat minden projektben figyelembe kell venni, például egy másik épület vagy fa árnyékolását.

Miért fontos a megfelelő beépítés?

A passzívház ablak Profiloknál a megfelelő beépítés nemcsak a hőszigetelést, hanem a légzárást és a hőhidak elkerülését is elősegíti. A tok külső részére kerülő légtömörséget biztosító szalag, a tok belső oldalán pedig párazáró fólia és belső ill illbruck szalag jelentik a stabil megoldást. A beépítésnél figyelembe kell venni, hogy a PUR hab önmagában nem légtömör; így a külső és belső oldali hőszigetelő elemek közti rést speciális szalaggal és fóliával zárják le. A RAL-beépítés alkalmazása helyettesíthető tixotróp anyaggal is, de a szakember általi kivitelezés biztosítja a hosszú távú megfelelést a passzívház követelményeknek.

A műanyag ablakprofilok modern ragasztási technológiájának köszönhetően a szárny és tok kamrái habbal töltöttek, a merevítés pedig üvegszálas műanyag, amely erős és könnyű szerkezetet ad. A 6 kamrás rendszer és az Energeto/GENEO PHZ típusú profilok kiváló hőszigetelést és alacsony Uw értéket biztosítanak, ezzel növelve a belső komfortot és csökkentve a működési költségeket.

Az életciklus és a költségek

A passzívház ablakokkal a hőtechnikai jellemzők javulása mellett hosszú távú megtakarítás érhető el az üzemeltetési költségekben. A háromrétegű üvegezés és a kiemelkedő hőszigetelés összességében csökkenti a fűtési költségeket, és a napenergia passzív becsapdázása révén télen kevesebb energiát veszít az épület. A gyártók szerint a korszerű műanyag ablakprofilok és a beépítés szakszerűsége akár 20%-os megtakarítást is hozhat, miközben a testsúly és a karbantartási igény is kedvező marad. A megfelelő döntéshez érdemes Magyarországon is elérhető, megbízható gyártók termékeit és tanácsait figyelembe venni, például a GENEO PHZ és Energeto-sorozatokat.

Az ablakok kiválasztásánál és beépítésénél a szakszerűség kulcsfontosságú: a megfelelő beépítés az energiahatékonyságot és a hosszú élettartamot is meghatározza. A passzívház ablakprofilok és a jó minőségű beépítés összeadódó hatása teszi lehetővé, hogy a ház akár hagyományos fűtési rendszerek nélkül is kényelmes legyen.
