Passzívház belső szellőztető rendszere: hogyan néz ki a belterben?
Az épület vastag szigetelésével és légtömörségével együtt a hővisszanyerős szellőztető rendszer (HRV, ERV) minden passzív ház egyik legfontosabb része. A hővisszanyerős hatékony szellőztetés elengedhetetlen, jó beltéri levegőminőséget és energiamegtakarítást tesz lehetővé. Egy passzív ház esetében a távozó levegő hője felmelegíti a bejövő kültéri levegő hőmérsékletét hőcserélő segítségével ezáltal energia megtakarítást érve el.
A hatékony mechanikus hővisszanyerő szellőzés elengedhetetlen minden olyan épületben, ahol légmentesen záródó passzívház-rendszert alkalmaznak, mivel a friss levegő megfelelő csak szellőztetéssel biztosítható. Míg az ablak kinyitása bizonyos szintű szellőzést biztosít, az épület rengeteg hő energiát veszít. A hővisszanyerő szellőztetés egy energia-visszanyerő és hőcserélő, mechanikus szellőzőrendszer, amely friss levegőt biztosít az egész passzívházban. Ez a szellőztetési módszer drámai módon javítja a klímaberendezés hatékonyságát és a levegő minőségét, miközben jelentős mennyiségű energiát takarít meg a fűtési és hűtési igények csökkentésével.

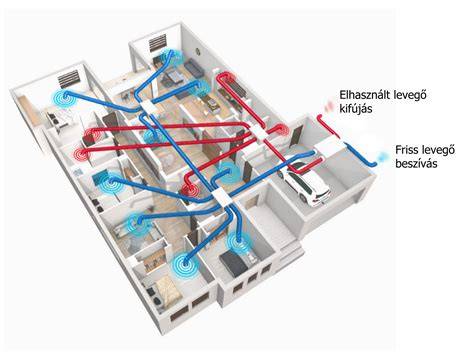

- Meleg, elavult levegőt szívnak ki a konyhából és a fürdőszobákból, a szellőztető hőcserélő egység felé.
- Friss, hideg külső levegő kívülről szívódik be a hővisszanyerős egységbe.
- A meleg, elavult levegőből származó hőt kivonja és felhasználja a friss bejövő levegő melegítésére. Fontos, hogy ezt a hőcserét úgy éri el, hogy az elavult és a friss levegő áramlásai nem keresztezik és nem keveredik egymással.
- Az immár meleg friss levegő a hálószobákba és a nappaliba irányul.
A passzívház belsejében a hideg külső levegőt előmelegítve, tisztítva juttatják be, miközben az elhasznált levegőből nyert hőt visszanyerik. A rendszer diszkréten biztosít állandó friss, hűtött vagy fűtött levegőellátást, kiváló levegőminőséget biztosítva kellemetlen huzat nélkül. A hővisszanyerő szellőztető rendszer diszkréten biztosítja az állandó friss, hűtött vagy fűtött levegőellátást, kiváló levegőminőséget biztosítva kellemetlen huzat nélkül.
Szellőztető rendszer választása a passzívházhoz
A legmagasabb minőségi osztálynak megfelelő központi hőcserélőkkel állunk rendelkezésre: Aerauliqa, Wafe (Passivhaz komponens tanúsítvány), Komfovent és más gyártók termékei közül választhatunk. Többféle hővisszanyerős szellőztető létezik: a legelterjedtebbek a forgódobos vagy a lemezes hőcserélővel rendelkező rendszerek. Passzívházakba leginkább a lemezes, kereszt-ellenáramú berendezéseket építik be. A modern építőanyagokkal egyre légtömörebbek az épületek, így egyre kevesebb levegő cserélődik az épületszerkezeteken. Ez különösen igaz a passzívházakra és az alacsony energiaigényű épületekre, de a szigorodó előírások nyomán egyre több házban kerül alkalmazásra.
Ezzel párhuzamosan a kompakt gépészeti központi egységek egy készülékben oldják meg a hővisszanyeréses szellőztető központ, a hőszivattyú alapú levegőfűtés és a használati melegvíz készítés funkcióit. Minimális energiafogyasztású, halk, általában kis helyigényű készülék. A hőforrás lehet talaj vagy levegő. A kompakt gépek tartalmaznak passzív (lemezes) és aktív (hőszivattyús) hővisszanyerős egységet is. A készülékek tartozéka a fejlett vezérlés, amely 7-12 ponton méri a hőmérsékletet, nyomást és más paramétereket, és úgy optimalizálja a működést, hogy az mindig a legenergiatakarékosabb legyen.
Tervezés és kivitelezés
A központi hővisszanyerős szellőztető rendszer kiépítésekor a tervezés rendkívül fontos, ezért érdemes hozzáértőkkel végeztetni. A rendszer tervezése a passzívház minősítéshez kapcsolódó szabványok alapján történik, és a PHI adatbázisa szerint 92 különböző gyártmány érhető el a 600 m3/h alatti kategóriában. A valós termékek száma ennél kevesebb, mivel egy gyártó egy terméke többféle márkanév alatt kerül forgalomba. A PHI egységesítet paraméterei megkönnyítik az összehasonlítást: így a vásárló körtét-körtével hasonlíthat össze.
Az energetikai előnyök mellett a passzívház minősítés fontos, mert a PHI egységesített szempontok szerint vizsgálja a gépeket. A passzívház egy koncepció és szabvány, amely energiahatékony és kellemes élettér megteremtését tűzi ki célul. A példák között említik a tápfűtéses rendszereket és a déli tájolást a napsugárzás hasznosítására. A passzívház tervezése során a Passivhaus Institut PHPP programcsomagja segíti a tervezőket. A konstrukciók megvalósítása során az ablaknyitás nem ad megfelelő légcserét anélkül, hogy a hőenergia elveszne; ezért elengedhetetlen a hővisszanyerős szellőztető rendszer jelenléte.
A passzívház tervezése során a levegőminőség folyamatos ellenőrzését szolgáló szenzorok (CO2, páratartalom, VOC) is beépítik, így a légcserét az aktuális igényekhez igazítják. A rendszer hatásfoka gyakran 75-95 százalék közé esik, és a bejövő levegő többszöri szűrésen megy keresztül a rendezetten szabályozott szellőzőelemekben. A legfontosabb pedig, hogy a hővisszanyerés lényege: az elszívott levegő hőenergiáját a friss levegőre átadjuk, így minimálisra csökkentjük a fűtési igényt.
Költségek és megtérülés
Az ár-érték arány általában jó: a rendszerek ára körülbelül 2.5-4.5 millió forint között mozog a végzendő feladat függvényében. A modern rendszerek karbantartási igénye alacsony, de a szűrők cseréje évente egyszer-kétszer javasolt. A befektetés megtérülése gyorsabb is lehet a vártnál, köszönhetően a folyamatosan optimális működésnek és a csökkentett fűtési költségeknek.
A passzívház és a hővisszanyerős szellőztető rendszerek ma már szilárd részei a közép-európai építészetnek. A korszerű rendszerek 75-90% közötti hővisszanyerési arányt érnek el, és a bejövő levegő előmelegítésére és tisztítására szolgáló többlépcsős szűrés biztosítja a kisebb por- és pollenáramlást, így csökken a penészesedés kockázata és javul a beltéri komfort.
Az energiatároló rendszerek varázsa és a passzívház szellőztetése
1) Elhasznált levegő eltávolítása a különböző helyiségekből. 2) Friss levegő beszívása a kültérből. 3) Hővisszanyerés folyamata úgy, hogy a friss és az elhasznált levegő ne keveredjen. 4) Páratartalomszabályozás és állandó friss levegő-ellátás.
Megéri a befektetés? Igen, ha hosszú távon gondolkodunk: a rendszer automatikus szabályozása és intelligens vezérlése mindig az aktuális igényekhez igazodik, így minimális a pazarlás. A beépített központi egységek és decentralizált megoldások közül a választás a ház adottságaitól és költségvetéstől függ. A passzívház koncepciója pedig nemcsak épületeket, hanem az anyagok és berendezések minőségi követelményeit is meghatározza, így a szellőztető rendszerek is ennek megfelelően kerülnek kiválasztásra.
Energia-megtakarítás, kényelem és egészséges élettér létrehozása a passzívház tervezésének három alappillére. A magas hatásfokú hővisszanyerés révén a belső klíma javul, miközben a fűtési költségek jelentősen csökkennek. A passzívház-szakértők szerint a hővisszanyerős szellőztető rendszer elengedhetetlen eleme minden légtömör passzívház-nak, és a déli tájolás, és a kiválasztott hőcserélő típusa is meghatározó a hatékonyság szempontjából.
Az alkalmazott rendszerekhez tartozó ökológiai és költségvetési előnyöket a PhI és a Passivhaus Institut adatai is alátámasztják, és a jelenleg elérhető technológiák akár 85-90%-os hővisszanyerési arányt is lehetővé tesznek. A kompakt központi készülékek és a decentralizált megoldások közti választás mindenképp szakértői tervezést igényel, hogy a hosszú távú megbízhatóság és energiahatékonyság biztosított legyen.
